Mongoose 6061 - Page 111

4 Adjustes
40

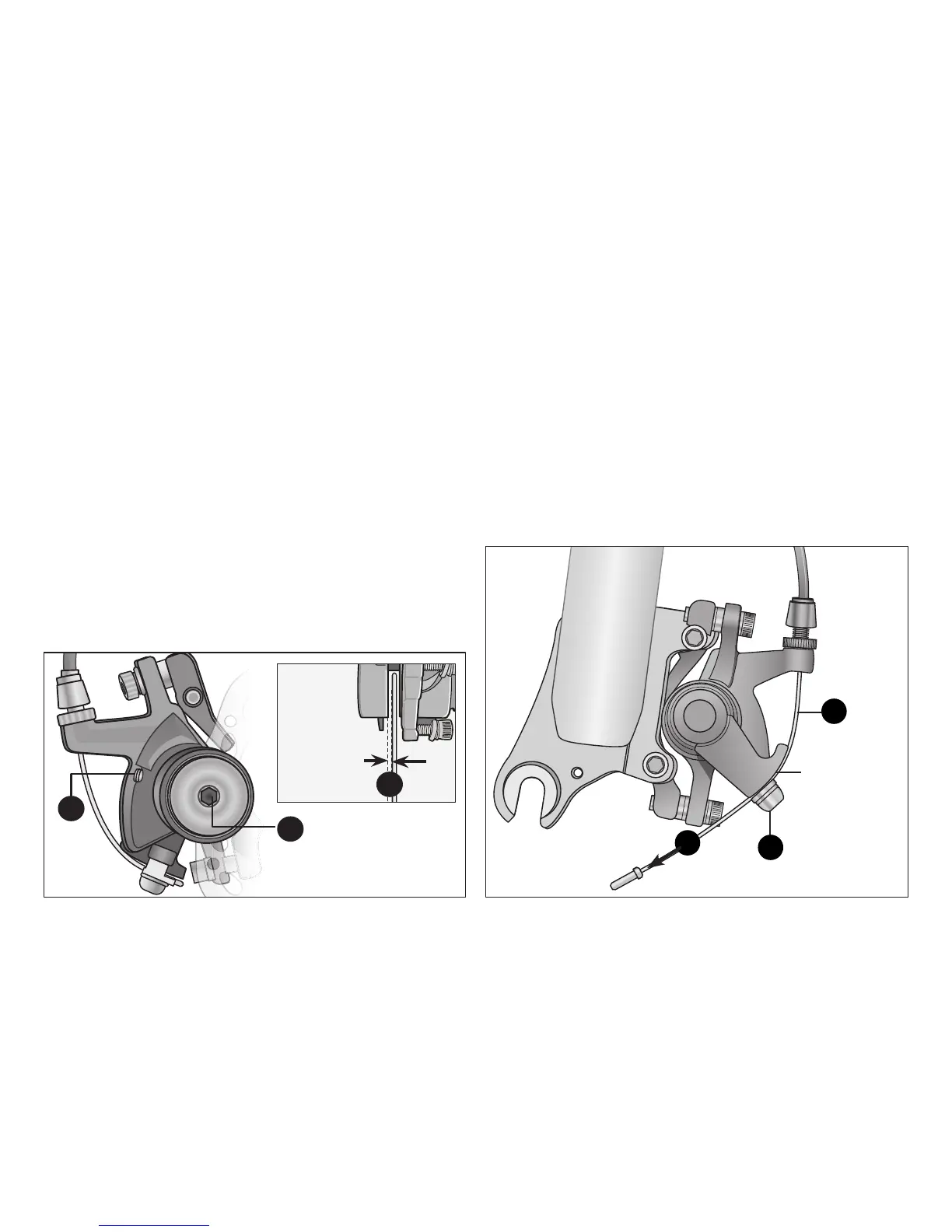

Figure 4.19
2
4
3
1/32 de
pulgada de
espacio a
cada lado
del rotor de
disco
Tornillo de ajuste de
la zapata de freno
Tornillo
de jación
Figura 4.20
Conecte el cable del freno a la maneta de freno
❶ Si el cable del freno no está conectado a la maneta de freno,
aoje el perno de anclaje del cable hasta que vea una
separación sucientemente grande para que entre el cable
de freno. Figura 4.20
❷ Tire del cable y colóquelo bajo el perno de anclaje del cable.
❸ Apriete el perno de anclaje del cable. Nota: El cable del
freno no debe estar "rante" en la maneta de freno.
Centre las zapatas del freno
❶ Inserte un calibrador separador de 1/32" entre el rotor de
disco y la zapata del freno . Figura 4.19
❷ Usando una llave Allen de 2.5 mm, afloje el tornillo de
fijación.
❸ Utilizando una llave Allen de 5 mm, gire el tornillo de ajuste
de las zapatas del freno para moverlas. Girar la zapata a la
derecha la desplaza hacia el rotor de disco, girarla hacia la
izquierda la separa del rotor de disco.
❹ Ajuste la zapata hasta que la separación entre el rotor de disco
y las zapatas del freno sean uniformes (1/32" por cada lado).
❺ Vuelva a apretar el tornillo de fijación.
1
2
3
Cable
del
freno
Brazo del freno
Perno de
anclaje del
cable
