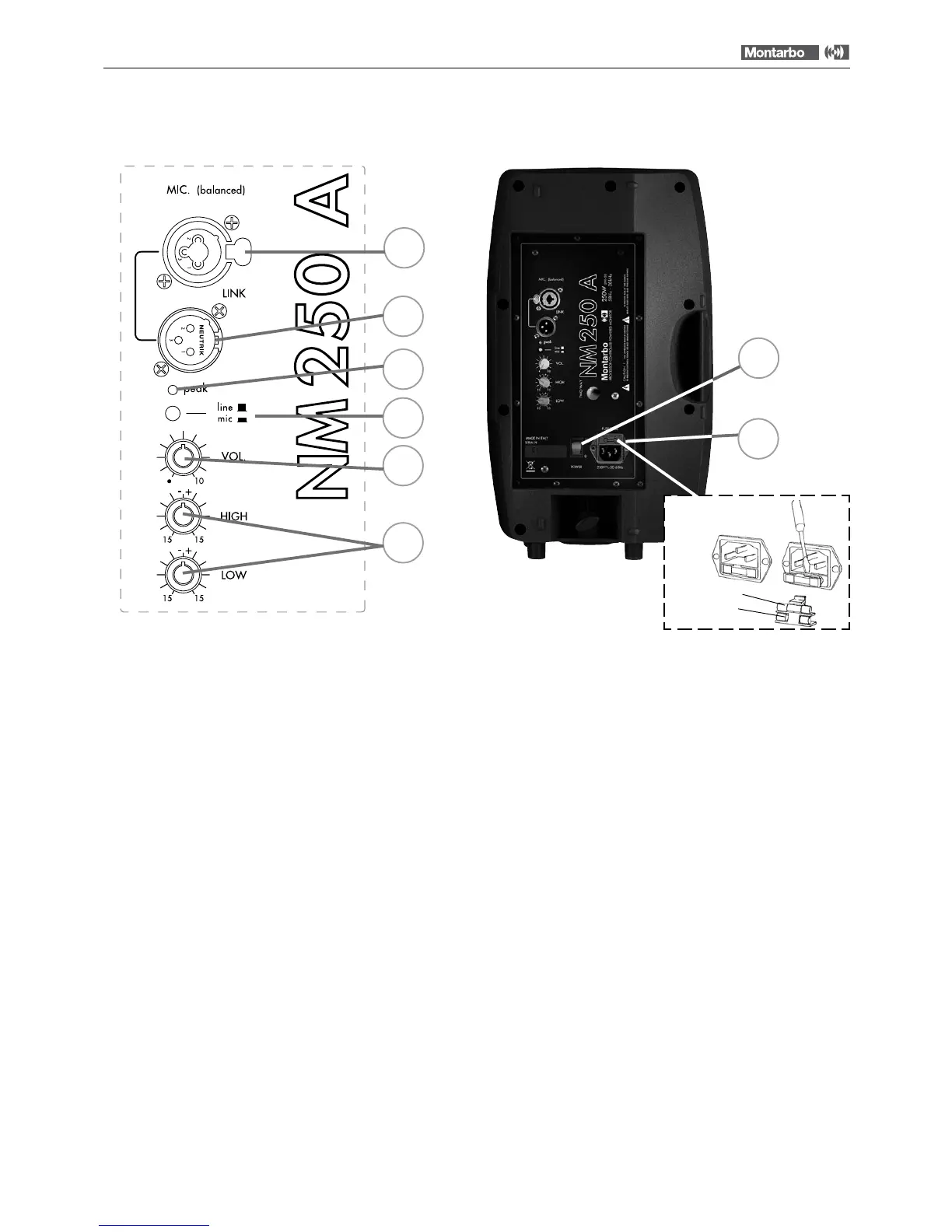

Bedien- und Anschlußfeld
DEUTSCH
13
1 MIC: symmetrischer Eingang, wählbar für Mikrophon (-40dBu /
2 kOhm) oder Line (-10dBu / 20kOhm), mit Neutrik Combo
®
Buchse,
die sowohl für Klinken- als auch für XLR-Stecker geeignet ist.
Siehe 'Stecker' und 'Anschlüsse' auf den Seiten 25 und 26
sowie 'Anwendungsbeispiele' auf den Seiten 27, 28 und 29.
2 LINE/MIC: Wahlschalter der Eingangsempfindlichkeit.
Beim Verlassen des Werks bendet sich der Schalter in der
angehobenen Position ‘Line’, da diese Einstellung normalerweise
häufiger zur Anwendung kommt (für Anschlüsse an Mischanlagen,
an andere aktive Systeme, ..).
Schließt man ein Mikrophon an den Eingang an, so muß der
Schalter in Stellung ‘MIC’ gedrückt werden (ist ein zweiter NM250A
an den Ausgang angeschlossen, muß auch dessen Line/Mic Schalter
gedrückt werden, weil der Ein- und Ausgang des NM250A parallel-
geschaltet sind und dasselbe Signal tragen).
3 LINK: symmetrischer Ausgang (parallel zum Eingang) auf
dreipoligem XLR-Stecker. Damit können mehrere NM250A oder
andere Systeme parallelgeschaltet werden.
Siehe 'Stecker' und 'Anschlüsse' auf den Seiten 25 und 26
sowie 'Anwendungsbeispiele' auf den Seiten 27, 28 und 29.
4 Übersteuerungs-LED-Anzeige (PEAK). Sehr hilfreich für das
Einstellen des richtigen Ausgangspegels:
- blinkt die Anzeige nie, arbeitet das System unterhalb seiner
Leistungsgrenze.
- gelegentliches Aufleuchten der LED zeigt an, daß der Monitor
mit nahezu maximaler Leistung arbeitet
- das erfahrene Ohr des Musikers beurteilt die Qualität des Signals
freilich immer noch am besten.
4
1
2
3
5 VOL: Lautstärkeregler. Ermöglicht die Eingangsempfindlichkeit
der integrierten Leistungsendstufen an den Ausgangspegel des
Mischpults anzupassen.
Außerdem kann damit die Lautstärke der Box eingestellt werden,
wenn sie gleichzeitig mit anderen Lautsprechersystemen verwendet
wird. Im allgemeinen stellt man den Regler auf Maximum
(Empfindlichkeit -10dBu).
Wird ein Mikrophon an den Eingang angeschlossen, stellt man
mit dem Regler die gewünschte Lautstärke ein.
6 HIGH / LOW: 2-Band Klangregelung. Damit kann die Kurve des
Frequenzgangs variiert werden, um je nach den verschiedenen
Einsatzbedürfnissen bestmögliche Leistungen zu erzielen.
Dies bedeutet, daß das Verhalten des NM250A für den Einsatz in
Konferenzräumen, für die Überwachung im Bereich einer
Musikergruppe oder für andere Einsätze optimiert werden kann.
Anmerkung.: Um einen flachen Frequenzgang zu erzielen ist
es empfehlenswert beide Regler in Mittelstellung zu drehen
7 POWER /0 - I: Netzschalter.
8 Buchse für Netzkabel. Nur jenes Netzkabel verwenden, das
zusammen mit dem Gerät geliefert wurde, ansonsten muß ein
Kabel mit Erdungsleiter verwendet werden, das die im jeweiligen
Einsatzland geltenden Sicherheitskennzeichnungen aufweist.
Bei der Installation darauf achten, dass sowohl der Netzverbinder
als auch die Steckdose leicht erreichbar sind.
4
3
5
6
Betriebssicherung
SICHERUNGSAUSTAUSCH
Ersatzsicherung
7
8
