active, processor controlled, bi-amped speaker system W400A
Introduzione
Utilizzato come sistema principale per musica, teatro,
conferenze, pubblico indirizzo o come monitor da palco
W400A soddisfa con grande professionalità quanti
necessitano di un sistema versatile, di immediata
installazione e grande impatto sonoro.
Il peso estremamente ridotto rispetto alle prestazioni
lo rende ideale per sistemi mobili e ne facilita l'impiego
in installazioni fisse. Il cabinet monolitico in robustissimo
polietilene ad alta densità incorpora nella struttura
6 punti di aggancio (patent pending) che assicurano
la massima semplicità di montaggio.
La forma del cabinet ne permette l'installazione verticale o orizzontale
come monitor da palco.
Descrizione
■ componenti di alta qualità costruiti su nostre specifiche:
- un woofer da 12" con magnete in neodimio,
- un driver da 1" caricato a tromba.
■ 2 amplificatori MosFet in classe AB (300+100 W continui,
450+150 W di picco)
■ due processori indipendenti.
■ un crossover elettronico ad elevata pendenza (1600Hz /
24dB per ottava, Linkwitz-Riley).
■ un esclusivo circuito di protezione attiva dei trasduttori
(I.P.D.M.: Intelligent Power Dynamic Management) per-
mette un pilotaggio ottimale, riducendo al minimo sovrac-
carichi elettrici, termici e meccanici.
■ un sofisticato circuito di equalizzazione regolabile
consente di adattare la risposta del sistema alle diverse
situazioni di impiego.
Montarbo
SERIAL N.
I0
POWER
PROCESSOR CONTROLLED BI-AMP SPEAKER SYSTEM
Montarbo
MADE IN ITALY BY
Montarbo Elettronica
MOD.
POWER
W400A
BANDWIDTH
400 W 45Hz - 20KHz
srl
flat
10
0
OUTIN
LINK
line
mic
MID CTLR VOL
flat
peak
spk
POWER SWITCH
A.S.P.
POWER
SUPPLY
GAIN
INPUT
SUM
FUSE T 3,15A
230V AC
50/60Hz
LINE / MIC
OUTPUT
LINK
VOL
MID CTRL
SPKFLAT -
LINKWITZ
RILEY 24dB oct
X-OVER
HI
LOW
SENSE
IPDM
SENSE
IPDM
PROTECTION
PEAK
H F
L F
MOSFET
POWER
AMPLIFIER
MOSFET
POWER
AMPLIFIER
2
3
1
3
12
BLOCK DIAGRAM
1
3
2

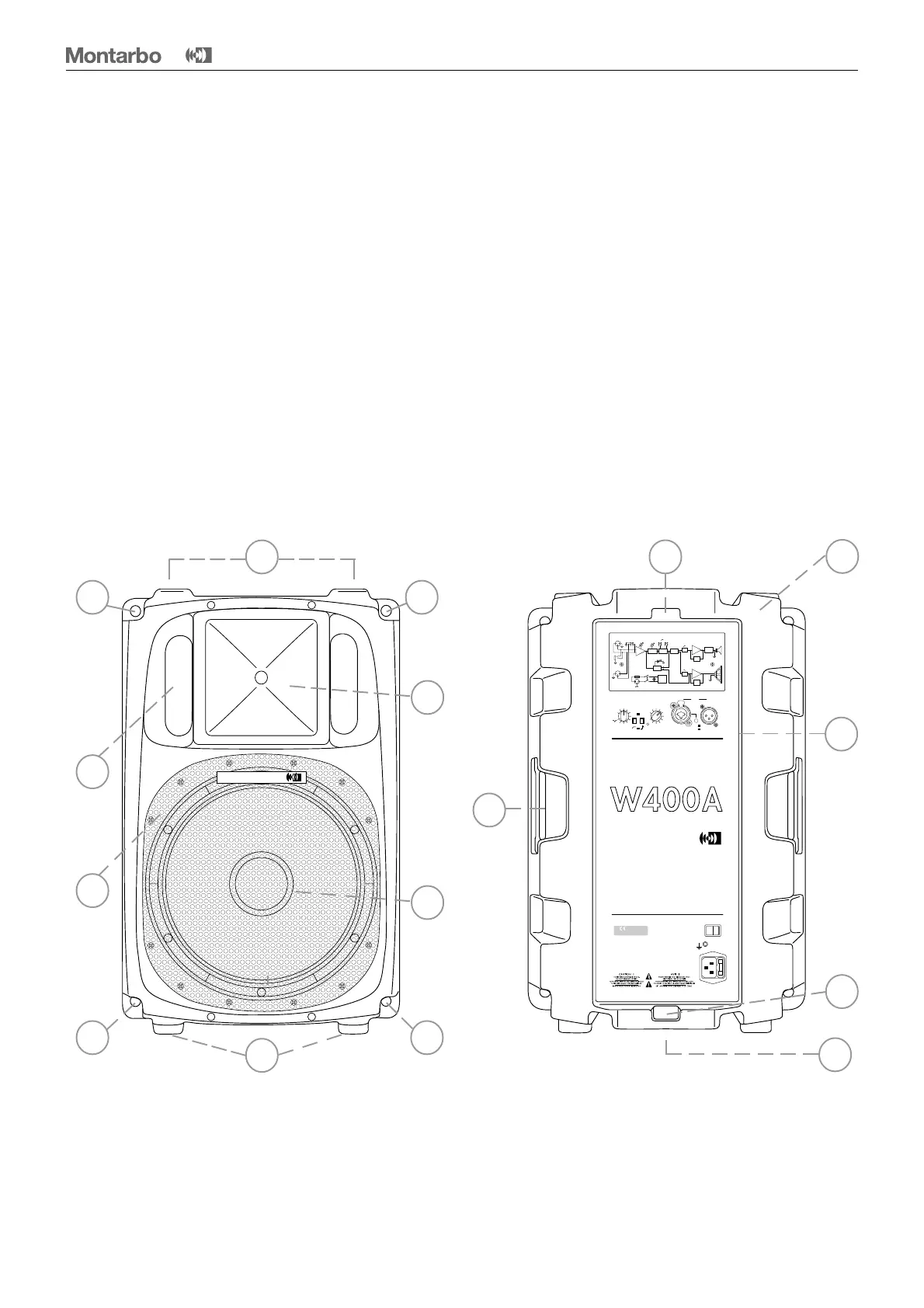

A Tromba a direttività costante (dispersione 90° x 70°)
con driver dinamico da 1" (bobina mobile in piattina
di alluminio, centratore in kapton).
B Woofer da 12" con magnete al neodimio.
C Polietilene ad alta densità.
D 6 punti di aggancio incorporati nel corpo della cassa.
E Griglia in acciaio (verniciatura epossidica).
F Tubi di accordo.
G Maniglie laterali per il trasporto.
H Pannello controlli e connessioni.
I Adattatore per asta di supporto.
L Piedini ed incavi per impilare le casse con la massima
stabilità.
L
L
E
F
A
B
H
G
C
D
D
DD
DD
I



