active, processor controlled, bi-amped speaker system
W400A
flat
10
0
OUTIN
LINK
line
mic
MID CTLR VOL
flat
peak
spk
4
1 IN: ingresso bilanciato, selezionabile per microfono
(-40dB / 2kΩ) o linea (0dB / 20kΩ), dotato di presa Neutrik
Combo
®
che accetta sia connettori Jack che XLR.
☛
Vedere 'connettori' e 'collegamenti' alle pagine 21 e 22
e 'applicazioni' alle pagine 23, 24 e 25.
2 LINE/MIC: selettore della sensibilità d'ingresso.
Per evitare azionamenti accidentali, il comando è arretrato
rispetto al pannello ed è azionabile solo mediante una penna
o un cacciavite. La cassa esce di fabbrica con il pulsante
sollevato in posizione 'line' per le condizioni di impiego più
frequenti (per collegamento ad un mixer, ad altri sistemi
attivi..). Dovrà perciò essere premuto nella posizione 'mic'
nel caso in cui si colleghi un microfono all'ingresso (
in tal caso,
poichè l'ingresso e l'uscita della W400A sono in parallelo e portano il
medesimo segnale, se all'uscita viene collegata un'altra W400A,
ricordatevi di premere anche il selettore Line/Mic di quest'ultima).
3 OUT: uscita bilanciata (in parallelo all'ingresso) su
connettore XLR a 3 poli. Permette il collegamento in parallelo
di più W400A o altri sistemi.
☛
Vedere 'connettori' e 'collegamenti' alle pagine 21 e 22
e 'applicazioni' alle pagine 23, 24 e 25.
4 VOL: controllo del livello di ingresso. Ha la funzione di
volume generale. Permette inoltre di regolare il volume della
cassa nel caso di utilizzo insieme ad altri sistemi di altoparlan-
ti. La posizione tipica di impiego è al massimo.
Va regolato a seconda del volume desiderato nel caso in cui
all'ingresso sia collegato un microfono.
5 PEAK: indicatore LED di picco. È di grande aiuto per avere
un'idea del livello di uscita:
• se non lampeggia mai significa che si è ancora al di sotto
dei limiti in potenza del sistema.
• quando lampeggia sporadicamente indica che le condizioni
di impiego sono vicine ai limiti massimi di potenza del sistema.
Restano comunque sempre l'orecchio e la sensibilità del
musicista i giudici migliori della qualità del segnale.
6 Filtro 'spk / ': nella posizione 'spk' (voce) aumenta
la proiezione delle frequenze medio/alte, ottimizzando la
risposta nella gamma vocale.
7 Filtro 'flat / ': quando inserito ( ) ottimizza la risposta
alle basse frequenze per l’uso come monitor da palco.
8 MID CTLR: controllo equalizzazione. Permette di variare la
curva di risposta ed ottenere così una resa ottimale in funzione
delle diverse esigenze di impiego. Questo significa che
potrete ottimizzare il comportamento della W400A per una
sala conferenze, per il monitoraggio nell'ambito di un com-
plesso musicale o per altre utilizzazioni.
☛ Vedere esempi di utilizzo del controllo EQ alle pagine 5,6,7.
9 Interruttore di rete.
10 Presa di terra, da utilizzare solamente nel caso in cui il
cavo di alimentazione sia collegato ad una presa di corrente il
cui contatto di terra non sia di sicura efficienza.
11 Presa per cavo di alimentazione. Utilizzare solamente il
cavo di alimentazione fornito con l’apparecchio o un altro
dotato di contatto di terra e riportante i marchi di sicurezza
applicabili nel paese di impiego.
Neutrik Combo è un marchio Neutrik

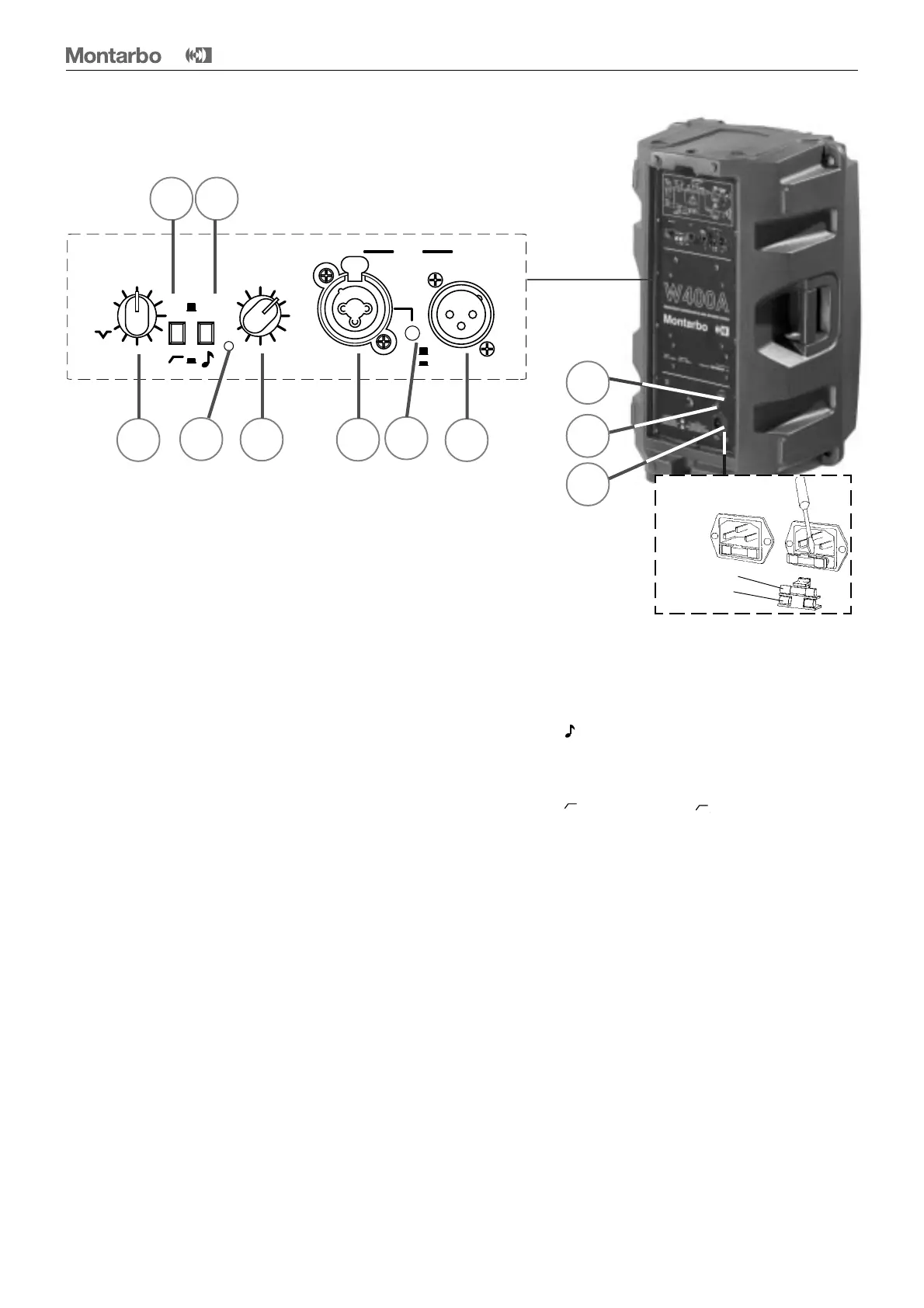

Pannello controlli e connessioni
8
5
4
1
2
3
7 6
11
9
10
Fusibile di servizio
SOSTITUZIONE
FUSIBILE
Fusibile di riserva
ITALIANO
