Istruzioni di montaggio ed installazione D631, D062 (B97072-631-004; Versione G, 02/15) Pagina 3/3
• Svitare le viti a esagono incassato (5) con una chiave e
rimuovere il coperchio del filtro (4). Smontare il filtro a di-
sco (2) divenuto accessibile con una punta per tracciare
o un cacciavite a punta fine.

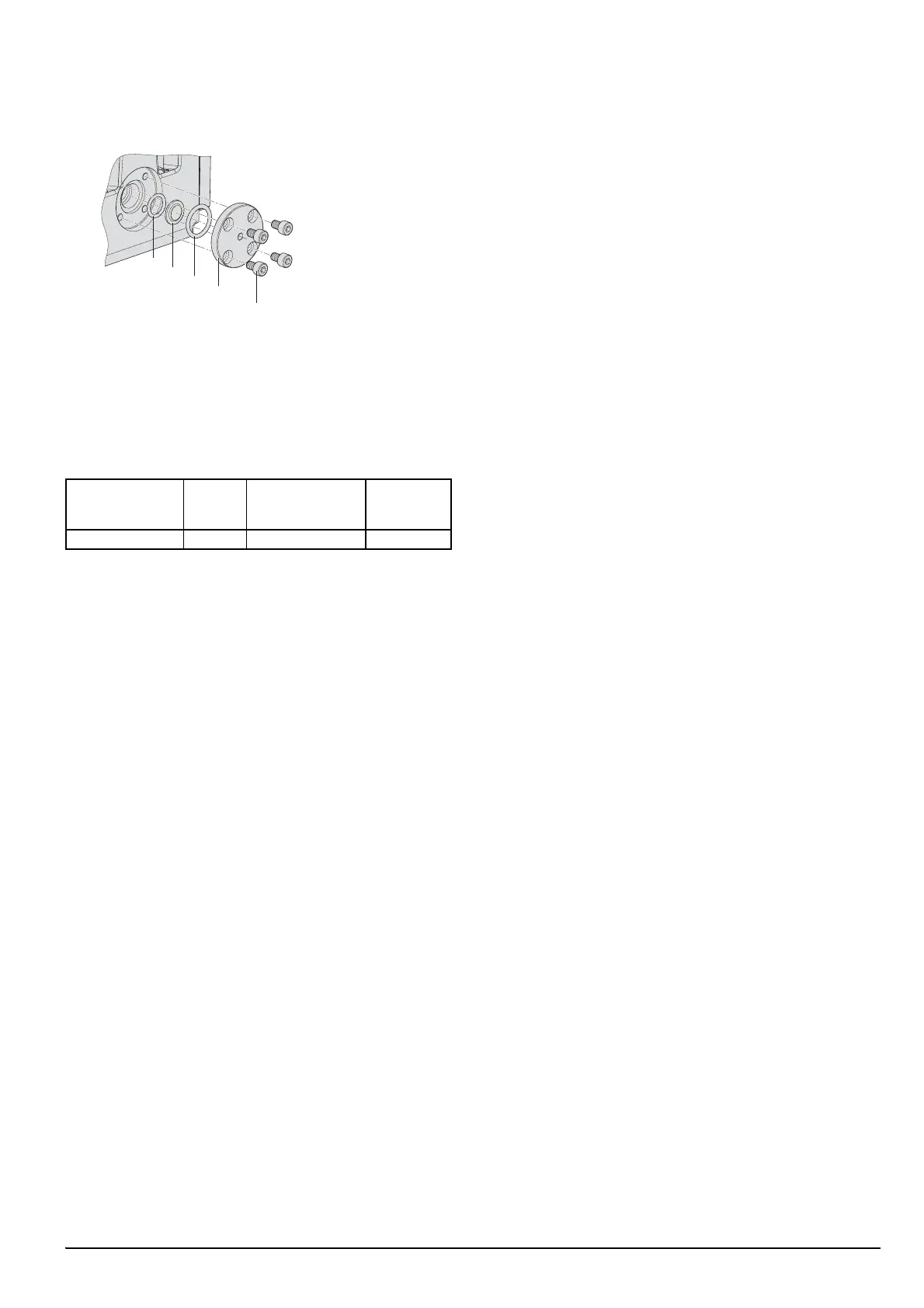

Fig.: Rappresentazione schematica della struttura
• Controllare gli O-ring (1) e (3) e sostituirli se necessario.
• Montare il nuovo filtro a disco. Si deve montare prima l'O-
ring (1), poi il filtro a disco (2), in modo che il lato con la
marcatura sia rivolto verso l'esterno. Montare l'O-ring (3)
nel coperchio del filtro (4) applicando un po' di grasso pu-
lito.
• Serrare le viti alternando a croce con la seguente coppia
di serraggio.
• Dopo la messa in funzione controllare che esternamente
la valvola sia a tenuta.
Cambio delle guarnizioni O-ring: Gli O-ring sulle superfici di
montaggio possono essere sostituiti dal cliente. Prestare at-
tenzione alla pulizia della valvola e dell'area circostante.
Trasporto/stoccaggio: Prima di effettuare il trasporto, sigil-
lare la base della valvola utilizzando una piastra di trasporto
pulita o del nastro adesivo. Sigillare il connettore utilizzando
una protezione antipolvere. Imballare accuratamente la val-
vola affinché non venga danneggiata durante il trasporto o lo
stoccaggio.
Controllo: Se la valvola resta in magazzino o non viene utiliz-
zata per un periodo superiore a 5 anni, è opportuno farla con-
trollare presso un centro di assistenza autorizzato per preve-
nire possibili danni.
Riparazioni: Riparazioni possono essere eseguita solamente
dal noi o da nostri concessionari autorizzati.
9 Smaltimento
Per lo smaltimento delle valvole, parti di ricambio o accessori,
materiali d'imballo non più utilizzati, liquidi idraulici oppure de-
tergenti o altre sostanze utilizzate per la pulizia, devono essere
rispettate le locali leggi per lo smaltimenti e le locali disposi-
zioni per la protezione dell'ambiente!
Tipo Serie Vite
Copia di
serraggio
[Nm]
Servovalvola D631 M4 x 10–10.9 4,70
