Montage- und Inbetriebnahme-Hinweise D631, D062 (B97072-631-002; Version G, 02/15) Seite 3/3
• Innensechskantschrauben (5) mit einem Schlüssel de-
montieren und Filterdeckel (4) abnehmen. Die nun zu-
gängliche Filterscheibe (2) mit Hilfe einer Reißnadel oder
eines feinen Schraubendrehers ausbauen.

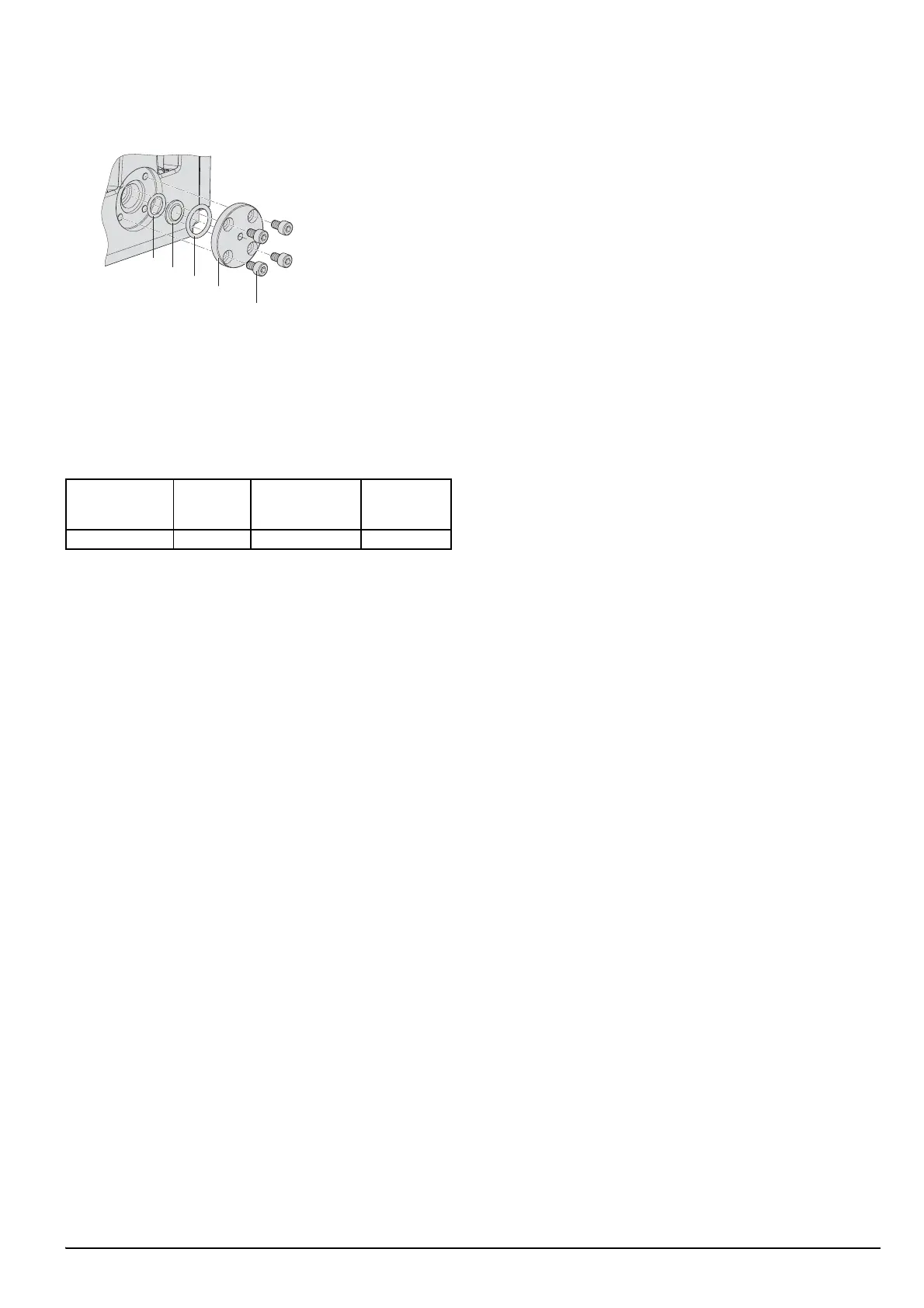

Abb.: Prinzipdarstellung des Aufbaus
• O-Ringe (1) und (3) kontrollieren und gegebenenfalls er-
setzen.
• Neue Filterscheibe einbauen. Dazu zuerst O-Ring (1),
dann Filterscheibe (2) so einsetzen, dass die Seite mit
Einprägung nach außen zeigt. O-Ring (3) im Filterdeckel
(4) mit etwas sauberem Fett einsetzen und montieren.
• Schrauben diagonal wechselnd mit folgendem Anzugs-
drehmoment anziehen.
• Ventil nach Inbetriebsetzung auf äußere Dichtheit prüfen.
Tausch der O-Ringe: Die O-Ringe der Montageflächen dür-
fen vom Kunden getauscht werden. Dabei ist auf Sauberkeit
des Ventils und der Umgebung zu achten.
Transport/Lagerung: Vor dem Transport eines Ventils die
Ventilgrundfläche mit einer sauberen Staubschutzplatte oder
Klebeband abdichten. Die Anbaustecker mit einer Staub-
schutzkappe abdichten. Ventil sorgfältig verpacken, damit es
während des Transports oder der Lagerung zu keinen Beschä-
digungen kommt.
Inspektion: Nach einer Lagerdauer oder dem Betrieb von
mehr als 5 Jahren empfehlen wir das Ventil von uns oder ei-
nem unserer autorisierten Servicestellen zu überprüfen um
mögliche Folgeschäden oder Beschädigungen zu vermeiden.
Reparaturen: Reparaturen dürfen nur von uns oder unseren
autorisierten Servicestellen durchgeführt werden.
9 Entsorgung
Bei der Entsorgung der Ventile, der Ersatzteile oder des Zube-
hörs, der nicht mehr benötigten Verpackungen, der Hydraulik-
flüssigkeit oder der zur Reinigung verwendeten Hilfsmittel und
Substanzen müssen die jeweils landesspezifisch gültigen Ent-
sorgungsvorschriften und Umweltschutzbestimmungen beach-
tet werden!
Typ Baureihe Schraube
Anzugs-
moment
[Nm]
Servoventil D631 M4 x 10–10.9 4,70
