10
7 (J9)
8 (J6)
9 (J7)
10 (J8)
11
1
RS485 and CANopen interface in one connector for the
parameterization of several drives without connections
changing
2
speed reference and current limit or limit switches if
communication is effective via CAN
3
15V
DC
output, signal ground, insulated control signal
4
simulated encoder output
5
input for 2 to 12-pole resolver
6
input for incremental encoder
7
DC BUS
8
power connector for AC input voltage and external ballast
resistor
9
power connector for motor output and ground
10
24V
DC
auxiliary supply
11
cables fastener

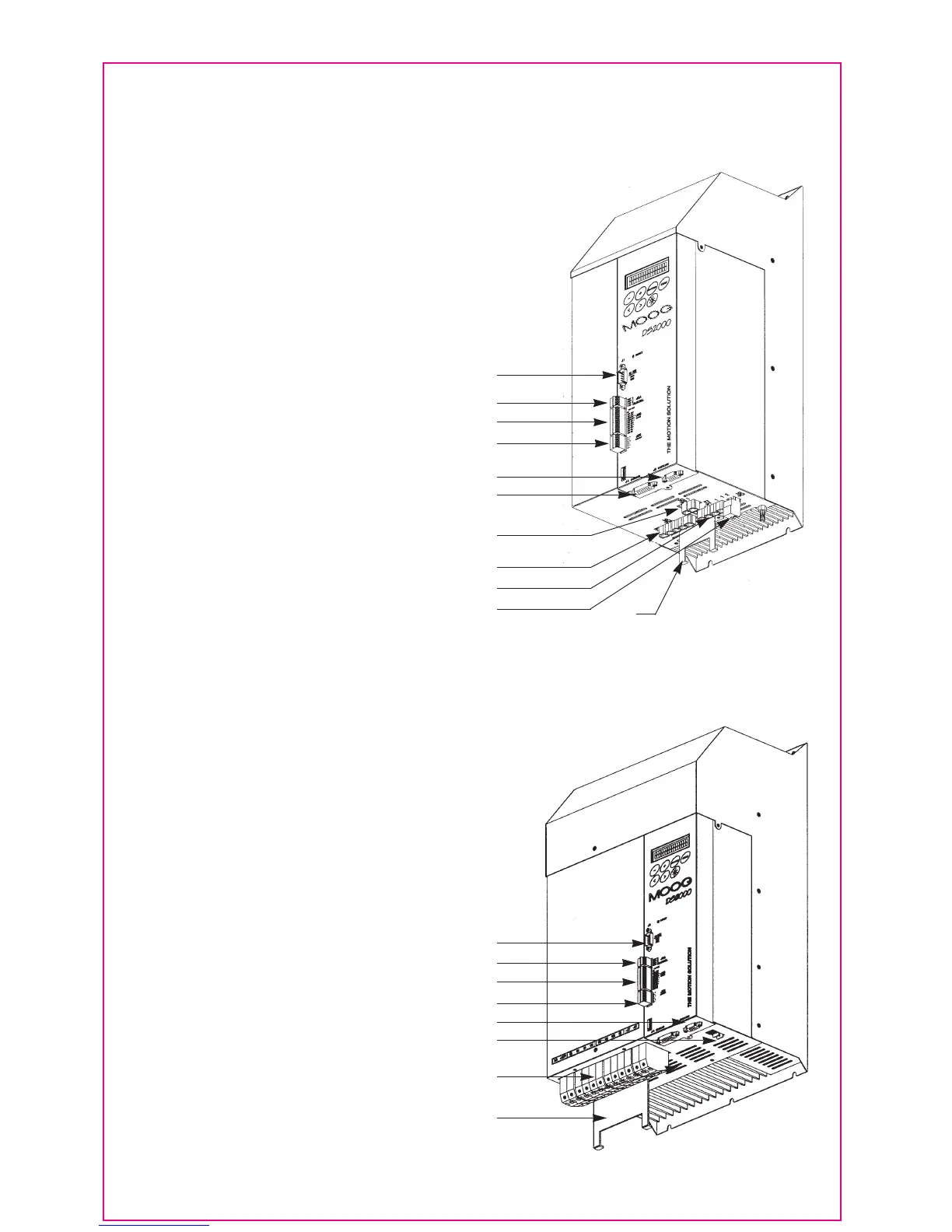

DS2000
Taille C /
Size C
1 (J1)
2 (J2A)
3 (J2B)
4 (J2C)
2 (J2A)
3 (J2B)
4 (J2C)
5 (J5)
5 (J5)
6 (J4)
6 (J8)
7 (J9)
8
1 RS 485 et interface CANopen sur le même connecteur.
Paramétrage de plusieurs variateurs sans changement de
connexions par mise en réseau des variateurs.
2 Référence de vitesse et limite de courant ou capteurs de
fin de course si la communication se fait par CAN
3 Entrée 15 Vdc, signal terre, signal de contrôle opto-isolé
4 Sortie simulation codeur
5 Entrée pour résolver 2 à 12 pôles
6 Entrée pour codeur incrémental
7 DC BUS
8 Connecteur de puissance pour tension d’entrée AC et
résistance de récupération externe
9 Connecteur de puissance pour sortie moteur et terre
10 Alimentation auxiliaire 24 Vdc
11 Attache câbles
1
RS485 and CANopen interface in one connector for the
parameterization of several drives without connections
changing
2
speed reference and current limit or limit switches if
communication is effective via CAN
3
15V
DC
output, signal ground, insulated control signal
4
simulated encoder output
5
input for 2 to 12-pole resolver
6
power connector for 24V
DC
auxiliary supply
7
power connector for ballast resistor, input, output and
DC BUS signals
8
cables fastener
1 RS 485 et interface CANopen sur le même connecteur.
Paramétrage de plusieurs variateurs sans changement de
connexions par mise en réseau des variateurs.
2 Référence de vitesse et limite de courant ou capteurs de
fin de course si la communication se fait par CAN
3 Sortie 15 Vdc, signal terre, signal de contrôle opto-isolé
4 Sortie simulation codeur
5 Entrée pour résolver 2 à 12 pôles
6 Connecteur de puissance pour alimentation auxiliaire
24 Vdc
7 Connecteur de puissance pour résistance de récupération
externe. Tension d’alimentation d’entrée AC, sortie moteur
et DC BUS
8 Attache câbles
DS2000
Taille D /
Size D
1 (J1)
