PROTECTIONS
- Sur-température moteur et variateur
- Alimentation hors tolérances
- Non-conformité signal résolver ou codeur
- Court-circuit
- Résistance de freinage manquante ou non-
conforme
- Modules de puissance auto-protégés
OPTIONS
- Externes au variateur :
• Convertisseur 232/422/485 avec le logiciel
DS2000 Loader pour communication et le
paramétrage des variateurs (Code CZ5200)
- Internes au variateur :
• Interface CANbus sur référence de vitesse
• Interface SIN / COS
• Option pour application entraînement direct
Note : Le code produit, incluant ces options, est attribué par
l’usine
INTERFACES
Analogique :
- Entrée différentielle référence de vitesse 0 ± 10V
(échelle réglable)
- Entrée alimentation auxiliaire 24 Vdc
- Sortie 15 Vdc
- Sortie image courant (réglable)
- Sortie tachymétrique (réglable)
- Entrée de limitation du courant maximal
Numérique :
- Liaison série type RS485 ou CANbus (en option)
- Entrée codeur
- Sortie codeur
- Reset
- Entrée de validation du variateur micro-relayée
- Sortie drive OK : micro-relayée
- Entrée de validation de la consigne variateur
OPTIONS
- separately provided:
•
RS232/422/485 converter, including DS2000
Loader communication program (CZ5200 code)
- built-in provided:
•
CANbus interface on speed reference
•
sinusoidal encoder interface
•
"direct drive mode" version
Note: the product code, including these options,
is assigned by the plant.
INTERFACES
Analog
- speed reference differential input from
0 to ± 10V (adjustable scale)
- auxiliary input voltage 24V
DC
- auxiliary output voltage 15V
DC
- output current module
- tacho signal (adjustable scale)
- peak current limit
Digital
- RS485 full-duplex serial or CANbus (optional)
- encoder input
- encoder output
- reset
- drive enable input
- drive OK output
- reference enable input
DIAGNOSTICS
The local display provides data on drive status and
possible fault occurrence

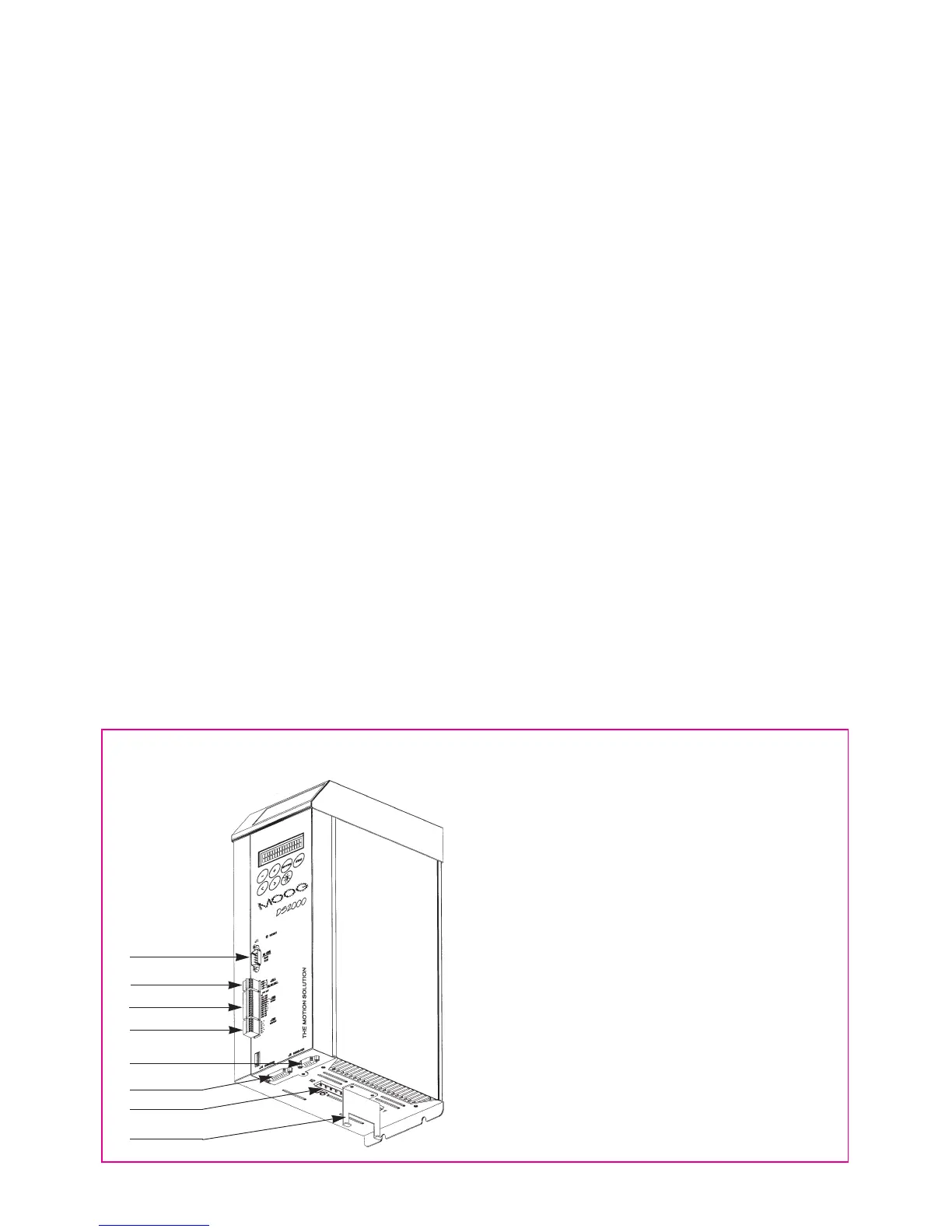

DS2000
Taille B /
Size B
7
1 (J1)
2 (J2A)
3 (J2B)
4 (J2C)
5 (J5)
6 (J4)
7 (J6)
8
1 RS 485 et interface CANopen sur le même connecteur.
Paramétrage de plusieurs variateurs sans changement de
connexions par mise en réseau des variateurs.
2 Référence de vitesse et limite de courant ou capteurs de
fin de course si la communication se fait par CAN
3 Entrée 15 Vdc, signal terre, signal de contrôle opto-isolé
4 Sortie simulation codeur
5 Entrée pour résolver 2 à 12 pôles
6 Entrée pour codeur incrémental
7 Connecteur de puissance pour tension d’entrée AC, sortie
moteur, résistance de récupération externe, DC BUS,
alimentation auxiliaire 24 Vdc, terre
8 Attache câbles
1
RS485 and CANopen interface in one connector for the
parameterization of several drives without connections
changing
2
speed reference and current limit or limit switches if
communication is effective via CAN
3
15V
DC
output, signal ground, insulated control signal
4
simulated encoder output
5
input for 2 to 12-pole resolver
6
input for incremental encoder
7
power connector for AC input voltage, motor output,
external ballast resistor, DC BUS, 24V
DC
auxiliary supply,
ground
8
cables fastener
