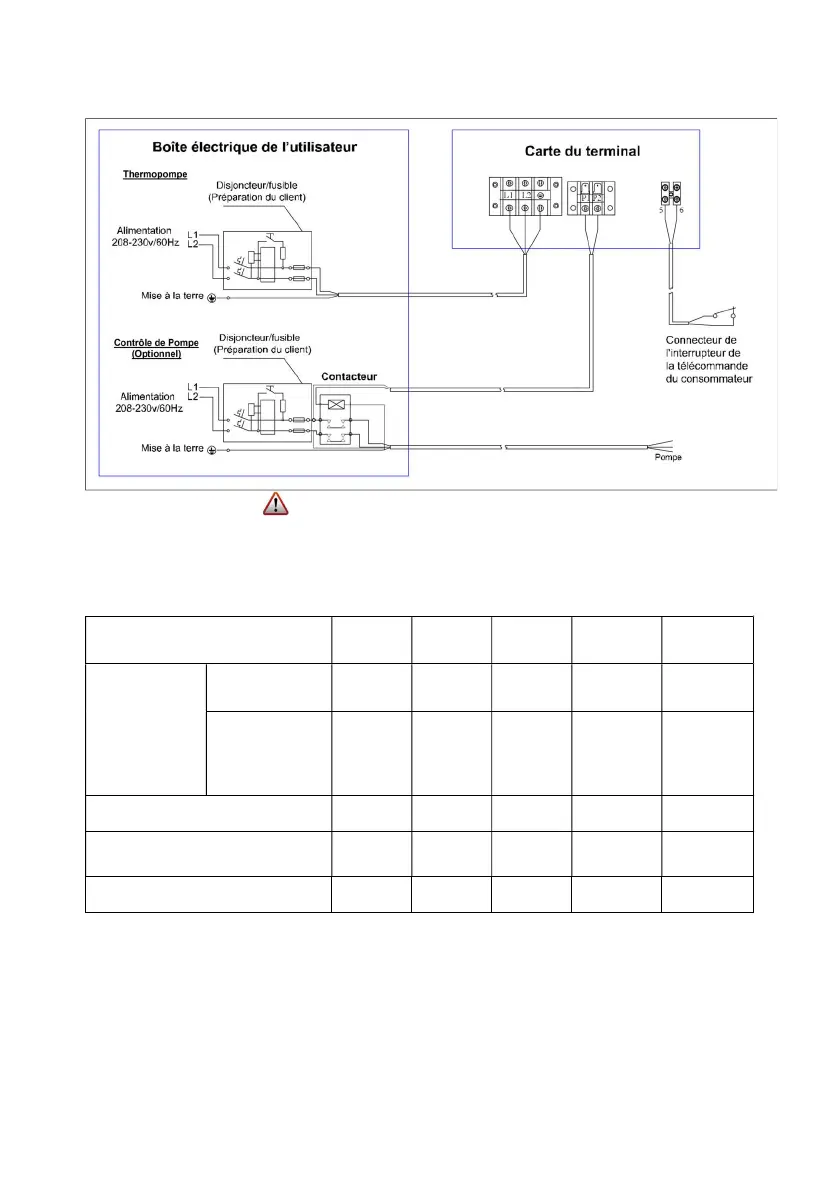

2. Schéma de câblage
Remarque ：1) Raccordement par fils, pas de connecteurs.
2) La thermopompe de la piscine doit être mise à la terre.
Options pour protéger les appareils et spécifications pour les
câbles.
MODÈLE
MI500 MI650 MI900 MI1100 MI1400
Disjoncteur
Courant
nominal (A)
20 25
30 40 50
Courant
résiduel
nominal
30 30
30 30 30
Fusible A
20 30 30 40 50
Cordon d’alimentation
（AWG）
2×12 2×10 2×10 2×8 2×8
Câble de signal （AWG）
2×20 2×20 2×20 2×20 2×20
※ Les données ci-dessus peuvent changer sans préavis.
Remarque : Les données ci-dessus sont adaptées à un cordon
d’alimentation ≤ 10 m. Si le cordon d’alimentation est >
10 m, le diamètre du câble doit être plus grand. Le câble
de signal ne peut dépasser 50 m.
