Morso 5660 - Page 2

Ø127
Ø108
1
2
2
2
2
4
3
5
6
7
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:10
Monteringsvejledning airtight
5660
Morsø 5600
RSV
31.10.06
A3

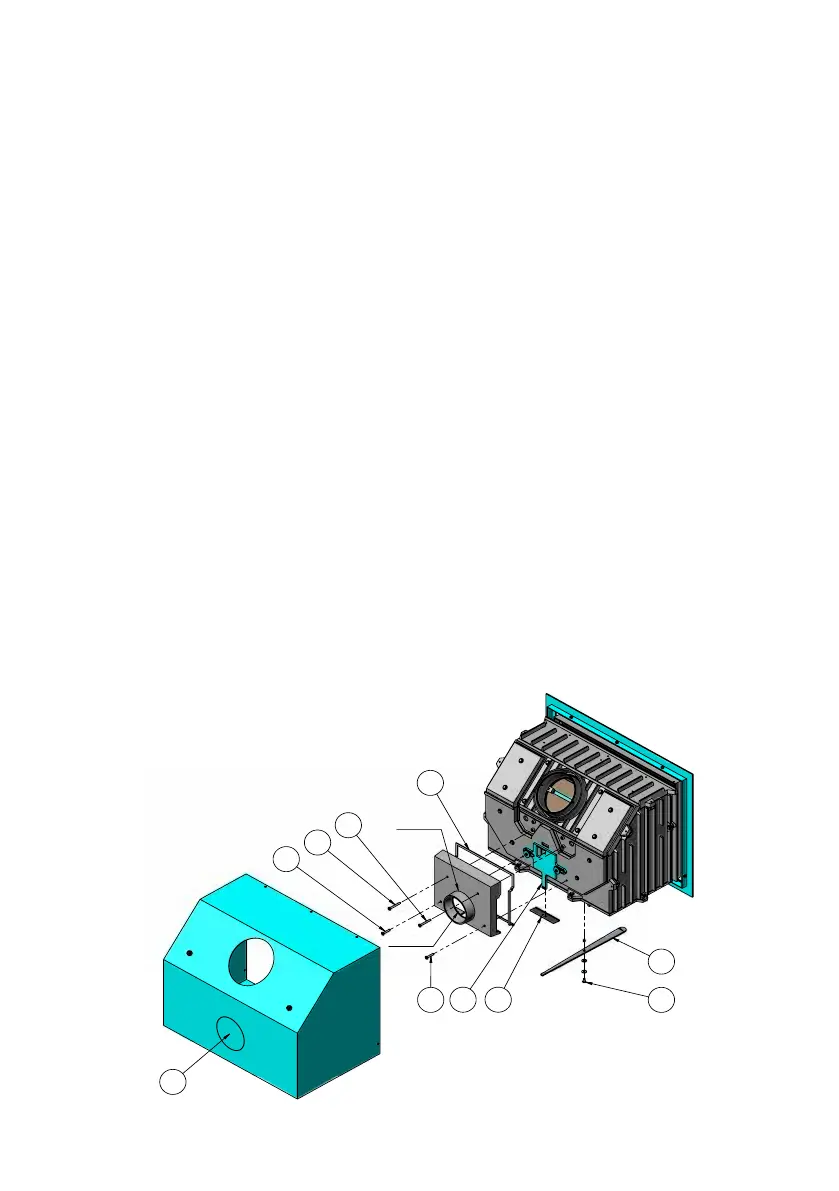

Exploded Diagram
127,21 kg
ERROR!:materiale
Date of print: 25-08-2010
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-102 b
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
b Påført glastape. RSV 25.08.2010
Monteringsvejledning
Morsø 5660 Air Kit
Sættet består af:
1 stk. Outside Air boks
1 stk. dækplade
2 stk. skruer 6x35 mm
2 stk. skruer 6x55 mm
110 cm tape
1. Inden monteringen slås pladejernsbrikken (1) på indsatskassen ud med små kontante slag
med en hammer ud for de små “broer“, der holder brikken på plads.
2. Når det støbte brændkammer er taget ud af konvektionsboksen skrues reguleringsstan-
gen (4) af den støbte bundplade fastgjort med skruen (5) i midten. Herefter kan afdæk-
ningspladen (3) placeres omkring luftspjældet (6), der er monteret på ovnens bagside (se
skitse). Reguleringsstangen (4) monteres igen på den støbte bundplade.
3. De 4 M6x8 skruer, der er monteret på ovnens støbte bagside, hvor airkit boksen skal fast-
skrues ernes.
4. Tapen (7) klæbes på kanten hele vejen rundt på air kit boksen.
5. Den støbte airkit boks monteres herefter på ovnens støbte bagside med de 4 medføl-
gende skruer (2), hvor man skal sikre sig, at dækpladen (3) placeres korrekt indvendigt i
bunden af boksen (se skitse)
Herefter installeres ovnen. Se opstillings- og betjeningsvejledningen.
