Ø127
Ø108
1
2
2
2
2
4
3
5
6
7
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:10
Monteringsvejledning airtight
5660
Morsø 5600
RSV
31.10.06
A3

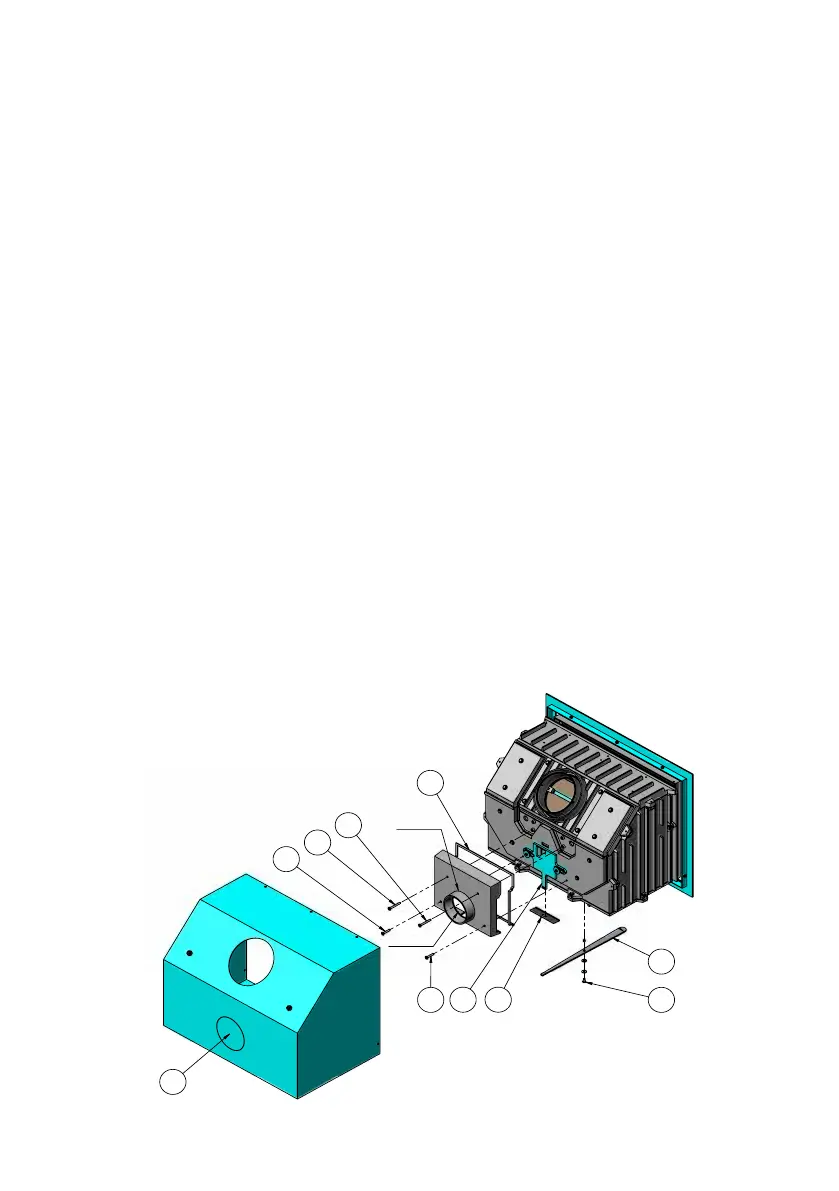

Exploded Diagram
127,21 kg
ERROR!:materiale
Date of print: 25-08-2010
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-102 b
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
b Påført glastape. RSV 25.08.2010
Montierungsanleitung
Morsø 5660 Gerät für Frischluftzufuhr
Das Gerät besteht aus:
1 Stck. Box für Frischluftzufuhr
1 Stck. Deckplatte
2 Schrauben 6x35 mm
2 Schrauben 6x55 mm
110 cm Klebband
1. Vor der Montage wird das Eisenblechstück (1) vom Einsatzkasten mit kleinen, gezielten
Schlägen mit einem Hammer herausgeschlagen.
2. Die Brennkammer aus dem Konvektionsbox ausnehmen. Die Regulierstange (4) vom Bo-
denblech abschrauben. – Ist in der Mitte mit Schraube (5) festgemacht. Danach kann die
Deckplatte (3) um die Drosselklappe (6), die auf der Rückseite des Ofens sitzt (gem.Skiz-
ze), plaziert werden. Die Regulierungstange (4) wird auf den Bodenblech wieder montiert.
3. Die 4 M6x8 Schrauben, die auf der Gussrückplatte montiert sind, wo das Frischluftgerät
festgeschraubt werden soll, werden entfernt.
4. Tapen (7) klæbes på kanten osv: Der Klebband wird auf die ganze Kante des Frischlufts-
geräts herumgeklebt
5. Das Frischluftgerät wird danach auf der Rückplatte des Ofens mit den 4 beigefügten Schrau-
ben (2) montiert, und man muss damit sorgfältig sein, dass die Deckplatte (3) innen im Boxbo-
den korrekt montiert wird.
Der Ofen wird jetzt montiert – sehen Sie die Aufstell- und Bedienungsanleitung, bitte.
