Morso 5660 - Page 5

Ø127
Ø108
1
2
2
2
2
4
3
5
6
7
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:10
Monteringsvejledning airtight
5660
Morsø 5600
RSV
31.10.06
A3

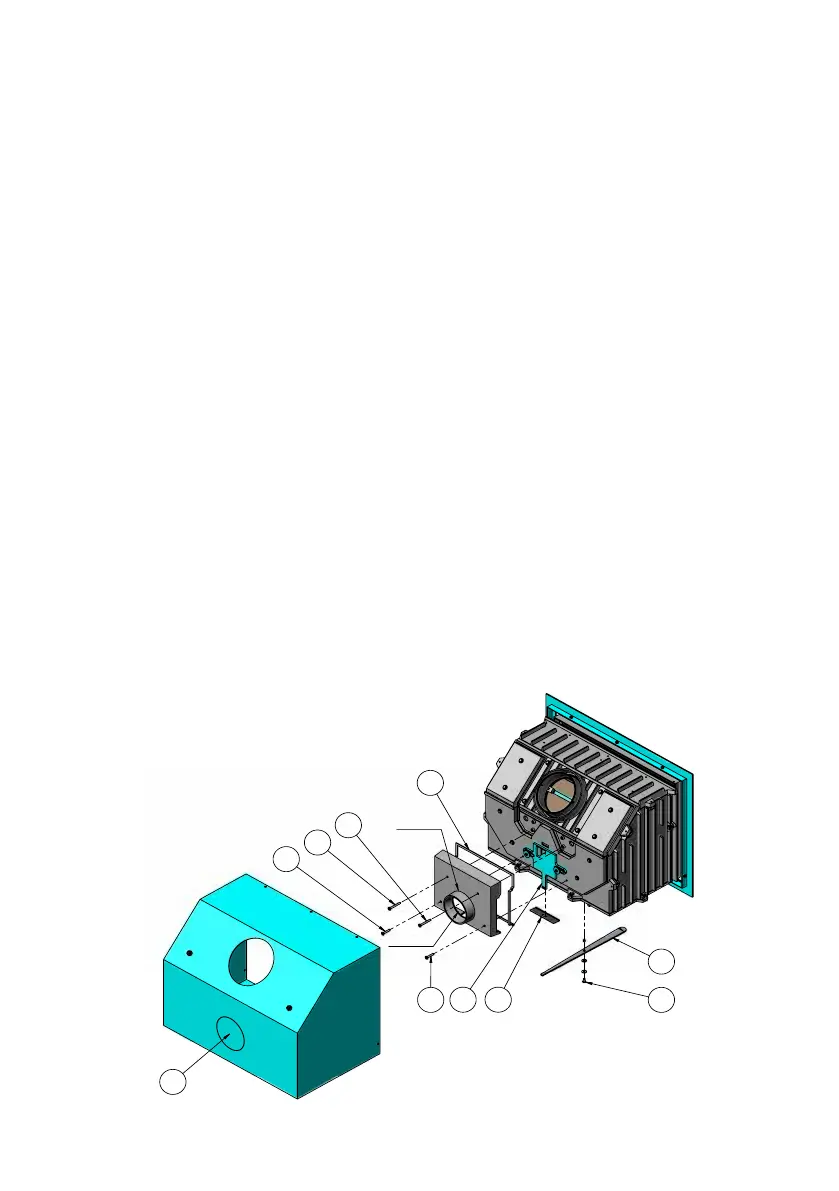

Exploded Diagram
127,21 kg
ERROR!:materiale
Date of print: 25-08-2010
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-102 b
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
b Påført glastape. RSV 25.08.2010
Monteringsveiledning
Morsø 5660 Air Kit
Settet består av:
1 stk. Outside Air-boks
1 stk. dekkplate
2 stk. skruer 6x35 mm
2 stk. skruer 6x55 mm
110 cm teip
1. Før montering slås platejernsbrikken (1) på innsatskassen ut med små kontante slag med
en hammer utenfor de små “broene“ som holder brikken på plass.
2. Når det støpte brennkammeret er tatt ut av konveksjonsboksen, skrus reguleringsstan-
gen (4) av den støpte bunnplaten festet med skruen (5) i midten. Plasser deretter avdek-
ningsplaten (3) rundt luftspjeldet (6) som er montert på ovnens bakside (se tegningen).
Monter reguleringsstangen (4) på den støpte bunnplaten igjen.
3. Fjern de 4 M6x8-skruene som er montert på ovnens støpte bakside, der Air Kit-boksen
skal skrus fast.
4. Teipen (7) festes til kanten hele veien rundt luftkassen.
5. Monter deretter den støpte Air Kit-boksen på ovnens støpte bakside med de re med-
følgende skruene (2), og pass på at dekkplaten (3) plasseres korrekt innvendig i bunnen
av boksen (se tegningen).
Deretter installeres ovnen. Se monterings- og betjeningsveiledningen.
