Ø127
Ø108
1
2
2
2
2
4
3
5
6
7
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:10
Monteringsvejledning airtight
5660
Morsø 5600
RSV
31.10.06
A3

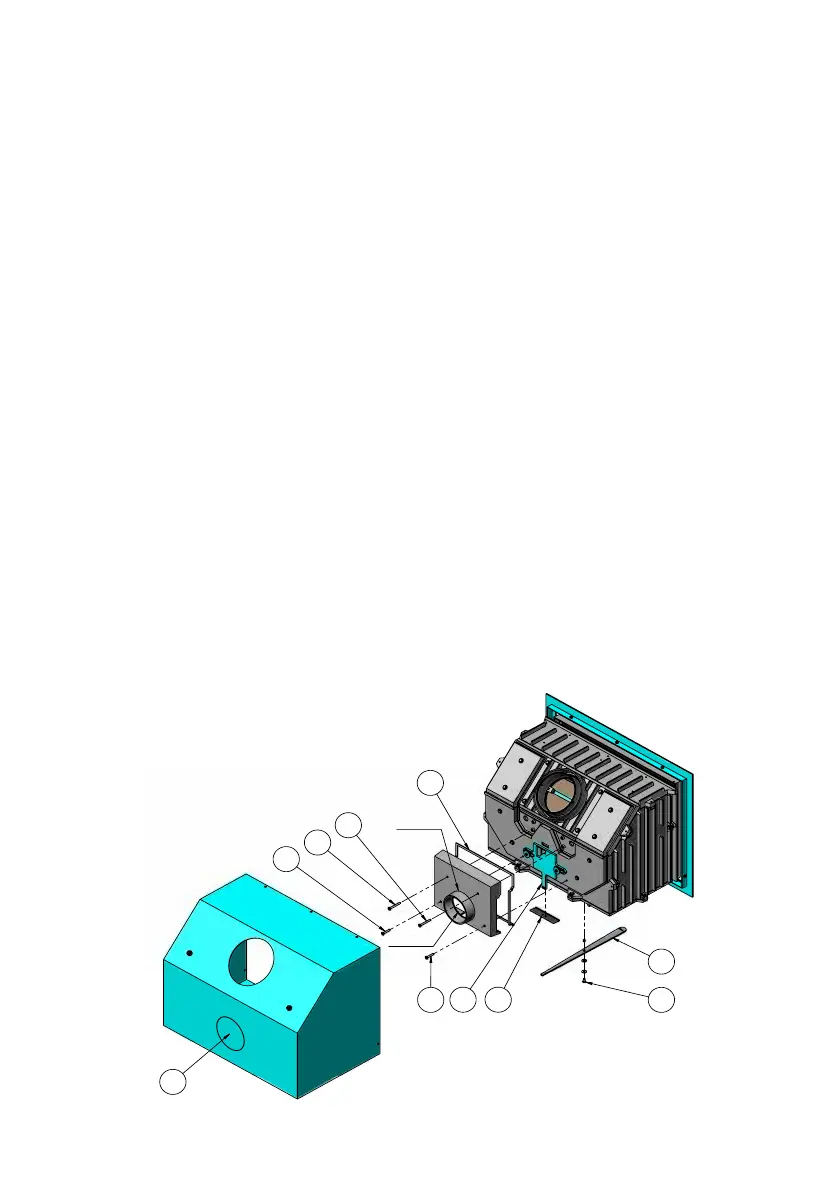

Exploded Diagram
127,21 kg
ERROR!:materiale
Date of print: 25-08-2010
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-102 b
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
b Påført glastape. RSV 25.08.2010
Monteringsanvisning
Morsø 5660 Air Kit
Paketet består av:
1 st air kit för utomhusmontering
1 st täckplatta
2 st skruvar 6 x 35 mm
2 st skruvar 6 x 55 mm
110 cm tejp
1. Innan monteringen ska plattjärnsbrickorna (1) på insatslådan slås ut med små hammarslag,
utanför de små bryggor som håller fast brickorna.
2. När du avlägsnat den gjutna brännkammaren från konvektionslådan, skruvas styrstång-
en (4) bort från den gjutna bottenplattan som är fastsatt med skruven (5) i mitten. Där-
efter kan identieringsskylten (3) placeras runt luftspjället (6) som monterats på kami-
nens baksida (se bild). Sätt åter fast styrstången (4) på den gjutna bottenplattan.
3. Skruva loss de 4 skruvarna (M6 x 8) som nns på kaminens gjutna baksida där air kit-box-
en ska fästas.
4. Tejpen (7) limmas fast på kanten hela vägen runt luftsatslådan.
5. Den gjutna air kit-lådan monteras därefter på ugnens gjutna baksida med de 4 bifogade
skruvarna (2). Kontrollera att täckplattan (3) placeras korrekt på insidan i botten av lådan
(se bild)
Montera därefter kaminen. Se monterings- och bruksanvisningen.
