Ø127
Ø108
1
2
2
2
2
4
3
5
6
7
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:10
Monteringsvejledning airtight
5660
Morsø 5600
RSV
31.10.06
A3

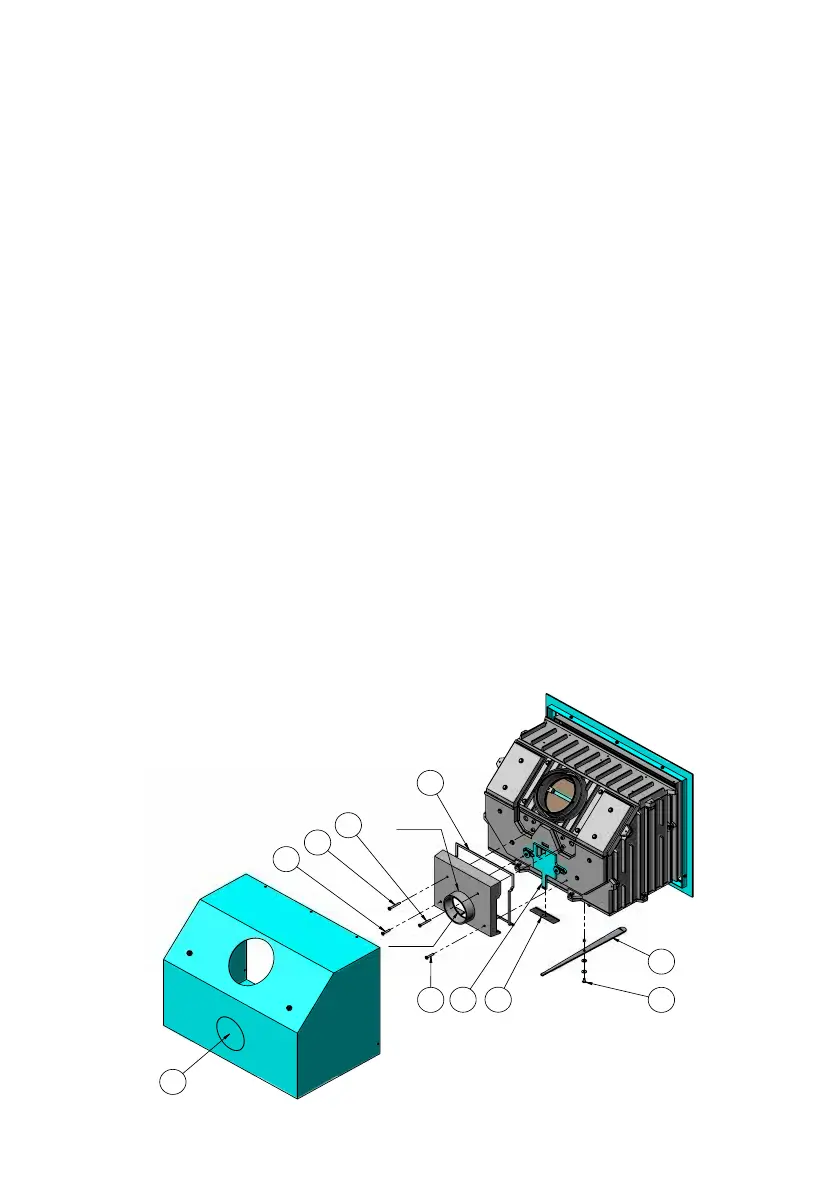

Exploded Diagram
127,21 kg
ERROR!:materiale
Date of print: 25-08-2010
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-102 b
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
b Påført glastape. RSV 25.08.2010
Instructions de montage
Air Kit Morsø 5660
Le kit comprend :
1 boîtier à air extérieur
1 plaque de protection
2 vis de 6 x 35 mm
2 vis de 6 x 65 mm
110 cm de ruban autocollant
1. Avant le montage, retirer le morceau (1) de tôle sur le caisson encastré, par de petits coups
de marteau précis dirigés vers l’extérieur des petits « ponts » qui retiennent la tôle.
2. Une fois que la chambre de combustion a été retirée de la carcasse du convecteur, dé-
vissez la tige de réglage d’air (4) de la plaque de fond qui est xée par des vis (5) en son
milieu. Ensuite, vous pouvez placer la plaque de protection (3) autour du clapet (6) mon-
té sur l’arrière du poêle (voir schéma). Remontez la tige de régulation d’air sur la plaque
de fond.
3. Otez les 4 vis M6x8 montées sur l’arrière du poêle, où le boîtier du kit air doit venir se
xer.
4. Coller/Collez* le ruban (7) sur le bord, tout autour du boîtier de l’air kit.
5. Le boîtier du kit air doit être monté ensuite sur l’arrière du poêle, à l’aide des 4 vis fournies
(2). Veillez à ce que la plaque de protection (3) soit correctement placée du côté intérieur
du fond du boîtier (voir schéma).
Installer ensuite le poêle. Consulter le guide d’installation et d’utilisation.
