1.6 Rørtilslutning
Røgtuden er vendbar og har mulighed for ø150 (indenfor og udenfor røgtudskrave) og ø120
rørtilslutning.
Skorstenstilslutning ovenud
Ovnen er fra fabrikken monteret med røgtud (1) ovenud .
Kuglefanget, der skal forhindre at skorstensfejeren ødelægger ovnens røgledeplader under
rensning, er den 128 mm lange stang, der er vedlagt i ovnen. Kuglefanget monteres samtidig
med montering af skorsten.
Skorstenstilslutning bagud
Toppladen og konvektionsbagpladen løftes af ovnen.
Røgtuden afmonteres topafgangen. Denne må ikke anvendes ved skorstenstilslutning bagud.
Den runde plade, der er fikseret med 2 skruer bag på ovnen afmonteres og skrues i stedet fast
på topafgangen.
Pladejernsbrikken på konvektionsbagpladen slåes ud med små kontante slag med en hammer
ud for de små ”broer”, der holder brikken på plads.
Ved skorstenstilslutning bagud benyttes den anden
medfølgende støbte røgtud med 40 mm indstiksdyb-
de.
Kuglefanget skal ikke anvendes ved montering af
røgtud bagud.
Toppladen og konvektionsbagpladen løftes på plads
igen.
Vedlagt findes en runddel, der placeres i toppladen
for at lukke hullet til røgafgangen.

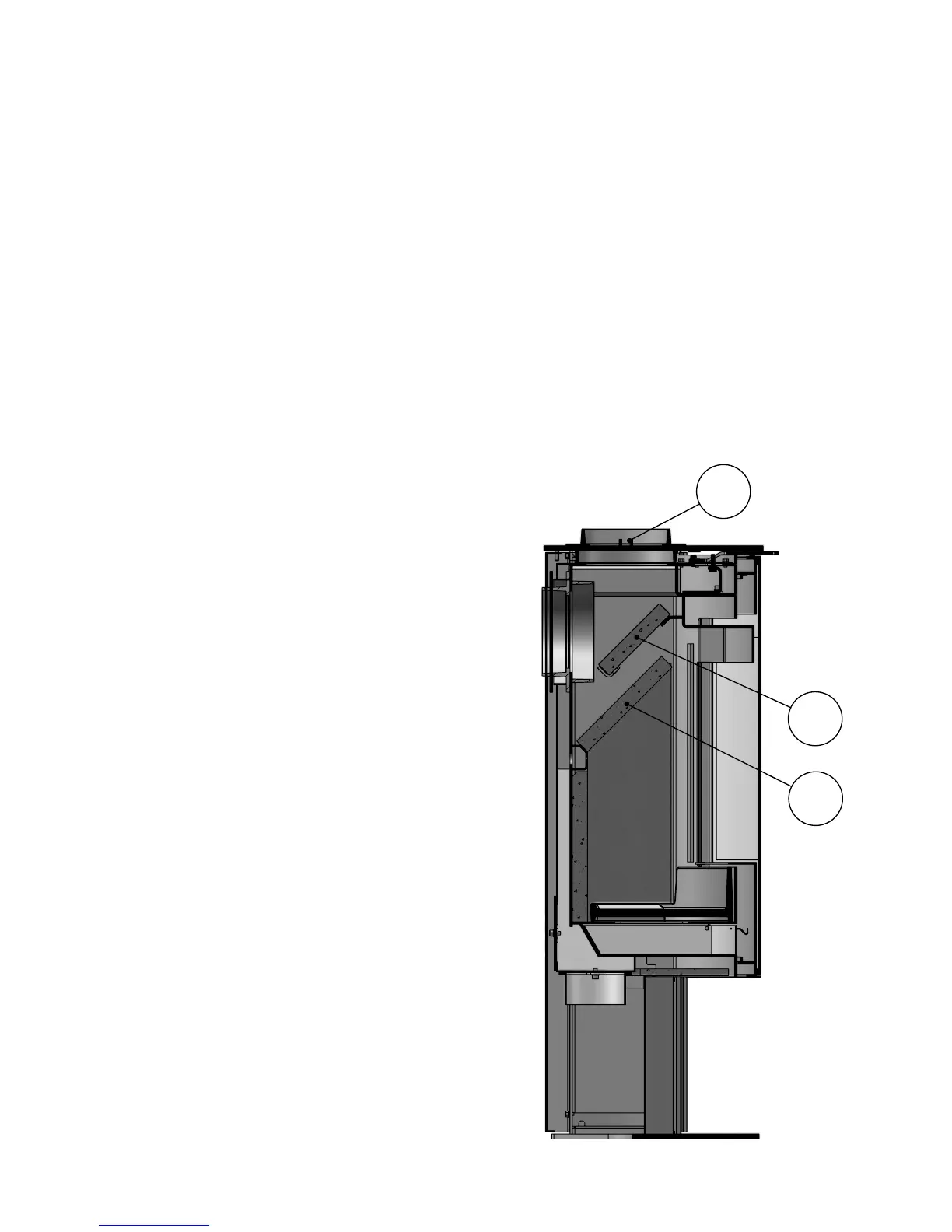

Placering af røgledeplader
Røgledepladerne (2) og (3), der er udført i vermiculi-
te, er placeret ved modtagelsen.
Man skal sikre sig, at røgledepladerne er korrekt
monteret inden en optænding af ovnen finder sted. (
se skitse )
Evt. Frisklufttilslutning
Nedad:
Ovnen er fra fabrikken monteret med en studs under
ovnen for evt. frisklufttilslutning.
Bagud:
Toppladen og konvektionsbagpladen løftes af ovnen
og studsen under ovnen afmonteres.
Den runde plade, der er fikseret med 2 skruer ne-
derst bag på ovnen afmonteres og skrues i stedet
fast, hvor studsen tidligere var monteret under ovnen.
Studsen monteres igen, hvor den runde plade tidlige-
re var monteret bag på ovnen.
Pladejernsbrikken nederst på konvektionsbagpladen
slåes ud med små kontante slag med en hammer ud
for de små ”broer”, der holder brikken på plads.
Konvektionsbagpladen og toppladen løftes på plads
igen.
