- 01 Módulo electrónico - 01 Chasis en tubo de metal - 01 Carenado fijo al chasis - 01 Juego
de freno magnético insertado en el carenado y fijado al chasis - 01 columna de soporte
dividida para el módulo electrónico - 01 columna de soporte horizontal para el sillín - 01
Banco con inserto para columna horizontal + tecla de ajuste- 01 columna separada para
inserción de asiento + conectores- 01 Respaldo para el banco- 02 Pies sueltos con 02
niveladores cada uno, 01 simple y 01 con columna y soporte para el banco- 04 Conectores,
02 para sensores de empuñadura para frecuencia cardíaca y 02 para el módulo electrónico -
02 pies de vela - 12 tornillos - 01 llave Allen - 01 número de llave 16 - 02 pedales
(¡ADVERTENCIA! Los pedales no son iguales, 01 corresponde al lado derecho - letra R
(derecha) en la punta del tornillo -, otra en el lado izquierdo - letra L (izquierda) en la punta
del tornillo).
1
2
BICICLETA HORIZONTAL

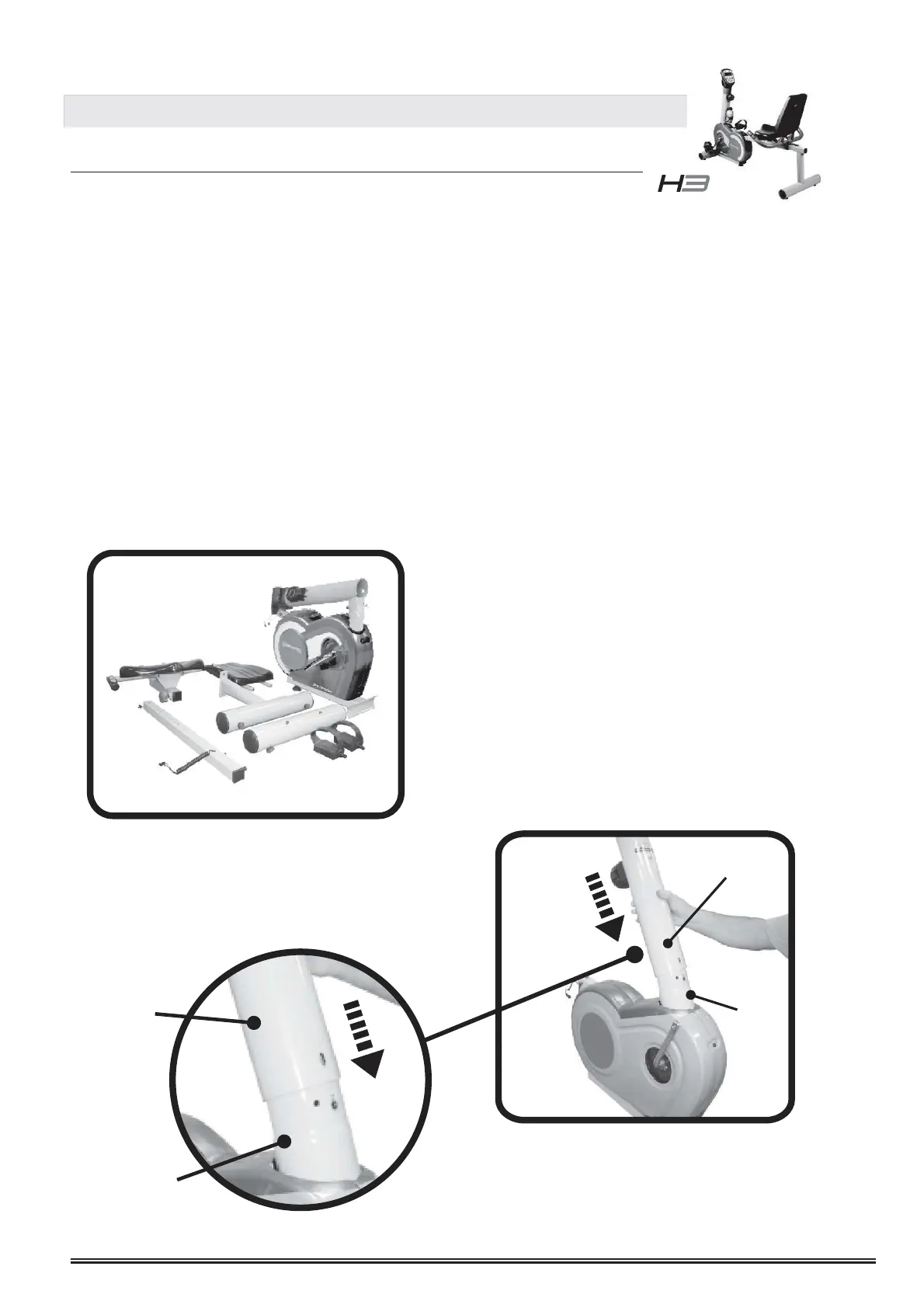

Descripción de las piezas que contiene el embalaje (BICICLETA HORIZONTAL)
A
A1
A
A1
La fijación en orden inverso puede dañar el hilo de fijación tanto del pedal como del pedestal.
Retire el equipo de la caja y
organice las partes sueltas para
identificarlos.
Aj u s t e el tubo de l a
columna de soporte A al
punto A1.
