Movement V3 - Montagem E Instalação

ELIPTICO
Descrição das peças contidas na embalagem (elíptico)
- 01 Módulo Eletrônico - 01 Chassi em tubo metálico- 01 Carenagem fixada ao chassi- 01
Conjunto de freio magnético inserido na carenagem e fixado ao chassi- 01 coluna de suporte
bipartida para o módulo eletrônico, com braços articulados inferiores, e 02 emborrachados
superiores com 02 sensores para freqüência cardíaca- 02 Pés-de-vela- 02 Pedais - 02
Sapatas- 02 Pés fixos com 02 niveladores cada- 02 conjuntos de capas do acabamento
superior dos braços articulados em 02 partes- 02 conjuntos de capas do acabamento inferior
dos braços articulados em 02 partes- 02 conjuntos de capas do acabamento do pedal em 02
partes- 05 Parafusos- 01 Chave combinada - 01 Chave Allen
Montagem e instalação
Para montar seu equipamento , proceda da seguinte forma:
1) Identifique o local em que será instalado o equipamento, atendo-se ao fato de que deverá
sempre manter uma distância mínima de 70 cm em relação a objetos próximos no entorno;
2)O piso deverá ser regular, plano e livre de umidade, medida de precaução que evitará
acidentes ao sair dos aparelhos; disponha todas as partes do equipamento no chão,
identificando-as para iniciar a montagem, como descrito a seguir:
1
2

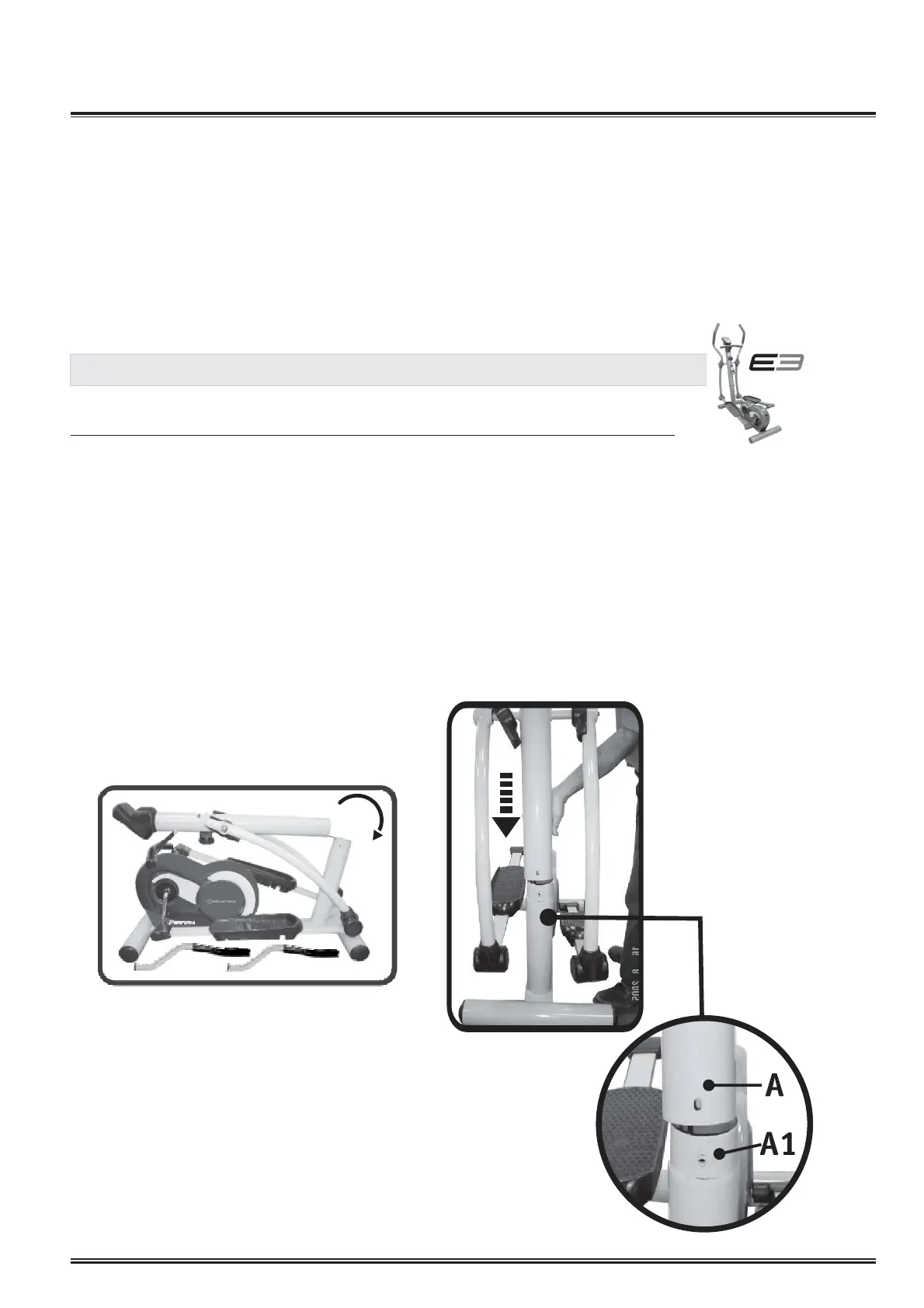

Retire o equipamento da caixa
e disponha as peças soltas para
identificá-las
Encaixe o tubo
da coluna de
suporte A no
ponto A1.
