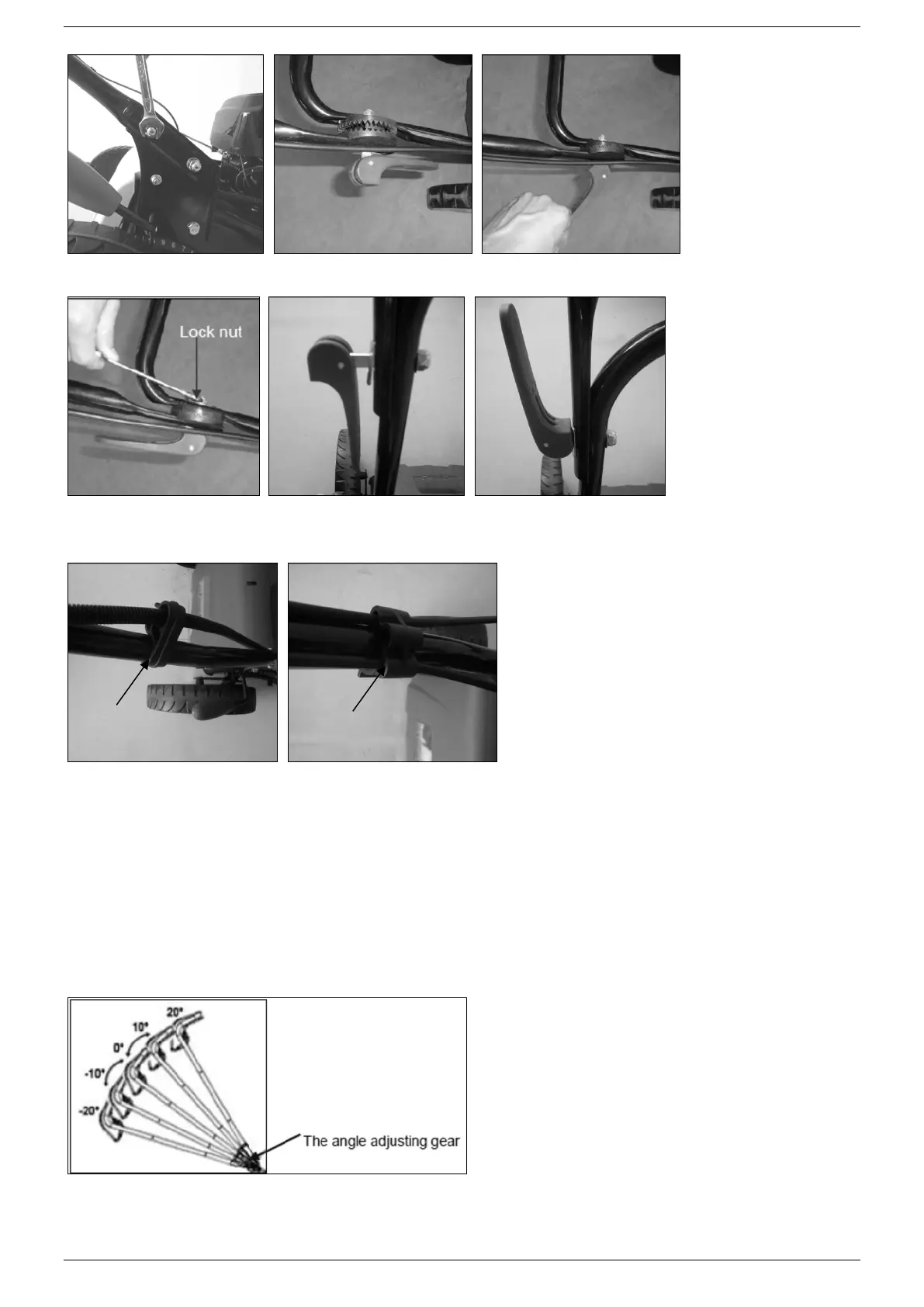

Fig.2D (voor DYM1560EDQ) Fig.2E Fig.2F
Fig.2G Fig.2H (voor DYM1560EDQ) Fig.2I (voor DYM1560EDQ)
Fig 2J Fig.2K
5.2 HET INSTELLEN VAN DE JUISTE HOEK
Voor: DYM1676CD-3/DYM1678D3/DYM162002
A). Trek aan vergrendelhendel om te openen;
B). Draai het bovenste deel van de handgreep in het centrum van het scharniermechanisme naar de
gewenste hoek van -20º tot 20º zoals getoond in Fig.3;
C). Druk tegen de vergrendelhendel om deze te sluiten en het onderste en bovenste deel van de handgreep te
verbinden.
Fig.3
5.3 MONTEREN EN DEMONTEREN VAN DE GRASOPVANGBAK
Kabelklem
Kabelklem
