( A norma 2000/14/EC) 96dB (A) 98dB (A) )
96dB (A)
98 dB(A)
Vibrazione
(A norma EN ISO 5395-1 Annex G & EN
ISO 5395-2)
3,099m/s²
K=1,5 m/s²
3,437m/s²
K=1,5 m/s²
7,291m/s²
K=1,5 m/s²
5.84m/s² K=1.5
m/s²
5. MONTAGGIO
5.1 MANIGLIA PIEGHEVOLE
1. Fissare i manubri inferiori all’apparecchio con manopole di chiusura, bulloni e rondelle (Figg. 2A/2B/2C).
2. Fissare il manubrio inferiore al corpo dell’apparecchio con una chiave inglese adatta. (Fig. 2D). (Solo per
DYM1560EDQ)
3. Sollevare le due leve di bloccaggio per rilasciare il manubrio superiore e piegarlo. (Fig.2E/2H)
4. Spingere le due leve di bloccaggio per bloccare i manubri in posizione di lavoro. (Fig.2F/2I)
5. Regolare la tensione avvitando il dado di chiusura con una chiave adeguata. (Fig.2G)
6. Fissare i ferma-cavo nella posizione illustrata e quindi inserire il cavo. (Fig.2J/2K)

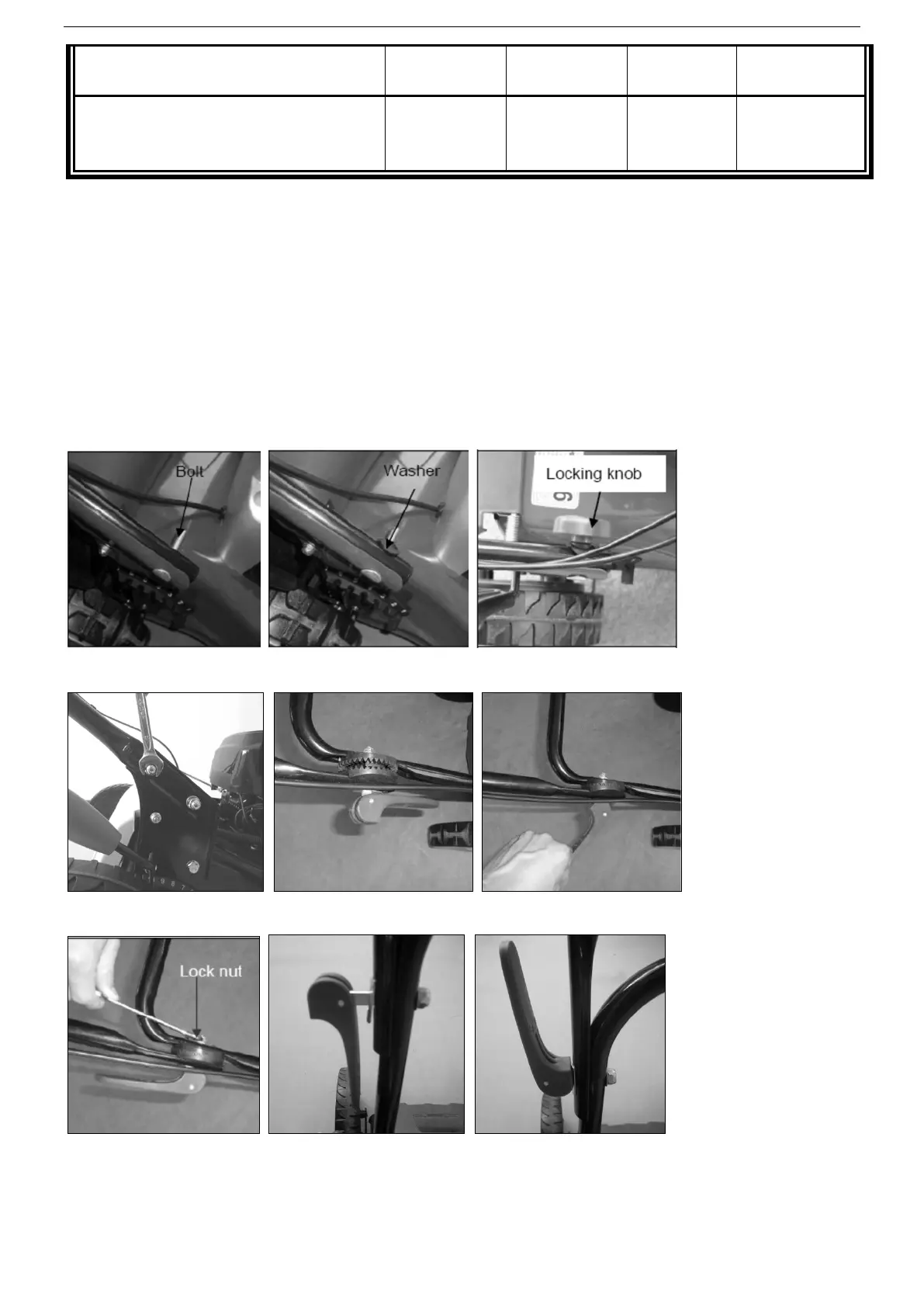

Fig.2A Fig.2B Fig.2C
Fig.2D (per DYM1560EDQ) Fig.2E Fig.2F
Fig.2G Fig.2H (per DYM1560EDQ) Fig.2I (per DYM1560EDQ)
