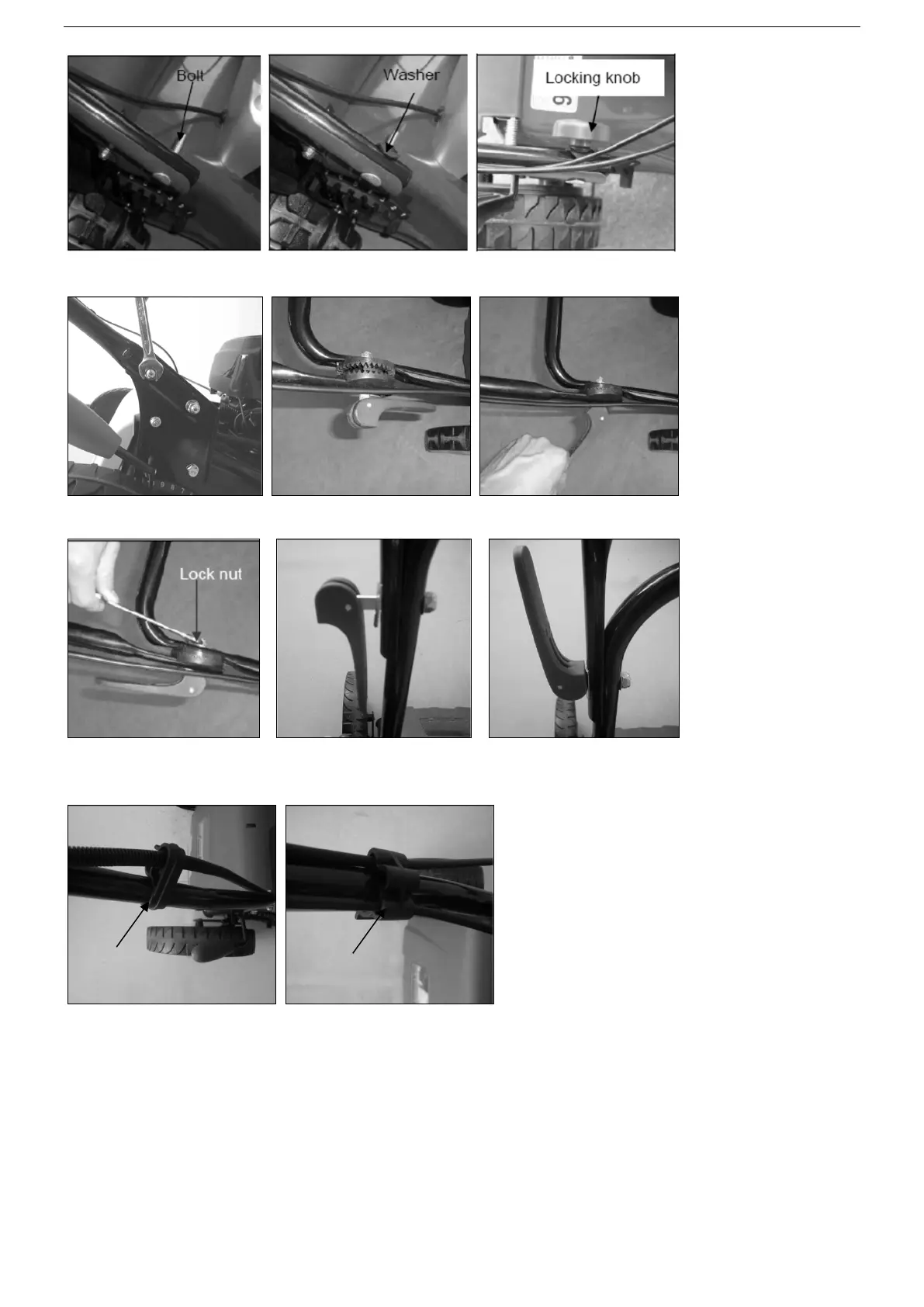

Fig.2A Fig.2B Fig.2C
Fig.2D (pour DYM1560EDQ) Fig.2E Fig.2F
Fig.2G Fig.2H (pour DYM1560EDQ) Fig.2I (pour DYM1560EDQ)
Fig 2J Fig.2K
5.2 RÉGLAGE POUR UN ANGLE APPROPRIÉ
pour: DYM1676CD-3/DYM1678D3/DYM162002
A).Tirez le levier de verrouillage en position d’ouverture ;
B) . Faites tournez la poignée supérieure pour définir l'angle d’engrenage de rotation pour ajuster un angle
approprié dans un intervalle de -20° à 20° indiqué sur la Fig.3;
C) .Appuyez sur le levier de verrouillage en position fermée pour relier la poignée inférieure et la poignée
supérieure.
Serre-câble
Serre-câble
