Mowox PM5160SEHW User Manual

13

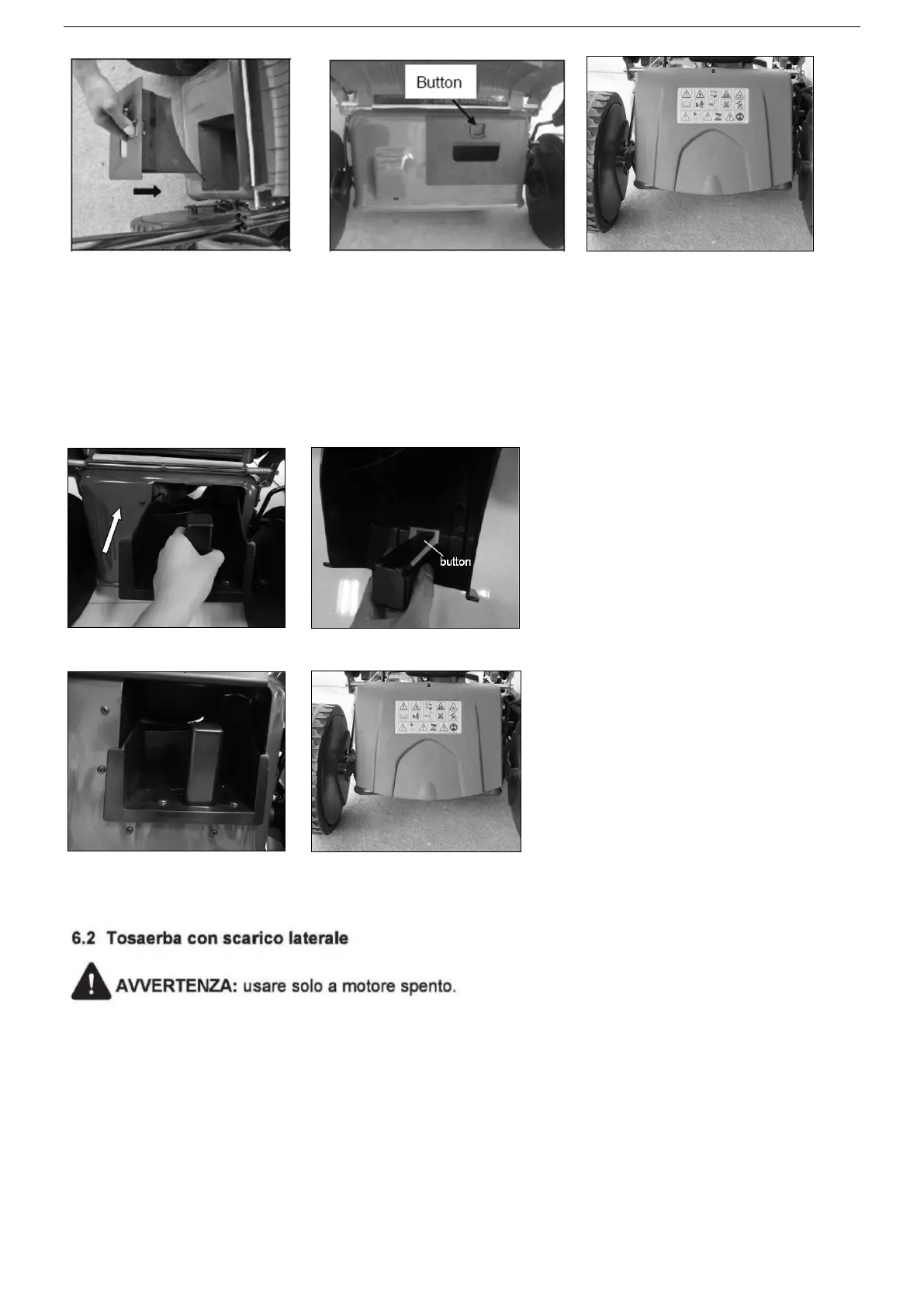

Fig. 8A Fig. 8B Fig. 8C
Per DYM162002:
1. Sollevare il coperchio posteriore e rimuovere il raccoglierba.
2. Inserire il cuneo di pacciamatura nella pedana. Fissare il cuneo con il tasto nell’apertura della pedana
(Fig.8D/Fig.8E/Fig.8F)
3. Rimettere il coperchio (Fig.8G)
Fig.8D Fig.8E
Fig.8F Fig.8G
1. Sollevare il coperchio posteriore e rimuovere il raccoglierba;
2. Installare il cuneo di pacciamatura;
3. Aprire il meccanismo di bloccaggio (Fig. 9A)
4. Sollevare l’aletta laterale per lo scarico laterale (Fig. 9B);
5. Installare la guida di scarico per lo scarico laterale sul perno di supporto posto sull’aletta laterale
(Fig. 9C)
6. Abbassare l’aletta laterale in modo che si appoggi al canale di scarico (Fig. 9D).

Mowox PM5160SEHW Specifications

General

Brand	Mowox
Model	PM5160SEHW
Category	Lawn Mower
Language	English
