Instructions d’Assemblage
Avant d'installer ou d'utiliser ce produit, lisez TOUTE la section de L’INFORMATION IMPORTANTE SÉCURITAIRE au
début de ce document, y compris tout le texte sous les sous-titres.
Inspecter les outils avant utiliser, chercher les pièces endommagées, desserrées et manquantes. Si vous trouvez des
problèmes, n'utilisez pas d'outils tant que ils n’ont pas réparé.
Les composants de cette presse d'atelier sont lourds. Vous aurez besoin d'un assistant pour assembler ce produit en toute
sécurité.
Utilisez les photos des composants (Page 4) et la Liste des Pièces et le Diagramme d'Assemblage à la fin du manuel pour
identifier tous les composants avant l'assemblage.
1. Portez des lunettes de sécurité et des bottes lourd.
2. Glisser chaque Support de Base (38) sous la Colonne de Cadre. Aligner Les trous de boulonnage et insérer les
Boulons (36), traverser la Colonne de Cadre, la Section de Base, puis fixés en place avec les rondelles (9) et les Écrous
(10). Attacher le Support Latéral de la Base (37) à la Colonne du Cadre et au Support de la Base à l’aide de Boulons (30),
de Rondelles (24) et d’Écrous (25).

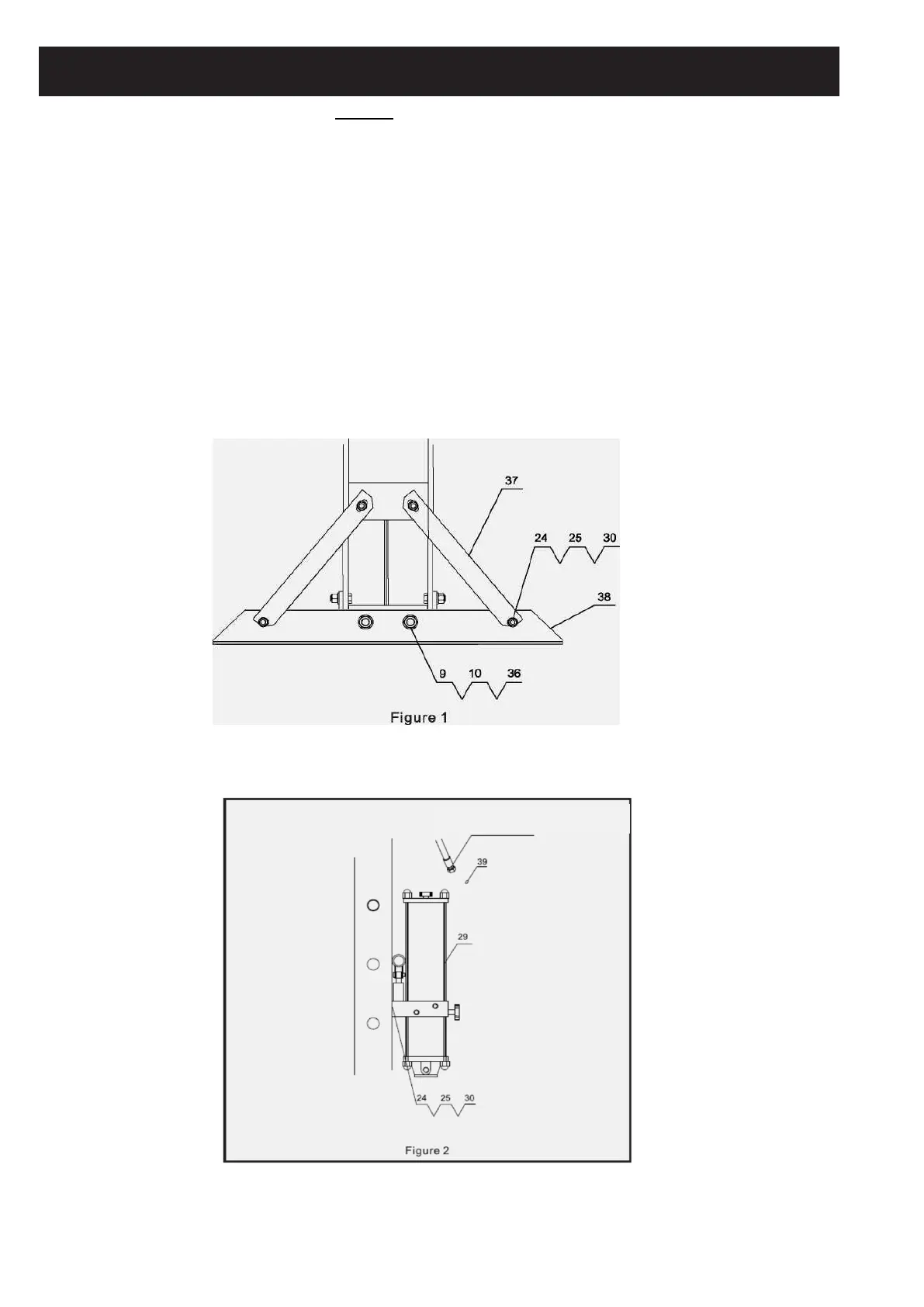

Voir Figure 1
3. Attachez la Pompe (29) à la Colonne de Cadre Droite à l’aide de Boulons (30), de Rondelles (24) et des Écrous (25).
Attachez le Tuyau au Cylindre avec Rondelle en O. Voire Figure 2.
Voir Figure 2.
