GERÄTEBESCHREIBUNG MSA
24 BD 96 SL
DE

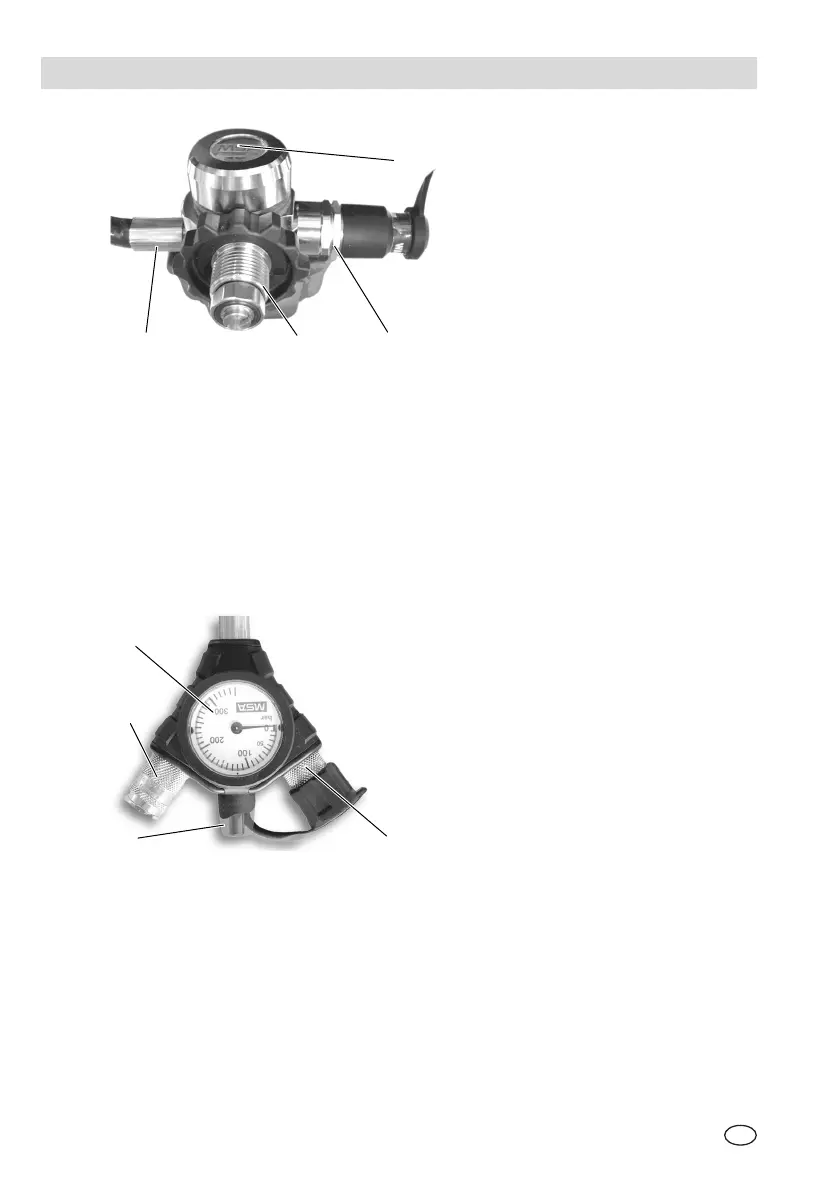

Bild 2 Druckminderer
1
nschluss Mehrkammerleitun
nschluss Druckluft
Flasche
Quick
Fill
Ku
lun
nicht für Standardausführun
4 Plombe
Im unteren Bereich der Trageplatte ist der Druckminderer (siehe Bild 2) montiert.
An ihm befinden sich ein Sicherheitsventil und der Mehrkammerschlauch zum
Anschluss des Kombimanometers. Der Druckminderer reduziert den Flaschen-
druck auf ca. 7 bar. Das Sicherheitsventil reagiert im Falle einer unzulässigen
Druckerhöhung, um Beschädigungen zu verhindern und die Atemluftversorgung
weiter zu gewährleisten.
Bild 3 Kombimanometer
1 Manometer
nschluss Lun
enautomat
Warneinrichtun
Si
nal
feife
4 Zweitanschluss
Am Ende des Mehrkammerschlauchs ist das Kombimanometer (siehe Bild 3)
angeschlossen. Dieses besteht aus dem Manometer (1) selbst, der Kupplung für
den Lungenautomaten (2) sowie einer akustischen Warneinrichtung (3)
(Signalpfeife). Diese gibt beim Absinken des Flaschendrucks unter 55±5 bar ein
kontinuierliches Warnsignal ab. Der Zweitanschluss (4) dient zum Anschließen
eines zweiten Lungenautomaten (z. B. Rettungsset).
3
1
3
1
4
4
