Montáž nabíječky do vozidla
Řada EVOLUTION 6000 Nabíječka do vozidla
7
CZ
Montáž závěsných kolejniček

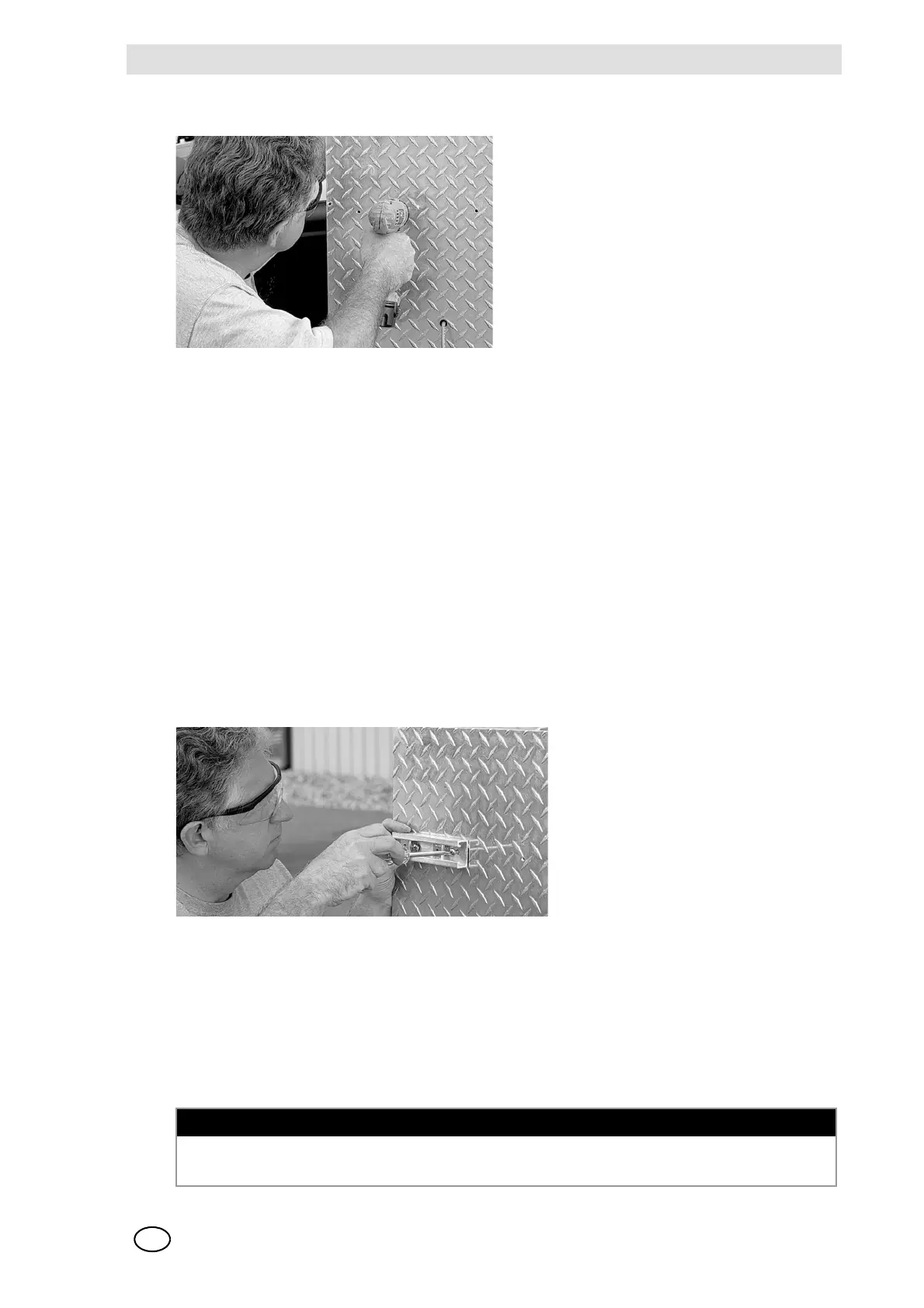

Obr. 2 Montáž závěsných kanálků
(1) Do každé kolejničky vyvrtejte 9/32” (7milimetrovým) vrtákem dva otvory.
Zajistěte, aby otvory byly 1,5 palce (38 mm) od konce kolejniček.
(2) Horní kolejničku podržte nad připojovací pozicí ve vozidle a zakreslete otvory pro vývrty.
Zajistěte, aby byl nad nimi volný prostor alespoň 4 palce (100 mm).
(3) 5milimetrovým vrtákem vyvrtejte dva otvory podle nákresu.
(4) Do obou otvorů vyřežte pomocí závitníku závit 1/4-20 (M6).
(5) Držte dolní kolejničku 6,5 palce (165 mm) uprostřed pod horní kolejničkou [měřeno od středu
jedné kolejničky do středu druhé].
(6) Opakujte kroky 3 a 4 pro dolní kolejničku.
(7) Přišroubujte obě kolejničky pomocí šroubků 1/4-20 (M6).
Montáž nabíječky do vozidla
Obr. 3 Montáž nabíječky do vozidla do kanálků
(1) Matice s pružinou zatlačte do kolejniček [jednu nahoru a dvě dolů] a otočte je o 90 ° do
drážky kolejničky.
(2) Šrouby zatlačte otvory do nabíjecího systému.
(3) Na šrouby umístěte neoprenové antivibrační podložky.
(4) Šrouby a matice srovnejte k sobě a utáhněte je.
Pozor!
Má-li být nabíječka namontována vertikálně, je nutné pod dolní šrouby umístit obě zbývající
antivibrační podložky.
