Autoon asennettavan latauslaitteen kiinnittäminen
EVOLUTION 6000 -sarja Autoon Asennettava Latauslaite
7
FI

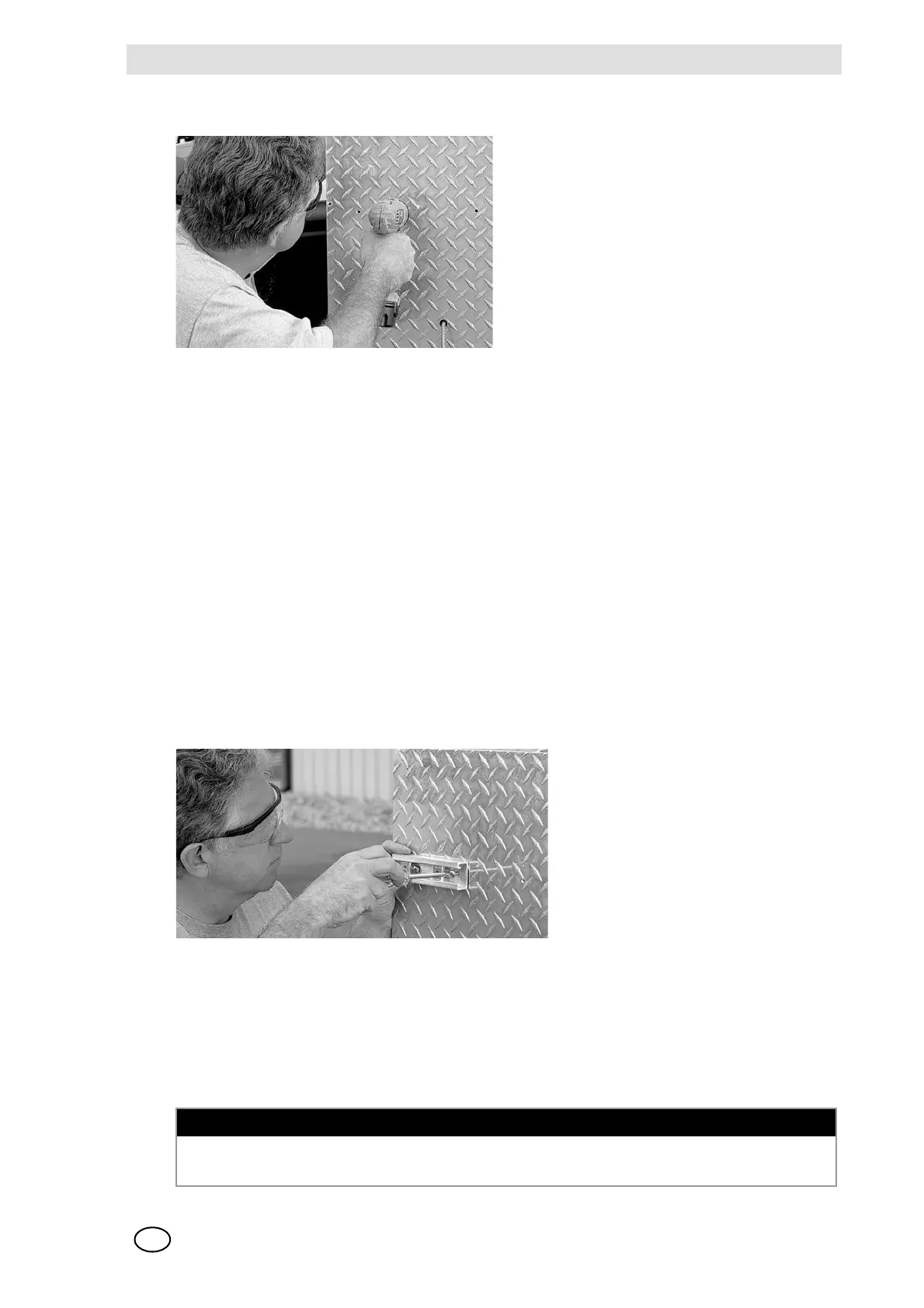

Telineen urien asentaminen
Kuva 2 Kiinnitysreikien poraaminen
(1) Poraa kaksi reikää 9/32:n (7 mm) terällä kumpaankin uraan.
Varmista, että reiät ovat 1,5 tuuman (38 mm) etäisyydellä urien päästä.
(2) Pidä yläpuolelle tulevaa uraa asennuskohdan päällä autossa ja merkitse siihen porausreiät.
Varmista, että asennuskohdan yläpuolelle jää vähintään 4 tuumaa (100 mm) vapaata ti-
laa.
(3) Poraa kaksi reikää 5 mm:n terällä merkittyihin kohtiin.
(4) Tee 1/4-20:n (M6) kierre molempiin reikiin käyttämällä kierretappia.
(5) Pidä alempaa uraa keskeltä 6,5 tuumaa (165 mm) ylemmän uran alapuolella [uran keskeltä
uran keskelle mitattuna].
(6) Toista vaiheet 3 ja 4 kiinnittäessäsi alempaa uraa.
(7) Ruuvaa molemmat urat 1/4-20:n (M6) ruuveilla.
Autoon asennettavan latauslaitteen kiinnittäminen
Kuva 3 Autoon asennettavan latauslaitteen asentaminen kiinnitysreikiin
(1) Työnnä jousimutterit uriin [yksi ylös ja kaksi alas] ja kierrä niitä 90° urien rihloihin.
(2) Työnnä ruuvit reikien läpi latauslaitteeseen.
(3) Aseta neopreenistä valmistetut tärinän estävät aluslevyt ruuveihin.
(4) Aseta ruuvit oikeaan linjaan ja jousimutterit niiden päälle, ja kiristä vielä mutterit.
Huomio!
Jos latauslaite halutaan asentaa pystysuoraan, asenna molemmat jäljelle jääneet tärinän estä-
vät aluslevyt alimpiin ruuveihin.
