Memasang Sistem Pengisi Daya Truk Terpasang
seri EVOLUTION 6000 Pengisi Daya Truk Terpasang
7
ID
Memasang Rel Suspensi

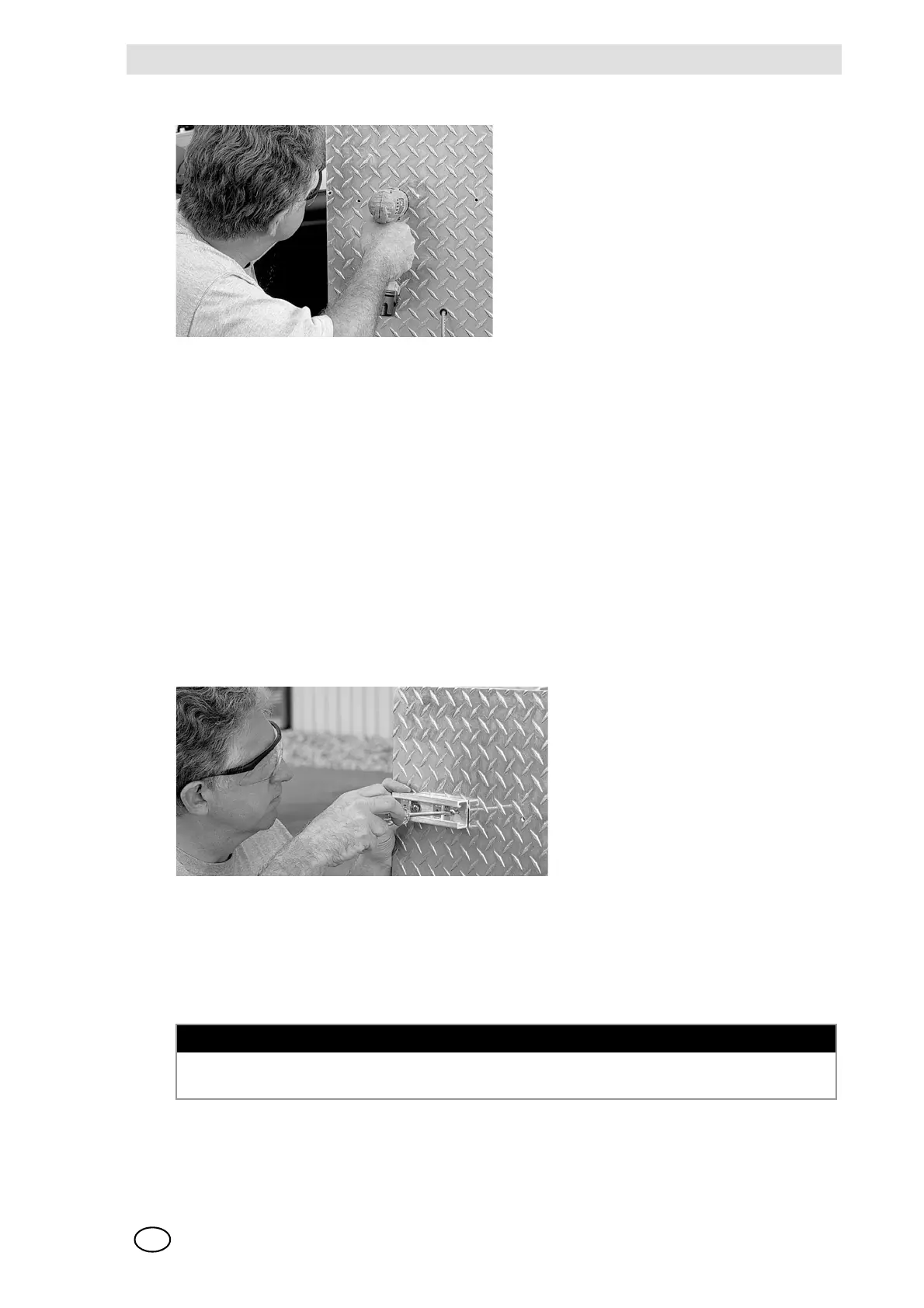

Fig. 2 Memasang Saluran Gantung
(1) Bor dua lubang dengan lebar 9/32 (7 mm) di tiap rel.
 Pastikan agar lubang berukuran 1,5 inci (38 mm) dari ujung rel.
(2) Tahan rel atas pada posisi pemasangan yang disediakan di kendaraan dan gambar lubang
bor.
 Pastikan agar terdapat jarak bebas minimum 4 inci (100 mm) ke atas.
(3) Bor dua lubang dengan lebar 5 mm sama dengan gambar.
(4) Potong ulir 1/4-20 (M6) di kedua lubang bor dengan tap ulir.
(5) Tahan rel bawah 6,5 inci (165 mm) di tengah di bawah rel atas [diukur dari tengah rel ke ten-
gah rel lainnya].
(6) Ulangi langkah 3 dan 4 untuk rel bawah.
(7) Pasang sekrup pada kedua rel dengan sekrup 1/4-20 (M6).
Memasang Sistem Pengisi Daya Truk Terpasang
Fig. 3 Memasang Pengisi Daya Truk Terpasang ke Saluran
(1) Tekan mur pegas di rel [satu di atas dan dua di bawah] dan putar hingga 90° di alur rel.
(2) Tekan sekrup melalui lubang di sistem pengisi daya.
(3) Tempatkan ring anti-getaran neoprena pada sekrup.
(4) Sejajarkan sekrup dan mur pegas ke satu sama lain dan putar bersama.
NOTICE
Jika pengisi daya akan dipasang secara vertikal, kedua ring pemasangan antigetaran yang ter-
sisa akan dipasang pada sekrup bawah.
