Installazione della stazione di ricarica montato su automezzo
EVOLUTION serie 6000 Stazione di ricarica montata su automezzo
7
IT
Montaggio delle guide di sospensione

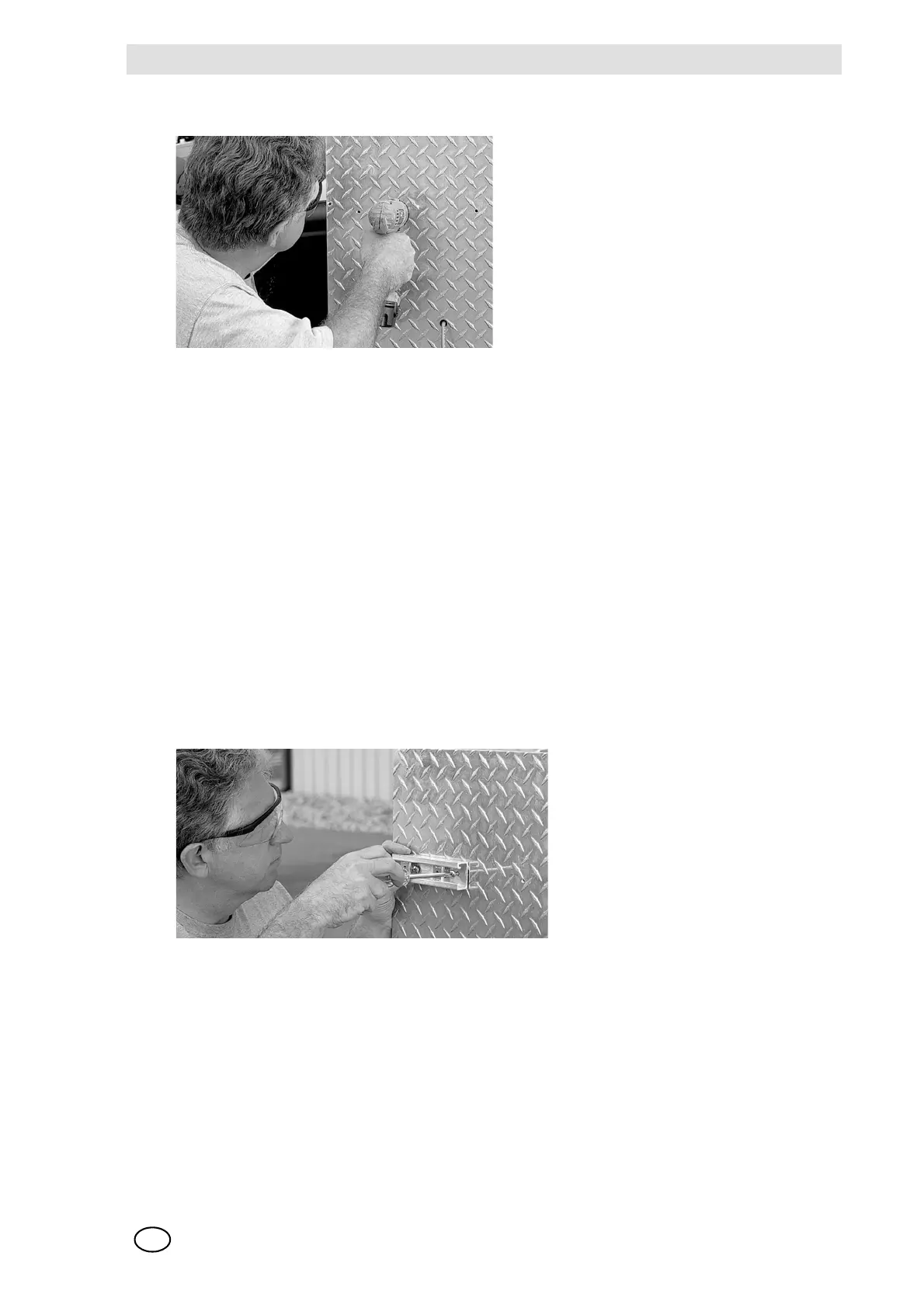

Fig. 2 Montaggio dei canali di sospensione
(1) Praticare due fori con la punta da 9/32 (7 mm) in ciascuna guida.
Accertarsi che i fori distino 1,5 pollici (38 mm) dall'estremità delle guide.
(2) Collocare la guida superiore sulla posizione di montaggio predisposta sul veicolo e tracciare
dei fori da praticare successivamente.
Accertarsi che al di sopra rimanga uno spazio libero di almeno 4 pollici (100 mm).
(3) Praticare due fori con la punta da 5 mm nei punti tracciati precedentemente.
(4) Praticare una filettatura di tipo M6 1/4/20 in entrambi i fori utilizzando il maschio filettato.
(5) Collocare la guida inferiore sotto la guida superiore a 6,5 pollici (165 mm) dal centro di
quest'ultima [distanza misurata da centro a centro delle guide].
(6) Ripetere i punti 3 e 4 per la guida inferiore.
(7) Avvitare su due guide con viti 1/4-20 (M6)
Installazione della stazione di ricarica montata su automezzo
Fig. 3 Installazione della stazione di ricarica montata su automezzo su canali
(1) Spingere i dadi a molla nelle guide [uno sopra e due sotto] e ruotarli di 90° nella scanalatura
della guida.
(2) Far passare le viti attraverso i fori presenti sulla stazione di ricarica.
(3) Collocare le rondelle antivibrazione in neoprene sulle viti.
(4) Allineare viti e dadi a molla gli uni agli altri e avvitare.
