ト ラ ッ ク取付式充電システムの調節
EVOLUTION 6000 赤外線カ メ ラ ト ラ ッ ク取付式充電器
7
JP

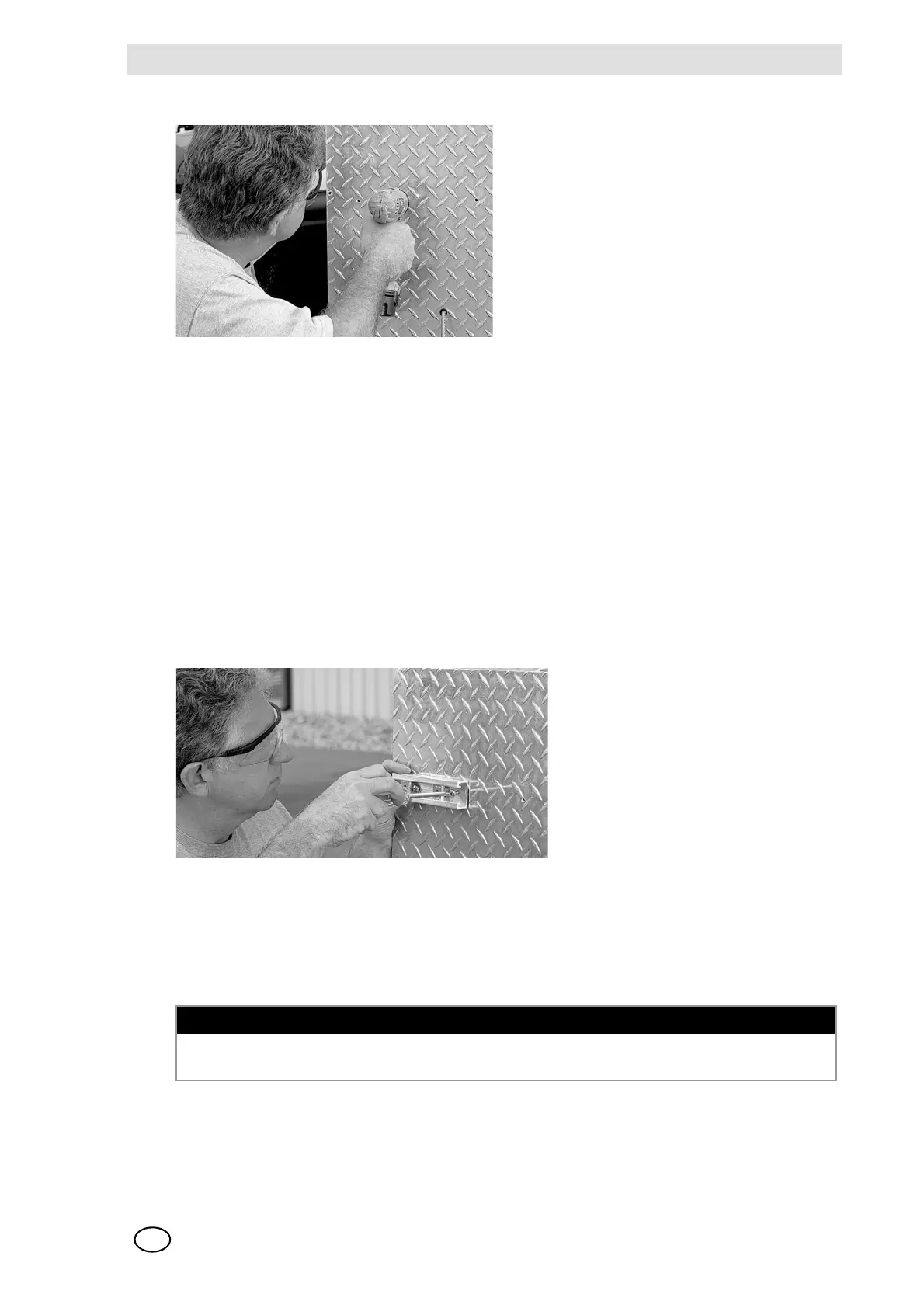

サスペン シ ョ ン レールの取付
図 2 吊 り チ ャ ンネルの取付
(1) 各レールに 9/32 (7 mm) ド リ ルで穴を 2 つ開けます。
レールの端から 1.5 イ ン チ (38 mm) の所に穴を開けて く だ さ い。
(2) 車両にある取付位置の上に上部レールを持ち、 ド リル穴を開けます。
その上に 4 イ ン チ (100 mm) 以上の空間がある こ と を確認し て く だ さ い。
(3) 図のよ う に 5 ㎜ ド リルで穴を 2 つ開けます。
(4) ね じ タ ッ プ を使用 し て両方の ド リル穴に 1/4-20 (M6) の溝を付けます。
(5) 上部レールの下 6.5 イ ン チ (165 mm)( レール中心から レール中心ま で を測定 ) の中央に下部
レールを持ちます。
(6) 下部レールに対 し 、 手順 3 と 4 を繰 り 返 し ます。
(7) 1/4-20 (M6) ね じ で両レールにね じ 留め し ます。
ト ラ ッ ク取付式充電システムの調節
図 3 ト ラ ッ ク取付式充電器のチ ャ ンネルへの取付
(1) ね じ ネ ッ ト を レールに押 し 付け (1 本は上、 2 本は下 )、 レールの溝で 90° 回 し ます。
(2) 充電システムの穴にねじ を押し入れます
(3) ネオプ リ ーン防振ワ ッ シャーをねじに取り付けます。
(4) ねじ と スプ リ ングナ ッ ト を互いに合わせ、 ね じ留め し ます。
注意
充電器を垂直に取 り 付ける場合は、 残 り の防振取付ワ ッ シ ャ ーを両方 と も底部のねじ に取 り
付けます。
