Montaż systemu ładowarki w ciężarówce
EVOLUTION 6000 seria Ładowarka montowana w ciężarówce
7
PL
Montowanie podwieszanych szyn

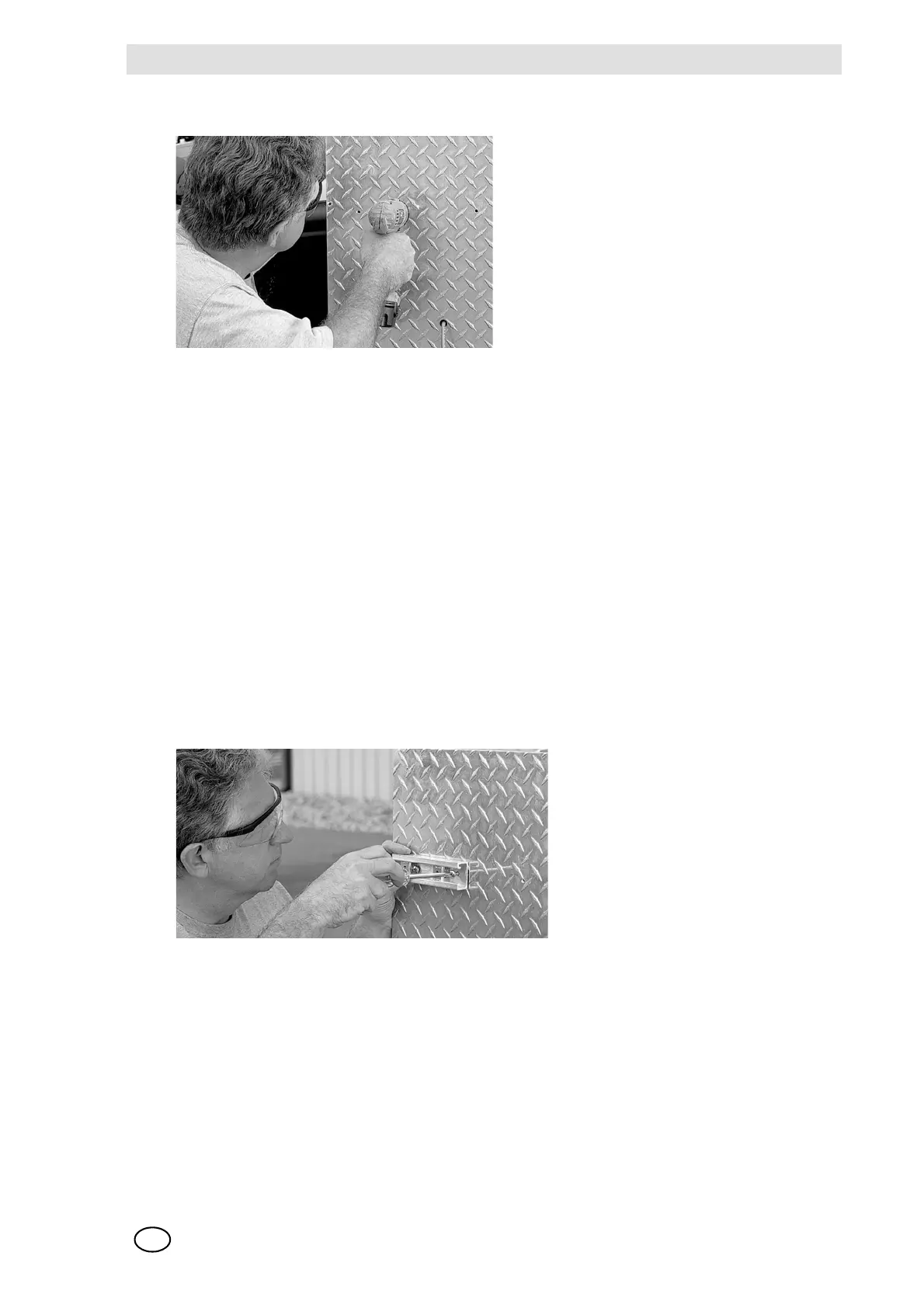

Rys. 2 Montaż korytek wiszących
(1) Wywiercić dwa otwory za pomocą wiertła 9/32 (7 mm) w każdej z szyn.
Upewnić się, że otwory znajdują się 1,5 cala (38 mm) od końca szyn.
(2) Przytrzymać górną szynę nad miejscem montażu w pojeździe i narysować miejsca otworów
do wywiercenia.
Upewnić się, że powyżej pozostaje minimum 4 cale (100 mm) wolnej przestrzeni.
(3) Wywiercić dwa otwory za pomocą wiertła 5 mm w zaznaczonych miejscach.
(4) Nagwintować obydwa otwory, używając gwintownika 1/4-20 (M6).
(5) Przytrzymać dolną szynę w odległości 6,5 cala (165 mm) od górnej szyny [mierząc od
środka szyny do środka szyny].
(6) Powtórzyć kroki 3 i 4 dla dolnej szyny.
(7) Przykręcić obie szyny śrubami 1/4-20 (M6).
Montaż systemu ładowarki w ciężarówce
Rys. 3 Montaż ładowarki samochodowej w korytkach
(1) Wcisnąć nakrętki sprężynowe w szyny [jedną powyżej i dwie poniżej] i przekręcić o 90° w
spoinie szyny.
(2) Wkręcić wkręty w otwory systemu ładującego.
(3) Umieścić na śrubach neoprenowe uszczelki antywibracyjne.
(4) Dopasować do siebie wkręty i nakrętki sprężynowe i dokręcić.
