การเชื่อมต่อกับระบบชาร์จไฟฟ้าแบบติดตั้งบนรถบรรทุก
EVOLUTION 6000 เครื่องชาร์จไฟฟ้าแบบติดตั้งบนรถบรรทุก
7
TH

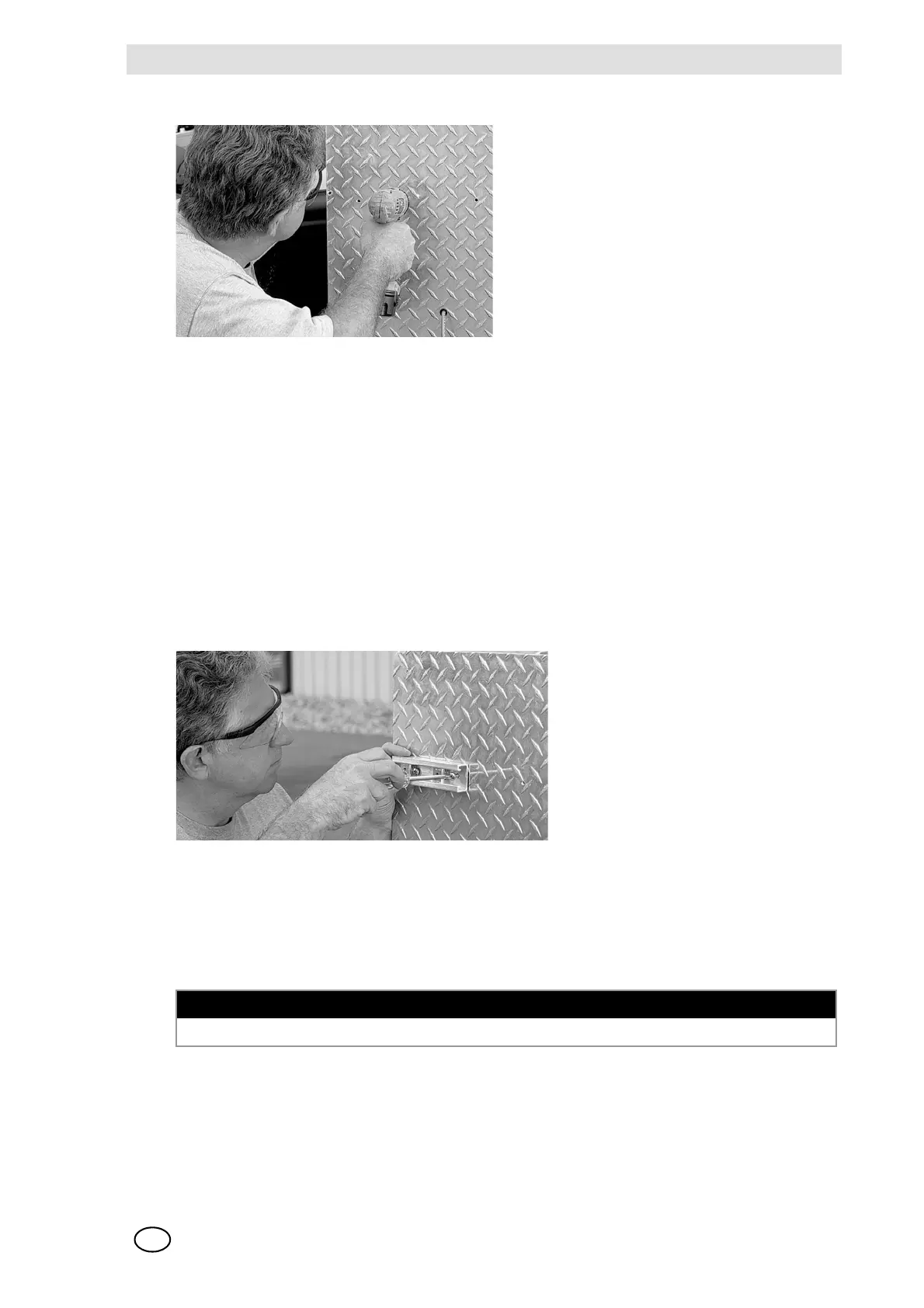

การติดตั้งบนราวแขวน
Fig. 2 การติดตั้งร่องแขวน
(1) เจาะรูสองรูด้วยสว่านขนาด 9/32 (7 มม.) ที่ราวแต่ละด้าน
ให้แน่ใจว่ารูอยู่ห่างจากปลายราง 1.5 นิ้ว (38 มม.)
(2) จับด้านบนของรางให้อยู่เหนือจุดติดตั้งที่มีอยู่ในรถและทำเครื่องหมารูที่จะเจาะ
ให้แน่ใจว่ามีที่ว่างด้านบนอย่างน้อย 4 นิ้ว (100 มม.)
(3) เจาะรูสองรูด้วยสว่านขนาด 5 มม.ตามที่ทำเครื่องหมายไว้
(4) ตัดปลอกขนาด 1/4-20 (M6) ในรูที่เจาะทั้งสองรูโดยใช้ปลอกเกลียวใน
(5) จับราวล่างขนาด 6.5 นิ้ว (165 มม.) ที่ตรงกลางใต้ราวบน [วัดจากกลางราวถึงกลางราว]
(6) ทำซ้ำขั้นที่ 3 และ 4 สำหรับราวล่าง
(7) ขันสกรูที่ราวทั้งสองด้วยสกรูขนาด 1/4-20 (M6)
การเชื่อมต่อกับระบบชาร์จไฟฟ้าแบบติดตั้งบนรถบรรทุก
Fig. 3 ติดตั้งเครื่องชาร์จไฟฟ้าของรถบรรทุกเข้ากับช่อง
(1) กดแหวนสกรูสปริงเข้าในราง [หนึ่งตัวด้านบนและสองตัวด้านล่าง] แล้วหมุน 90° ในร่องราง
(2) กดสกรูผ่านรูเข้าไปในระบบชาร์จไฟฟ้า
(3) วางแหวนครอบนีโอพรีนป้องกันการสั่นบนสกรู
(4) ซ้อนสกรูและแหวนสกรูสปริงเข้าด้วยกันแล้วไขพร้อมกัน
หมายเหตุ
ถ้าจะต้องติดตั้งเครื่องชาร์จไฟฟ้าในแนวตั้ง ให้ใส่แหวนครอบป้องกันกรสั่นที่เหลือบนสกรูด้านล่าง
