Instalación del cargador para montaje en camión
Serie EVOLUTION 6000 Sistema cargador de baterías para montaje en camión
7
ES

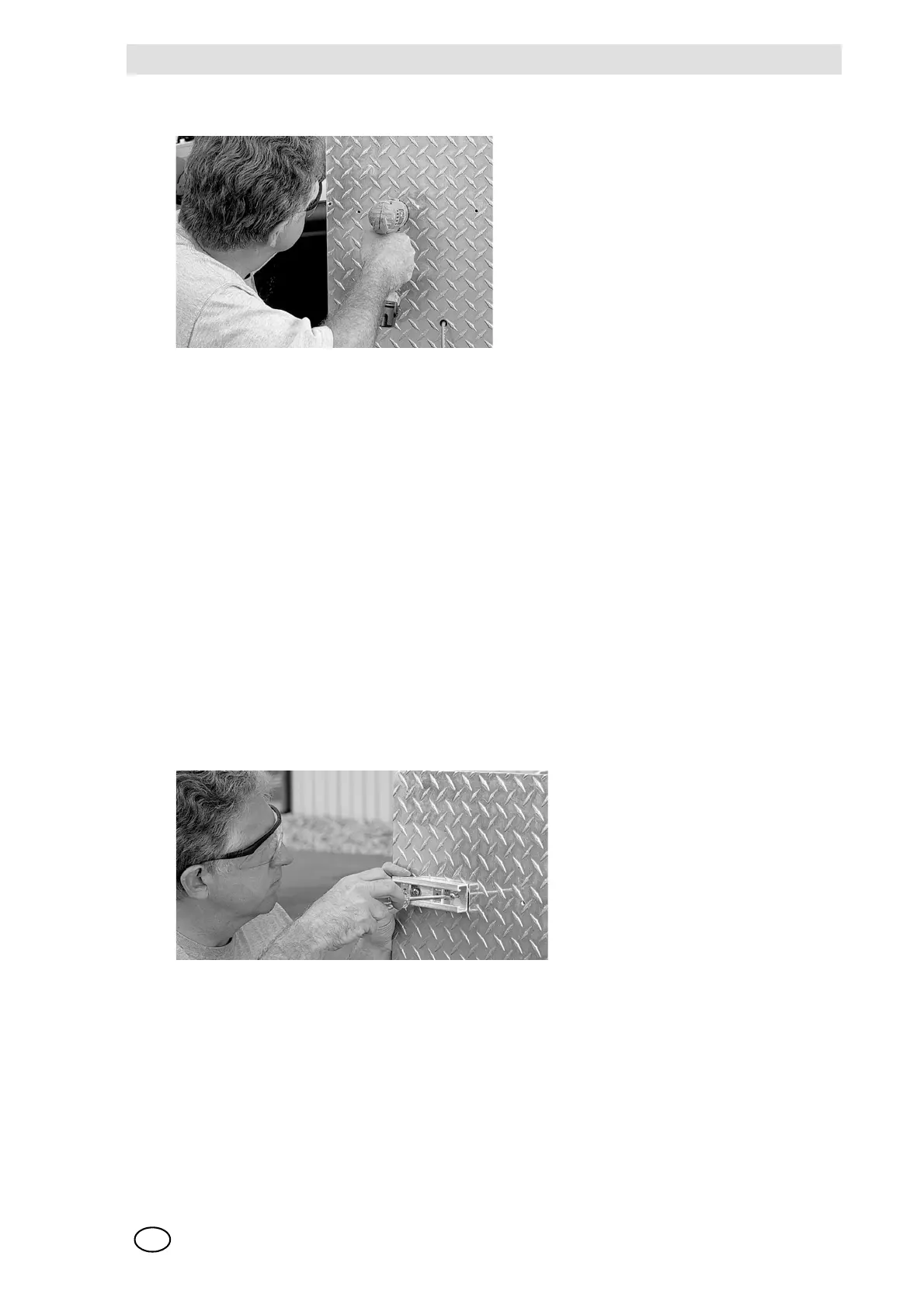

Montaje de las canaletas de suspensión
Fig. 2 Canales de montaje/montaje suspendido
(1) Taladre dos orificios con una broca de 9/32 (7 mm) en cada una de las canaletas.
Asegúrese de que los orificios se encuentran a 1,5 pulgadas (38 mm) desde el extremo
de las canaletas.
(2) Coloque la canaleta superior sobre la posición de montaje prevista en el vehículo y taladre
los orificios.
Asegúrese de que queda un espacio libre mínimo de 4 pulgadas (100 mm) por encima.
(3) Use el canal como plantilla para taladrar dos orificios con la broca de 5 mm.
(4) Haga una rosca de 1/4-20 (M6) en ambos orificios utilizando el macho de roscar.
(5) Sujete la canaleta inferior con el centro a 6,5 pulgadas (165 mm) por debajo del canal supe-
rior [medido entre los centros de los canales].
(6) Repita los pasos 3 y 4 para la canaleta inferior.
(7) Fije ambas canaletas con tornillos de 1/4-20 (M6).
Instalación del cargador para montaje en camión
Fig. 3 Montaje del cargador para montaje en camión en los canales
(1) Introduzca las tuercas con muelle en las canaletas [una arriba y dos abajo] y gírelas 90° en
la ranura de la canaleta.
(2) Pase los tornillos por los orificios del sistema de carga.
(3) Coloque las arandelas antivibración de neopreno en los tornillos.
(4) Alinee los tornillos y las tuercas con muelle entre sí y apriételos.
