Montage des Fahrzeugladesystems
EVOLUTION 6000 Serie Fahrzeugladesystem
7
DE
Montage der Aufhängeleisten

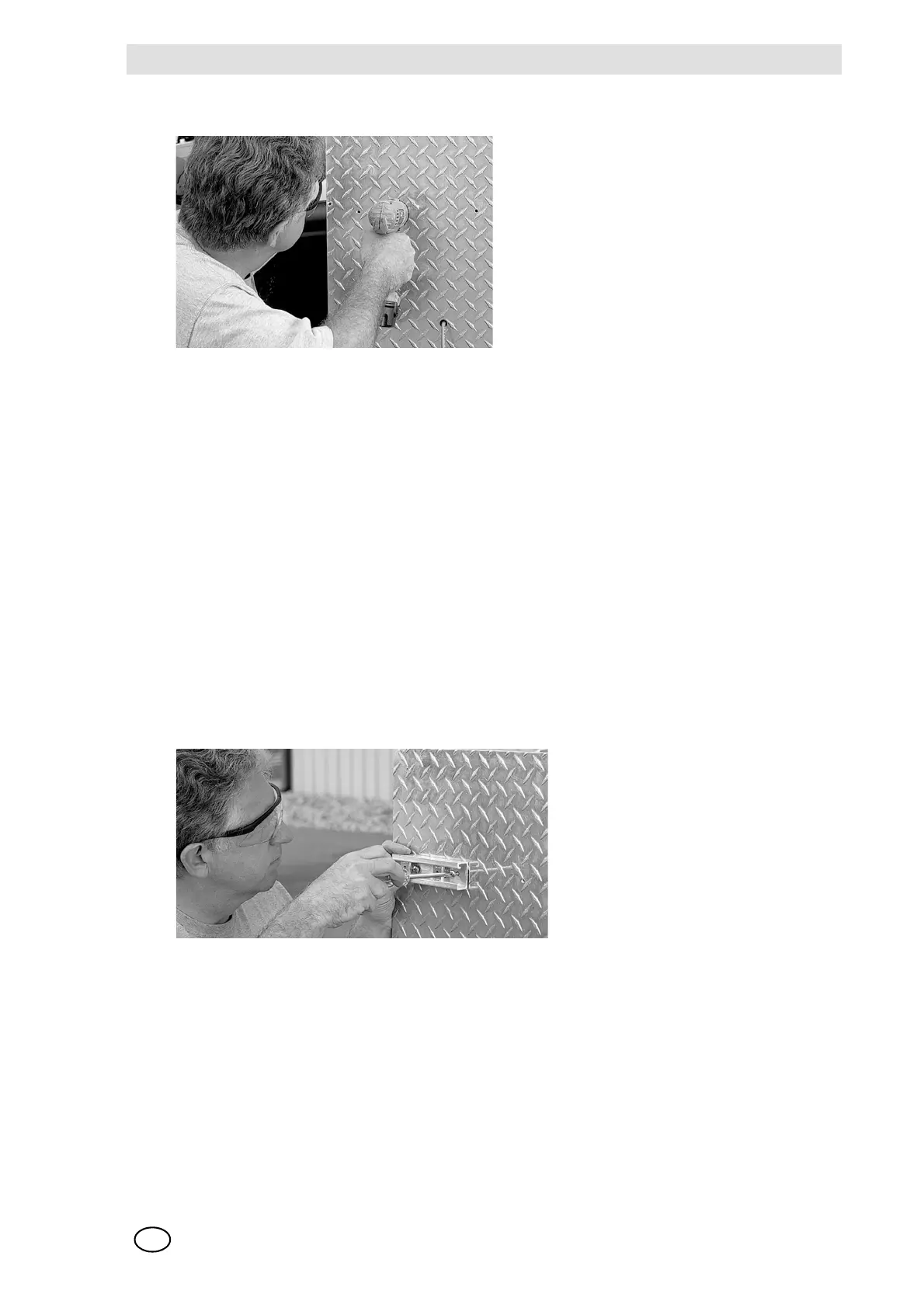

Bild 2 Montage der Aufhängeschienen
(1) Mit dem 9/32 (7 mm)-Bohrer je zwei Löcher in beide Leisten bohren.
Die Löcher jeweils 1,5 inches (38 mm) von den Leistenenden setzen.
(2) Obere Leiste an vorgesehene Montagestelle im Fahrzeug halten und Bohrungen anzeich-
nen.
Achten Sie dabei auf mindestens 4 inches (100 mm) Freiraum nach oben.
(3) Zwei Bohrungen mit dem 5 mm-Bohrer wie angezeichnet bohren.
(4) Mit Gewindeschneider ein Gewinde 1/4-20 (M6) in beide Bohrungen schneiden.
(5) Untere Leiste 6,5 inches (165 mm) mittig unter die obere Leiste halten [gemessen von Leis-
tenmitte zu Leistenmitte].
(6) Schritte 3 und 4 für untere Leiste wiederholen.
(7) Beide Leisten mit 1/4-20 (M6)-Schrauben festschrauben.
Montage des Fahrzeugladesystems
Bild 3 Montage des Fahrzeugladesystems an den Aufhängeleisten
(1) Federmuttern in die Leisten schieben [eine oben und zwei unten] und um 90° in die Leisten-
nut drehen.
(2) Schrauben durch die Löcher des Ladesystems schieben.
(3) Antivibrationsdistanzscheiben auf die Schrauben setzen.
(4) Schrauben und Federmuttern zueinander ausrichten und miteinander verschrauben.
