Ajuste do sistema de carregamento montado em veículo
EVOLUTION 6000 série Carregador montado em caminhão
7
BR
Montagem das barras de suspensão

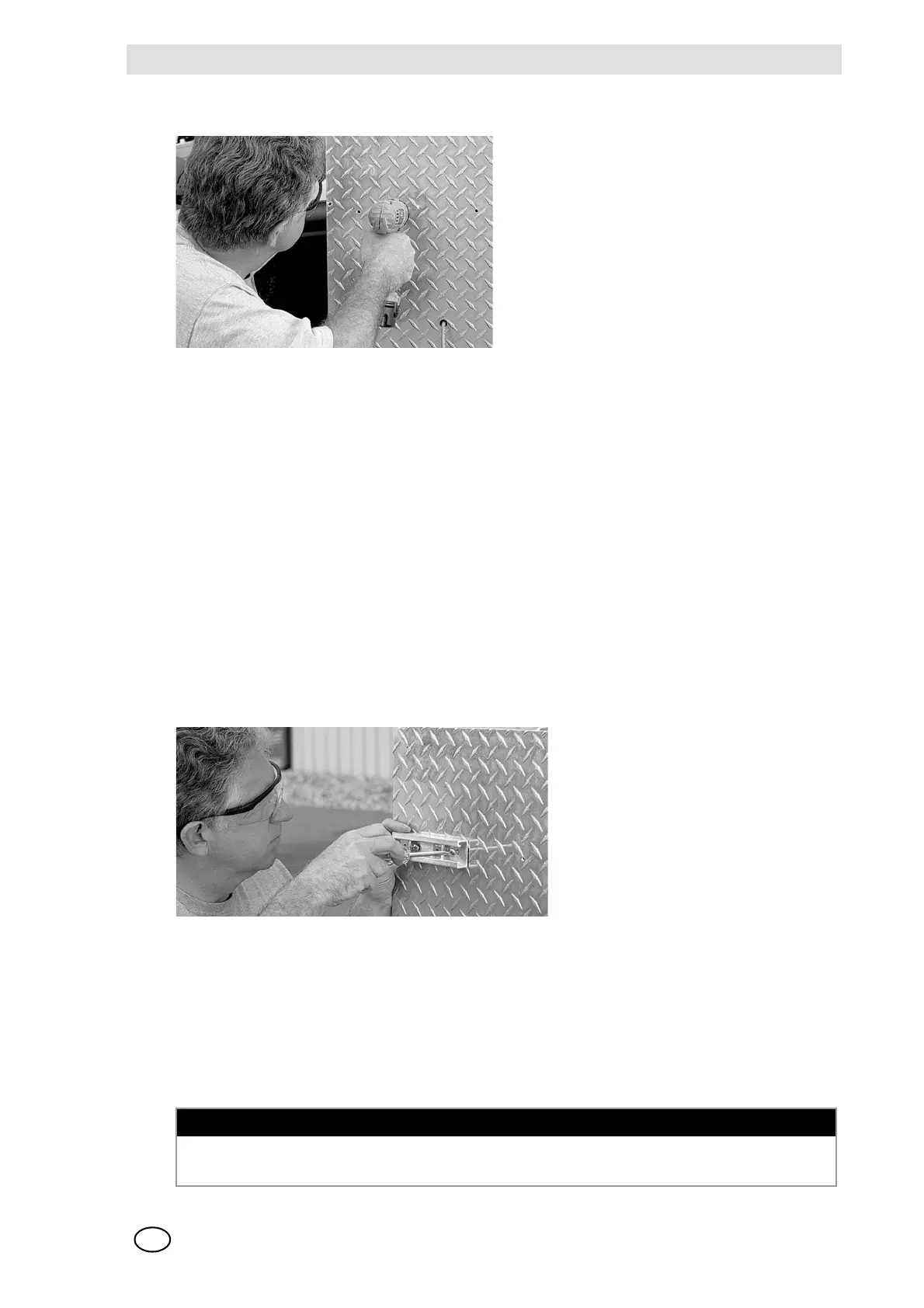

Fig. 2 Montagem de canais de suspensão
(1) Furar dois furos com furadeira 9/32 (7 mm) em cada uma das barras.
Verifique se os furos têm 1,5 polegadas (38 mm) a partir do final das barras.
(2) Segure a barra de cima sobre a posição de montagem prevista no veículo e perfure os furos.
Garanta que um espaço de no mínimo 4 polegadas (100 mm) fique livre acima.
(3) Fure dois furos usando a broca de 5 mm, conforme o desenho.
(4) Corte uma rosca de 1/4-20 (M6) nos dois furos perfurados usando um torno de rosca.
(5) Segure a barra inferior 6,5 polegadas (165 mm) no centro, sob a barra superior (medindo do
centro de uma barra ao centro da outra].
(6) Repita os passos 3 e 4 para a barra de baixo.
(7) Parafuse as duas barras com parafusos 1/4-20 (M6).
Ajuste do sistema de carregamento montado em veículo
Fig. 3 Montagem do carregador montado em veículos nos canais
(1) Empurre as porcas com mola nas barras [uma em cima e duas embaixo] e gire 90° na reen-
trância da barra.
(2) Empurre os parafusos pelos furos no sistema de carregamento.
(3) Coloque arruelas de neoprene antivibração nos parafusos.
(4) Alinhe os parafusos com as porcas de mola e parafuse juntos.
Atenção!
Se o carregador for montado na vertical, as duas arruelas de montagem antivibração devem ser
colocadas na base dos parafusos.
