18

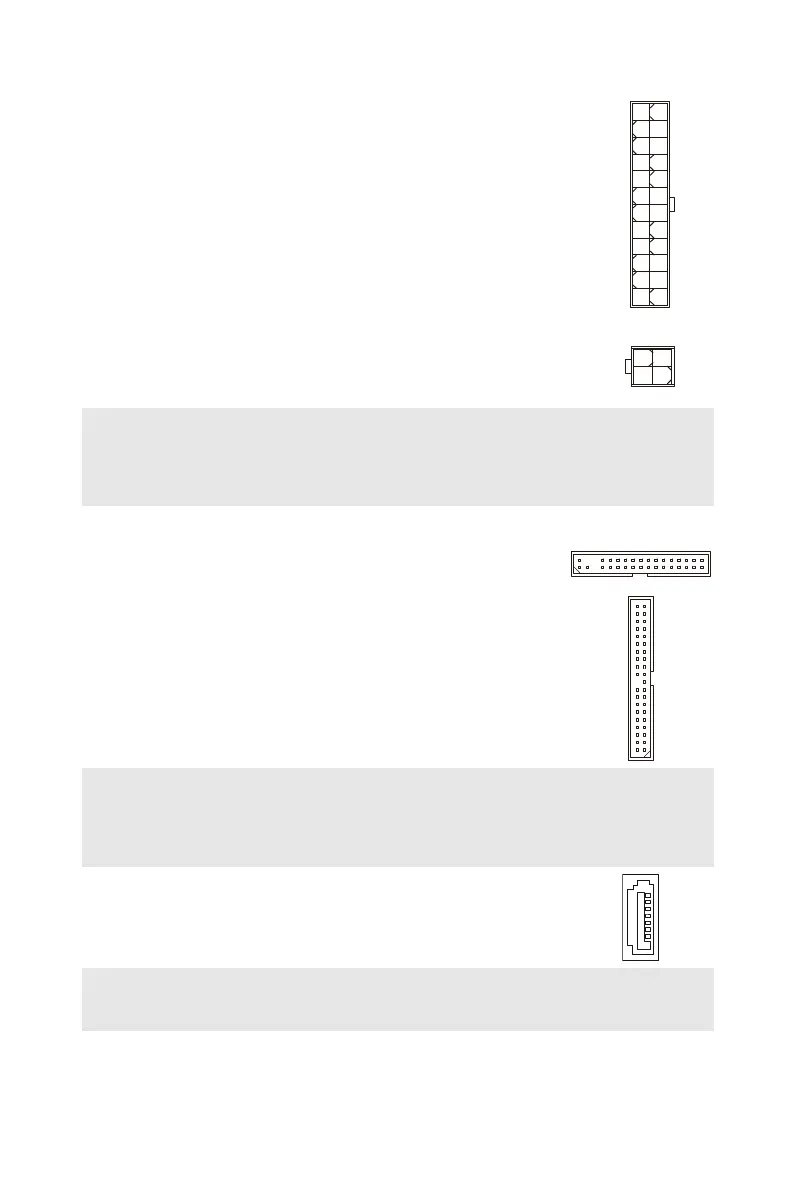

Connecteur d’alimentation ATX 24-Pin:
ATX1
Ce connecteur vous permet de connecter l’alimentation ATX 24-pin.
Pour cela, assurez-vous que la prise d’alimentation est bien
positionnée dans le bon sens et que les goupilles soient alignées.
Enfoncez alors la prise dans le connecteur. Vous pouvez aussi
utiliser une alimentation 20-pin selon vos besoins. Veuillez brancher
votre alimentation d'énergie avec le pin1 et le pin 13 si vous voulez
utiliser l’alimentation ATX 20-pin. (référez-vous à l’image du côté
droit).
GND
+3.3V
-12V
+3.3V
+3.3V
+3.3V
+5V
+5V
+5V
+5V
+5V
Res
GND
GND
GND
GND
5VSB
+12V
+12V
Connecteur d’alimentation ATX 12V:
PWR1
Le connecteur d’alimentation 12V est utilisé pour alimenter le CPU.
+12V
+12V
Important:
Assurez-vous que tous les connecteurs sont reliés à l’alimentation ATX pour assurer une
stabilité de la carte mère. L’alimentation 350 watts (ou supérieur) est recommandée pour
la stabilité du système. La connexion d’alimentation d’ATX 12V doit être plus haut que
18A.
Connecteur Floppy Disk Drive: FDD1
Ce connecteur supporte les formats 360KB, 720KB, 1.2MB,
1.44MB ou 2.88MB.
Connecteur IDE: IDE1
Ce connecteur supporte les disques durs IDE, les lecteurs du
disque optique et d’autres dispositifs IDE.
Important:
Si vous installez deux IDE devices sur un même câble, vous devez configurer le second
dans le mode cable select ou dans le mode master/ slave séparément en configurant le
cavalier. Référez-vous aux documentations d’IDE devices fournis par les vendeurs pour
les instructions d’arrangement de cavalier.
Connecteurs Série ATA: SATA1~4
Ce connecteur est un port d’interface de haute vitesse Série ATA.
Chaque connecteur peut se connecter à un dispositif Série ATA.
Important:
Veuillez ne pas tordre le câble Série ATA à 90 degrés. Cela pourrait l’endommager et
entraîner la perte de données lors des phases de transfert de celles-ci.
