19

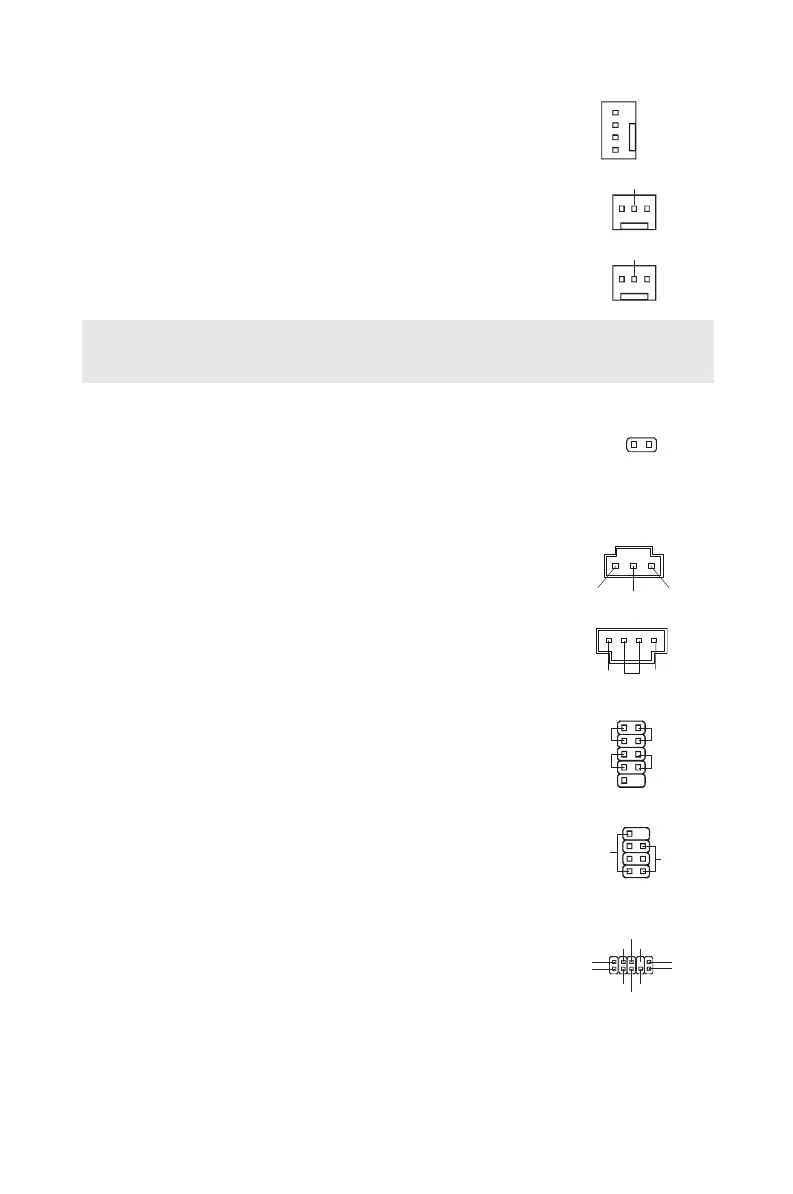

Connecteurs d’alimentation du
ventilateur: FAN_CPU1, FAN _SYS1,
FAN_SYS2
Les connecteurs d’alimentation du système de refroidissement
supportent un système de refroidissement de +12V. Lors de la
connexion du câble, assurez-vous que le fil rouge soit connecté
au +12V et le fil noir connecté au “GND“. Si la carte mère possède
un système de gestion intégré, vous devez utiliser un ventilateur
ayant ces caractéristiques si vous voulez contrôler le ventilateur
du CPU.
GND
GND
Important:
Veuillez vous référer aux ventilateurs du CPU reccomandé sur le site officiel des
processeurs ou consulter les vendeurs pour un ventilateur correcte du CPU.
Connecteur de Châssis Intrusion: JCI1
Ce connecteur est connecté à un cable chassis intrusion
switch. Si le châssis est ouvert, le switch en informera le
système, qui enregistrera ce statut et affichera un écran
d’alerte. Pour effacer ce message d’alerte, vous devez entrer
dans le BIOS et désactiver l’alerte.
CINTRU
Connecteur S/PDIF-Out: JSPD1
Ce connecteur est utilisé pour contacter l’interface S/PDIF
(Sony & Philips Digital Interconnect Format) à la transmission
numérique audio.
VCC
Connecteur CD-In: CD_IN1
Ce connecteur est fournit pour un audio externe d’entrer.
L R
Connecteur Audio Panneau avant:
JFP1~2
Ces connecteurs vous permettent de connecter un audio
electrique en panneau avant et LEDs. Le JFP1 est compatible
avec Intel
®
Front Panel I/O Connectivity Design Guide.
JFP1
HDD
LED
Reset
Switch
LED
JFP2
LED
Speaker
Connecteur Audio Panneau avant:
JAUD1
Ce connecteur vous permet de connecter un audio en panneau
avant. Il est compatible avec Intel
®
I/O Connectivity Design
Guide.
(2)GND
VCC5
NC
(1)MIC_L
Line-out_R
Line_JD(10)
(2)GND
MIC_R
Front to Sense
