MSI 945GCM478 Series User Manual

20

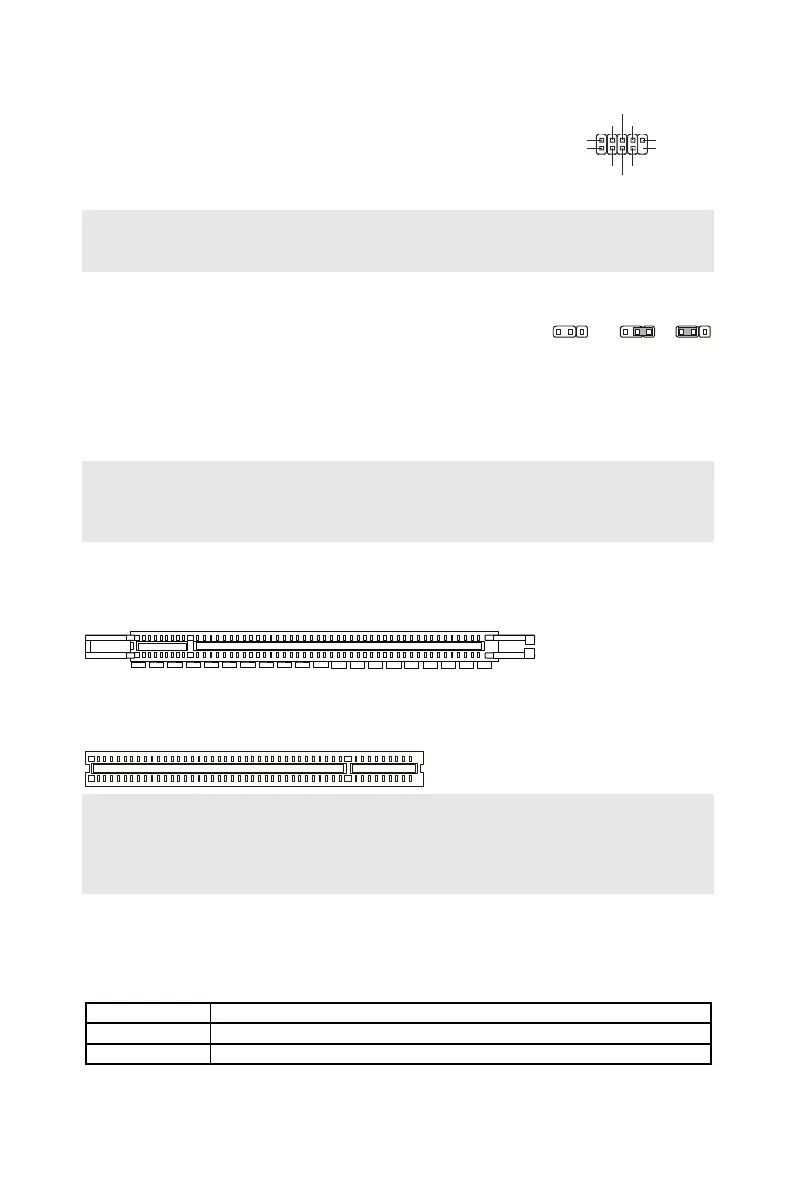

Connecteur USB avant: JUSB1~2
Ce connecteur, compatible avec Intel
®
I/O Connectivity Design
Guide, est idéal pour connecter les USB péripherique
d’interface de haute vitesse tel que USB HDD, cameras
numériques, lecteur MP3, imprimants medems et etc..
N.C.(10)
(2)VCC
USB1-
USB1+
GND
(1)VCC
USB0-
USB0+
GND
Key,no pin(9)
Important:
Notez que les broches VCC et GND doivent être correctment connectés afin d’éviter tout
endommagement.
Cavalier Effacer COMS: JBAT1
Le CMOS RAM intégré reçoit une alimentation d’une batterie
externe qui permet de garder les données de configuration du
système. Avec le CMOS RAM, le système peut
automatiquement démarrer avec les paramètres personnalisés
du BIOS à chaque fois que le PC est allumé. Si vous voulez
effacer la configuration du système, utilisez le JBAT1 pour
effacer les données.
Keep Data
Clear Data
2
2
2
1
1
1
3
3
3
Important:
Vous pouvez effacer le CMOS en positionnant le cavalier sur les broches 2-3 lorsque le
PC n’est pas allumé. Puis il faut remettre le cavalier en position 1-2. Ne surtout pas
effacer le CMOS lorsque le PC est allumé, cela endommagera la carte mère.
Slot PCI (Peripheral Component Interconnect) Express
Le slot PCI Express supporte la carte d’expansion d’interface de PCI Express. Le slot
PCI Express x 16 supporte un taux de transfert jusqu’à 4.0 GB/s.
Slot PCI (Peripheral Component Interconnect)
Le slot PCI supporte la carte LAN, la carte SCSI, la carte USB, et d’autres cartes
ajoutées qui sont compatibles avec les specifications de PCI.
Important:
Lorsque vous ajoutez ou retirez une carte d’extension, assurez-vous que le PC n’est pas
relié au secteur. Lisez la documentation pour faire les configurations nécessaires du
matériel ou du logiciel de la carte d’extension, tels que cavaliers, commutateurs ou la
configuration du BIOS.
PCI Interrupt Request Routing
IRQ est l’abréviation de “interrupt request line”. Les IRQ sont des signaux émis par des
matériels. Les PCI IRQ sont connectés généralement au broches PCI bus INT A# ~ INT
D# comme suivant:
Order 1 Order 2 Order 3 Order 4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT B# INT C# INT D# INT A#
