MSI A320M PRO-C - CPU_FAN1, SYS_FAN1~2: Stromanschlüsse für Lüfter; JLPT1: Parallele Schnittstelle

15
 

Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die
Lüftergeschwindigkeit per Drehzahlsteuersignal. Wenn Sie ein 3-Pin (Non-PWM)
Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit
höchster Drehzahl und kann unangenehm laut werden.


Sie können unterdie Lüfterdrehzahl ändern.



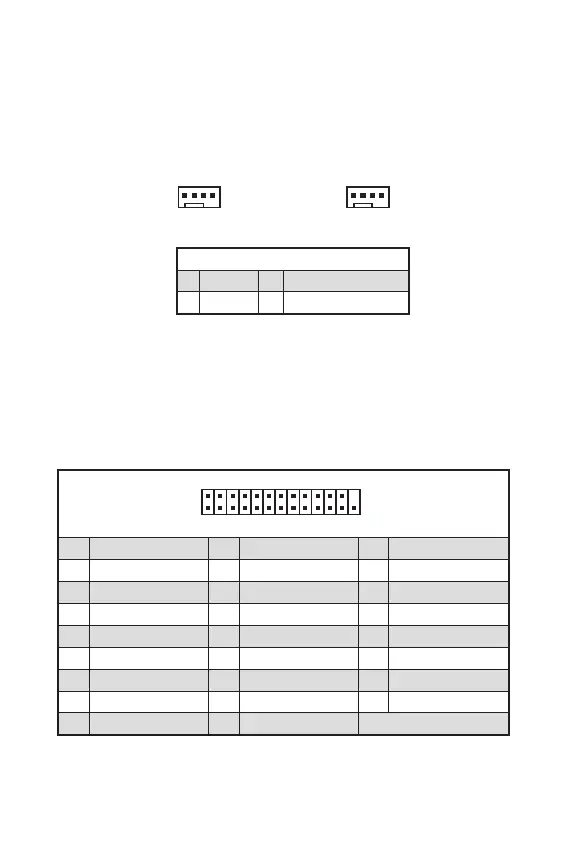

1 Ground 2 +12V
3 Sense 4 Speed Control Signal
1
SYS_FAN1~2
1
CPU_FAN1
1
2 26
25
1 RSTB# 2 AFD# 3 PRND0
4 ERR# 5 PRND1 6 PINIT#
7 PRND2 8 LPT_SLIN# 9 PRND3
10 Ground 11 PRND4 12 Ground
13 PRND5 14 Ground 15 PRND6
16 Ground 17 PRND7 18 Ground
19 ACK# 20 Ground 21 BUSY
22 Ground 23 PE 24 Ground
25 SLCT 26 No Pin

Mit dieser Schnittstellekönnen Sie das optionale parallele Schnittstelle mit dem
Einbausatze verbinden.
