MSI A320M PRO-VD/S User Manual

11
Vue d󾙓ensemble des composants Vue d󾙓ensemble des composants

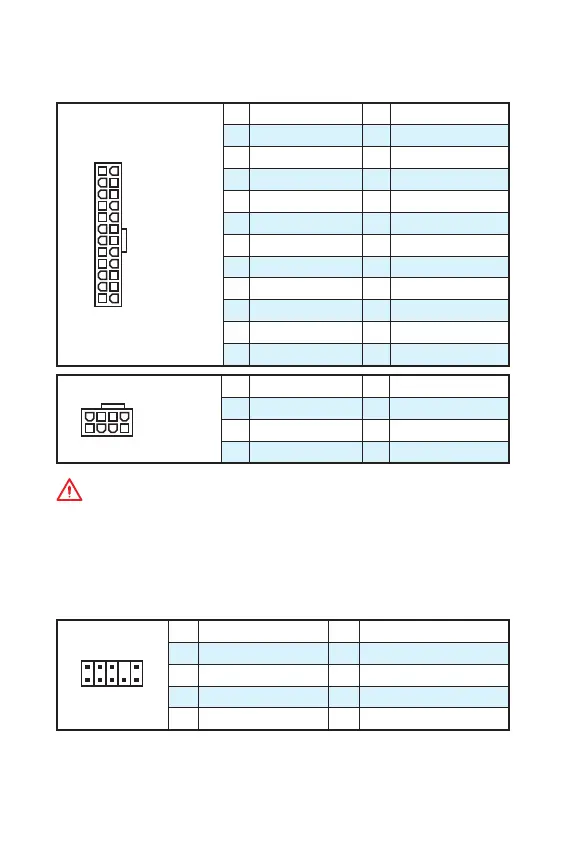

ATX_PWR1, CPU_PWR1: Connecteurs d󾙓alimentation
Ces connecteurs vous permettent de relier une alimentation ATX.
24
131
12
ATX_PWR1
1 +3.3V 13 +3.3V
2 +3.3V 14 -12V
3 Ground 15 Ground
4 +5V 16 PS-ON#
5 Ground 17 Ground
6 +5V 18 Ground
7 Ground 19 Ground
8 PWR OK 20 Res
9 5VSB 21 +5V
10 +12V 22 +5V
11 +12V 23 +5V
12 +3.3V 24 Ground
5
4
1
8
CPU_PWR1
1 Ground 5 +12V
2 Ground 6 +12V
3 Ground 7 +12V
4 Ground 8 +12V
Important
Veuillez vous assurer que tous les câbles d󾙓alimentation sont branchés aux
connecteurs adéquats afin garantir une opération stable de la carte mère.
JAUD1: Connecteur audio avant
Ce connecteur se lie aux jacks audio du panneau avant.
1
2 10
9
1 MIC L 2 Ground
3 MIC R 4 NC
5 Head Phone R 6 MIC Detection
7 SENSE_SEND 8 No Pin
9 Head Phone L 10 Head Phone Detection

MSI A320M PRO-VD/S Specifications

General

Chipset	AMD A320
CPU Socket	AM4
Memory Type	DDR4
Memory Slots	2
Form Factor	Micro ATX
Max Memory	32GB
PCIe x16 Slots	1
SATA Ports	4
Audio	Realtek ALC887
LAN	Realtek 8111H Gigabit LAN
Expansion Slots	2x PCIe x1
USB Ports	6x USB 2.0
Video Outputs	1x VGA
Memory Speed	3200MHz (OC)
M.2 Slot	1
