Vue d’ensemble des composants

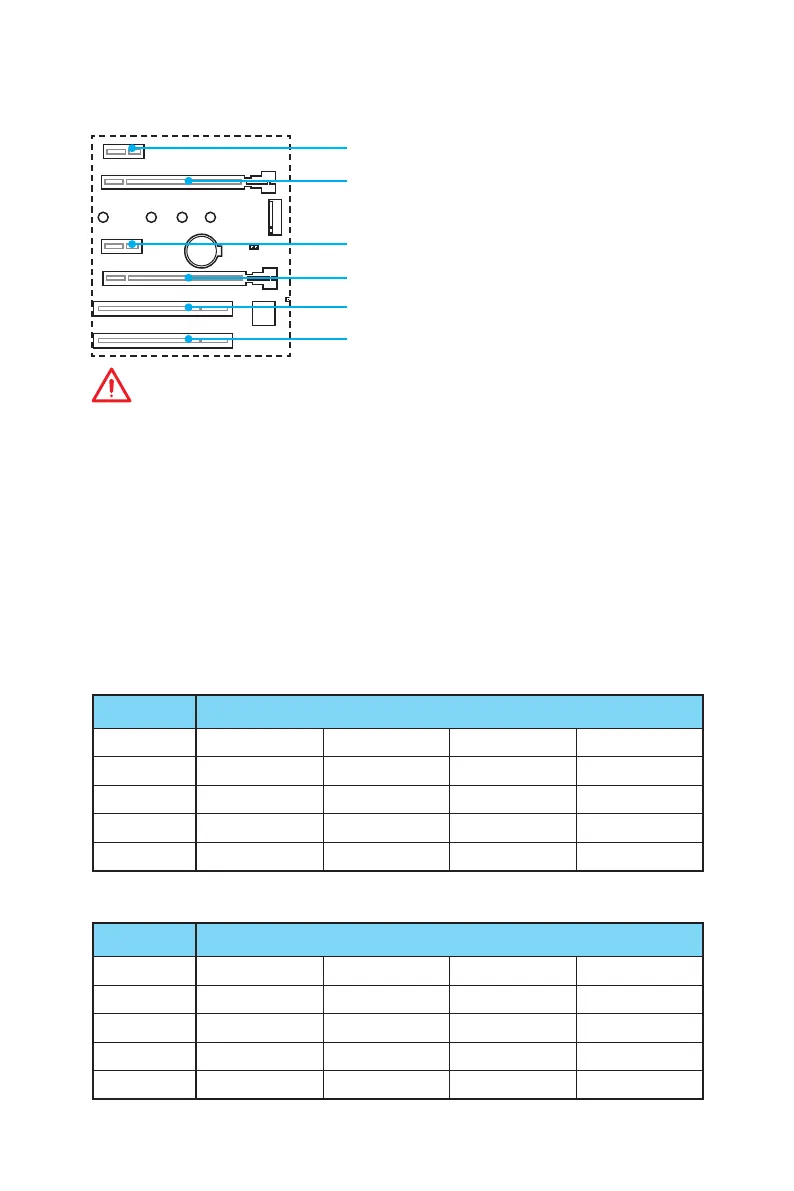

PCI_E1~4, PCI1~2: Slots d’extension PCIe et PCI
PCI_E1: PCIe 2.0 x1
PCI_E2: PCIe 3.0 x16 (processeurs des séries
RYZEN)
PCIe 3.0 x8 (processeurs de série A ou
Athlon™ de 7ème génération)
PCI_E3: PCIe 2.0 x1
PCI_E4: PCIe 2.0 x4
PCI1: slot PCI
PCI2: slot PCI
Important
y
Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme
la barre de support MSI Gaming Series pour supporter son poids et pour éviter la
déformation du slot.
y
Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous
recommandons d’utiliser le slot PCI_E2 pour profiter de performances optimales.
y
Veuillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon
d’alimentation avant d’installer les cartes d’extension. Référez-vous à la
documentation des cartes pour vérifier si un composant ou un logiciel doit être
modifié.
y
Cette carte mère ne peut prendre en charge la technologie AMD
®
CrossFire™ que
lorsque les deux slots PCIe x1 sont vides.
Tableaux de débit PCIe
Pour les processeurs des séries RYZEN
Slot Débit
PCI_E1 Vide 2.0 x1 Vide 2.0 x1
PCI_E2 3.0 x16 3.0 x16 3.0 x16 3.0 x16
PCI_E3 Vide Vide 2.0 x1 2.0 x1
PCI_E4 2.0 x4 2.0 x2 2.0 x2 2.0 x2
M2_1 3.0 x4 3.0 x4 3.0 x4 3.0 x4
Pour les processeurs de série A ou Athlon™ de 7ème génération
Slot Débit
PCI_E1 Vide 2.0 x1 Vide 2.0 x1
PCI_E2 3.0 x8 3.0 x8 3.0 x8 3.0 x8
PCI_E3 Vide Vide 2.0 x1 2.0 x1
PCI_E4 2.0 x4 2.0 x2 2.0 x2 2.0 x2
M2_1 3.0 x2 3.0 x2 3.0 x2 3.0 x2
BAT1
