MSI B350 PC MATE - SATA1~4: Connecteurs SATA 6 Gb;S; JAUD1: Connecteur Audio Avant

14

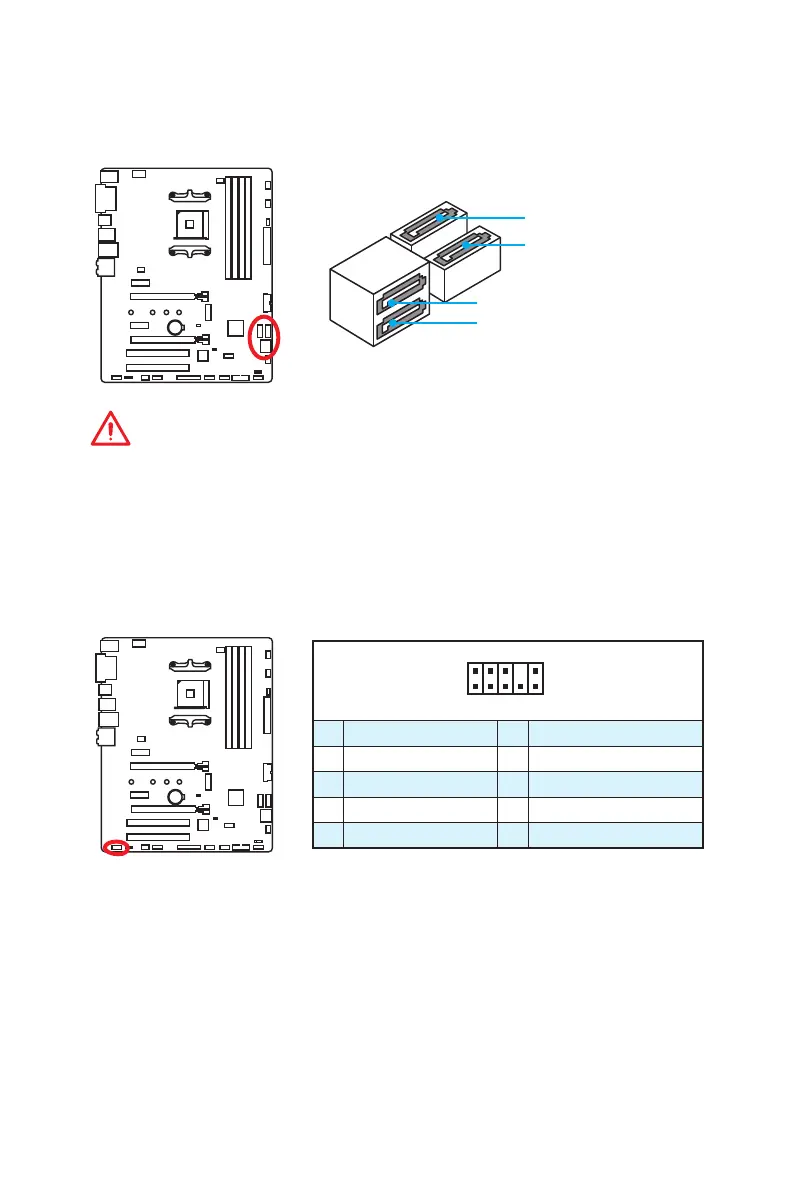

Vue d’ensemble des composants
JAUD1: Connecteur audio avant
Ce connecteur se lie aux jacks audio du panneau avant.
SATA1~4: Connecteurs SATA 6 Gb/s
Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
SATA4
SATA1
SATA2
SATA3
Important
y Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de
données pendant la transmission.
y Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d’espace.
1
2 10
9
1 MIC L 2 Ground
3 MIC R 4 NC
5 Head Phone R 6 MIC Detection
7 SENSE_SEND 8 No Pin
9 Head Phone L 10 Head Phone Detection
