MSI B350 PC MATE - JBAT1: Cavalier Clear CMOS (Réinitialisation BIOS); EZ Debug Leds; Indicateur LED du GPU

21

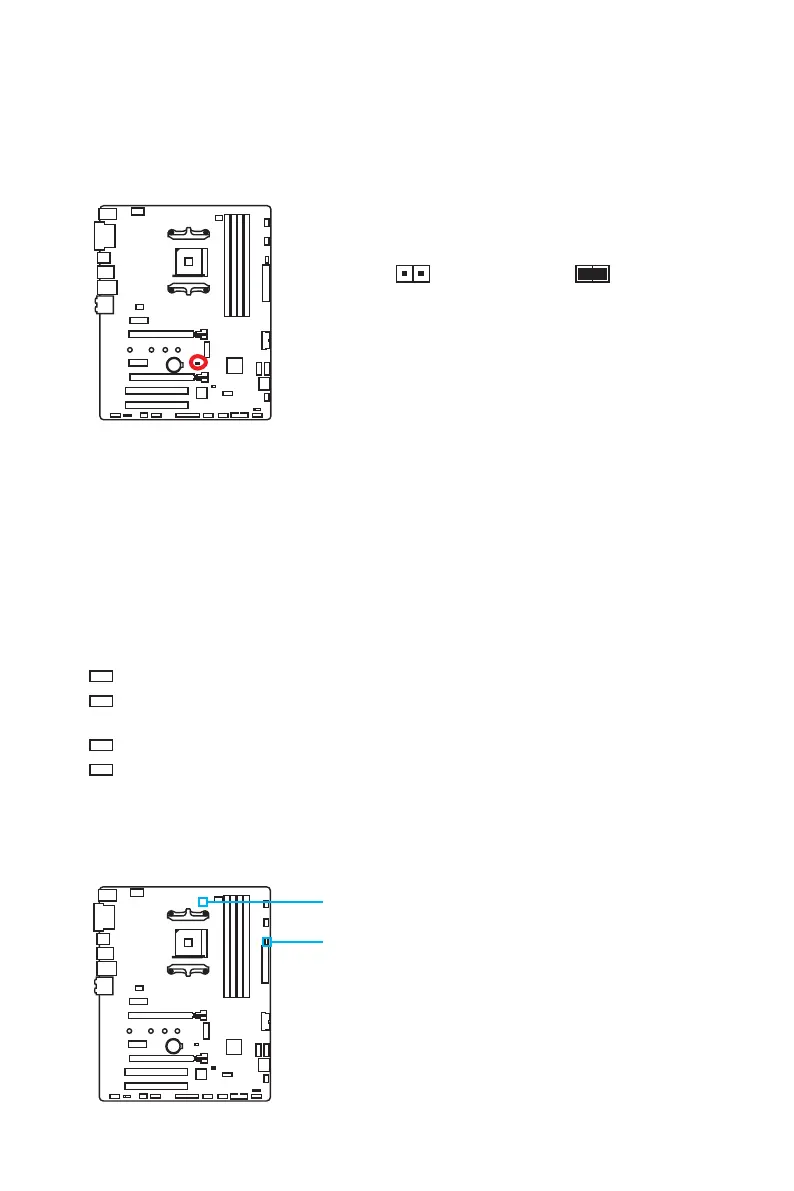

Vue d’ensemble des composants
EZ Debug LEDs
LED du GPU
JBAT1: Cavalier Clear CMOS (Réinitialisation BIOS)
Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située
sur la carte mère afin de conserver les données de configuration système. Si vous
souhaitez nettoyer la configuration système, placez le cavalier sur Effacer CMOS de
manière à nettoyer la mémoire CMOS.
Conserver
les données
(défaut)
Effacer CMOS/
Réinitialiser BIOS
Réinitialiser le BIOS aux valeurs par défaut
1. Eteignez l’ordinateur mais NE PAS débrancher le câble d’alimentation de la prise
électrique (système en mode S5/ Soft-off).
2. Utilisez un couvercle de cavalier pour fermer JBAT1 pour environ 5-10 secondes.
3. Enlevez le couvercle de cavalier du JBAT1.
4. Allumez l’ordinateur.
EZ Debug LEDs
Ces LED indiquent l’état des composants clés au cours du processus de démarrage.
En cas d’erreur, la LED correspondante reste allumée jusqu’à ce que le problème soit
résolu.
Indicateur LED du GPU
Cette LED indique que la puce graphique iGPU du CPU n’est pas détectée et qu’il faut
installer une carte graphique.
CPU - indique que le CPU n’est pas detecté ou que son initialisation a échoué.
DRAM - indique que la memoire DRAM n’est pas detectée ou que son initialisation
a échoué.
VGA - indique que le GPU n’est pas detecté ou que son initialisation a échoué.
BOOT - indique que le peripherique de demarrage n’est pas detecté ou que son
initialisation a échoué.
