MSI B450M MORTAR - JRGB1, JRGB2: Разъемы RGB светодиодных лент; Индикаторы отладки EZ

22
Компоненты материнской платы

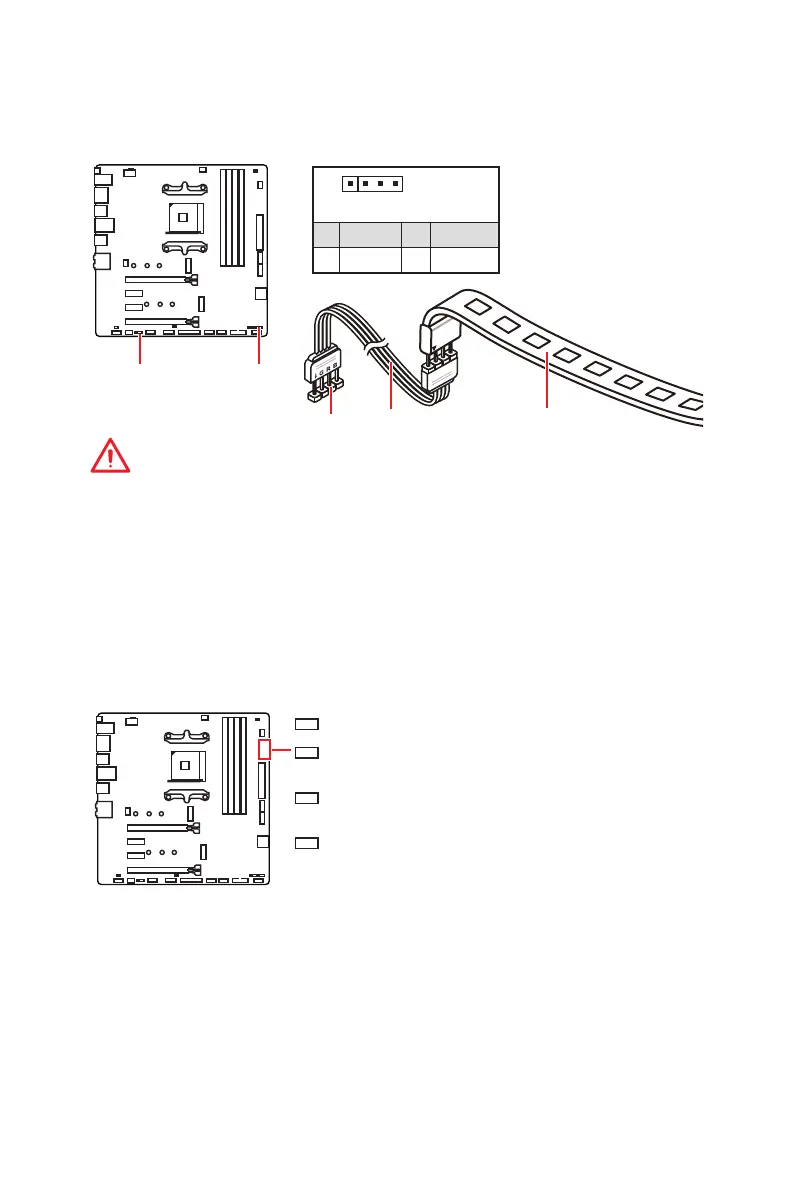

JRGB1, JRGB2: Разъемы RGB светодиодных лент
Разъем JRGB1/JRGB2 предназначен для подключения 5050 RGB светодиодных
лент 12В.
Внимание!
y Разъем JRGB1/JRGB2 поддерживает подключение 5050 RGB непрерывных
светодиодных лент (12В/G/R/B) длиной до 2 метров с максимальной
мощностью 3А (12В).
y Перед установкой или заменой светодиодных лент RGB, необходимо
полностью обесточить систему и отключить кабель питания.
y Используйте утилиту MSI
®
для управления удлинительными
светодиодными лентами.
1
JRGB1/
JRGB2
JRGB1
JRGB2
Удлинительный
кабель
5050 RGB светодиодных
ленты 12В
1
JRGB1
JRGB2
1 +12V 2 G
3 R 4 B
Индикаторы отладки EZ
Данные светодиоды показывают состояния отладки материнской платы.
CPU - процессор не обнаружен или поврежден.
DRAM - память DRAM не обнаружена или
повреждена.
VGA - видеокарта не обнаружена или
повреждена.
BOOT - устройство загрузки не обнаружено или
повреждено.
