Important
Assurez-vous que tous les câbles d’alimentation sont correctement connectés à une
alimentation ATX appropriée pour assurer un fonctionnement stable de la carte mère.

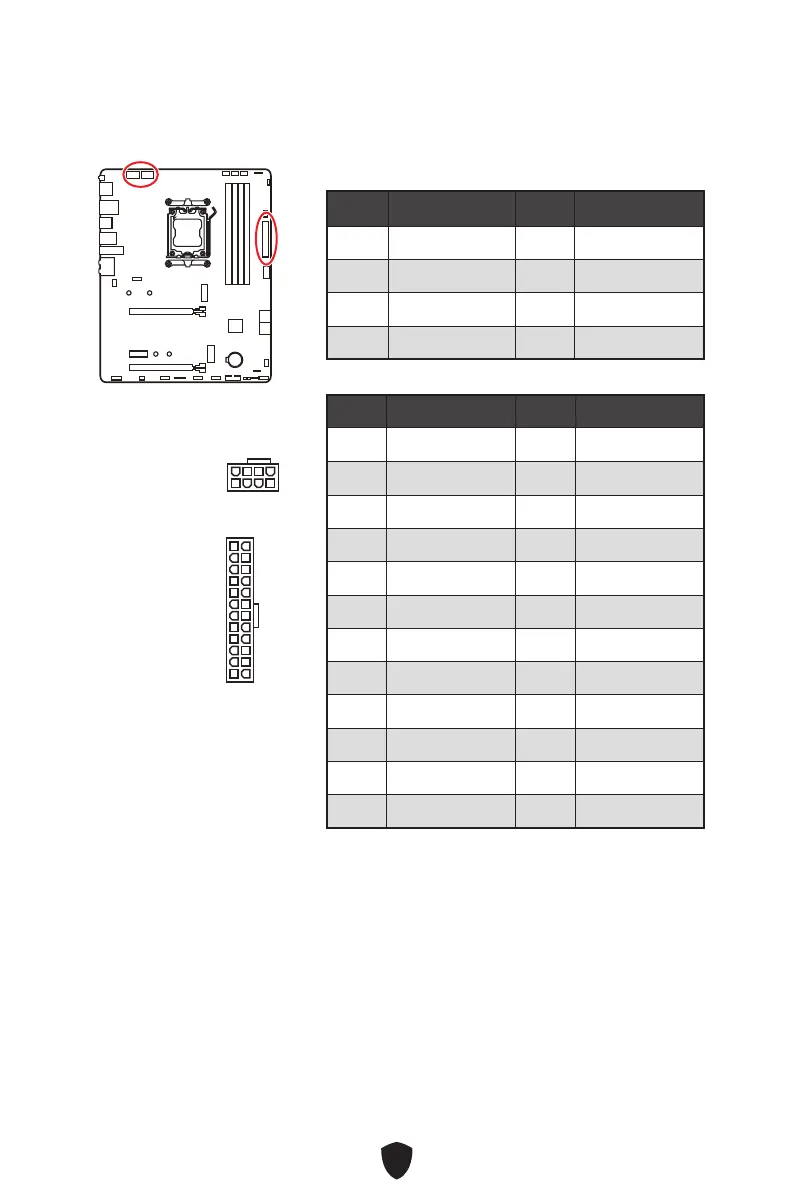

CPU_PWR1~2, ATX_PWR1 : Connecteurs d’alimentation
Ces connecteurs vous permettent de connecter une alimentation ATX.
CPU_PWR1~2
Broche Nom de signal Broche Nom de signal
1 Ground 2 Ground
3 Ground 4 Ground
5 +12V 6 +12V
7 +12V 8 +12V
ATX_PWR1
Broche Nom de signal Broche Nom de signal
1 +3.3V 2 +3.3V
3 Ground 4 +5V
5 Ground 6 +5V
7 Ground 8 PWR OK
9 5VSB 10 +12V
11 +12V 12 +3.3V
13 +3.3V 14 -12V
15 Ground 16 PS-ON#
17 Ground 18 Ground
19 Ground 20 Res
21 +5V 22 +5V
23 +5V 24 Ground
5
4 1
8
CPU_PWR1~2
24
131
12
ATX_PWR1

MSI B650 GAMING PLUS WIFI Specifications

General

Chipset	AMD B650
Form Factor	ATX
Memory Slots	4
Max Memory	128 GB
CPU Socket	AM5
SATA Ports	4
Bluetooth	Bluetooth 5.2
Memory Speed	DDR5-6400+ (OC)
PCIe Slots	1 x PCIe 4.0 x16, 1 x PCIe 3.0 x16, 2 x PCIe 3.0 x1
USB Ports	4 x USB 2.0
Networking	Wi-Fi 6E, 2.5G LAN
Audio	Realtek ALC897
RGB Support	Mystic Light RGB
