40

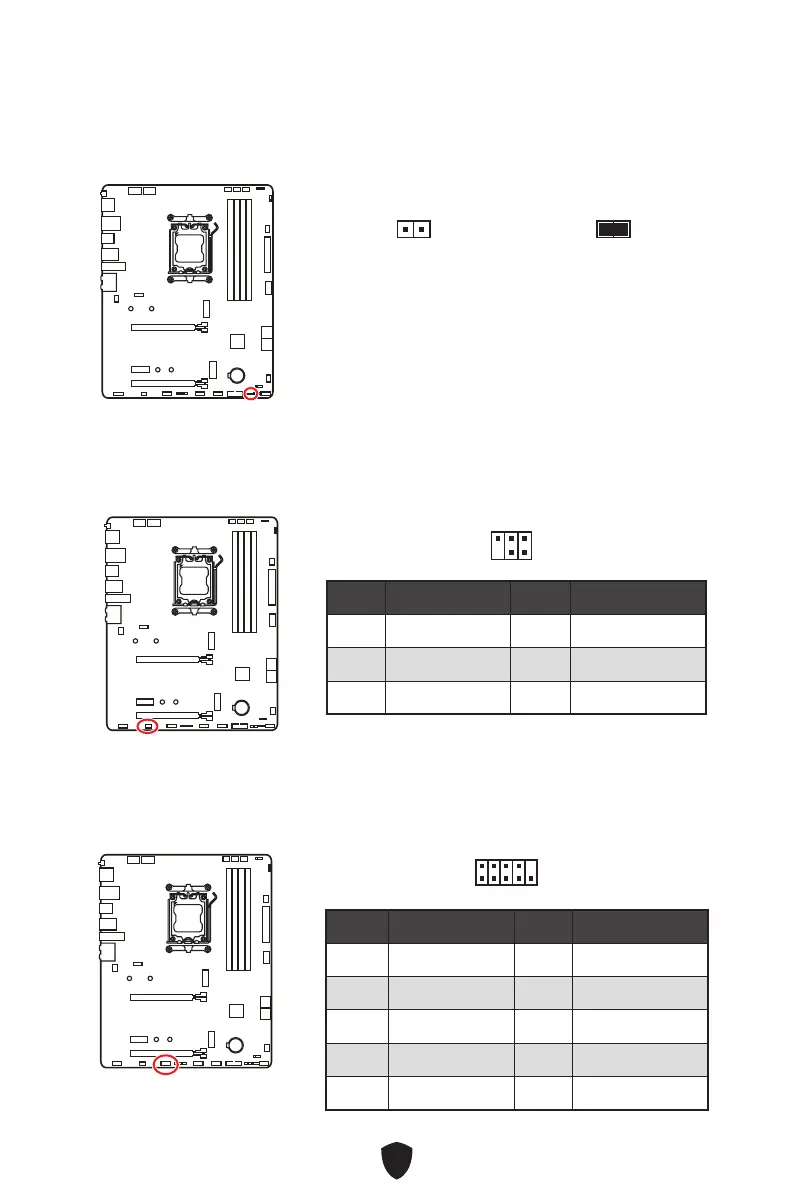

JDASH1 : Connecteur du contrôleur de réglages
Ce connecteur est utilisé pour connecter un contrôleur de réglage (selon modèle).
Normal
(défaut)
Démarrez avec les
paramètres BIOS
enregistrés.
Activé
Appliquer les
paramètres par défaut
du BIOS et le mode
PCIe inférieur (depuis
CPU) pour le démarrage
sécurisé.
JOCFS1 : Cavalier de démarrage sécurisé
Ce cavalier est utilisé pour le démarrage sécurisé. Une fois activé, le système
démarrera avec les paramètres par défaut et le mode PCIe inférieur (depuis CPU).
Broche Nom de signal Broche Nom de signal
1 No Pin 2 NC
3
MCU_SMB_SCL_M
4 MCU_SMB_SDA_M
5 VCC5 6 Ground
1
2
5
6
JCOM1 : Connecteur de port série
Ce connecteur vous permet de connecter le bracket port série (selon modèle).
Broche Nom de signal Broche Nom de signal
1 DCD 2 SIN
3
SOUT
4 DTR
5 Ground 6 DSR
7 RTS 8 CTS
9 RI 10 No pin
1
2 10
9
