M2_1~2: M.2 Steckplatz (Key M)
M2_1
M2_2

Wichtig
Intel® RST unterstützt nur PCIe M.2 SSD mit
UEFI ROM.
6677

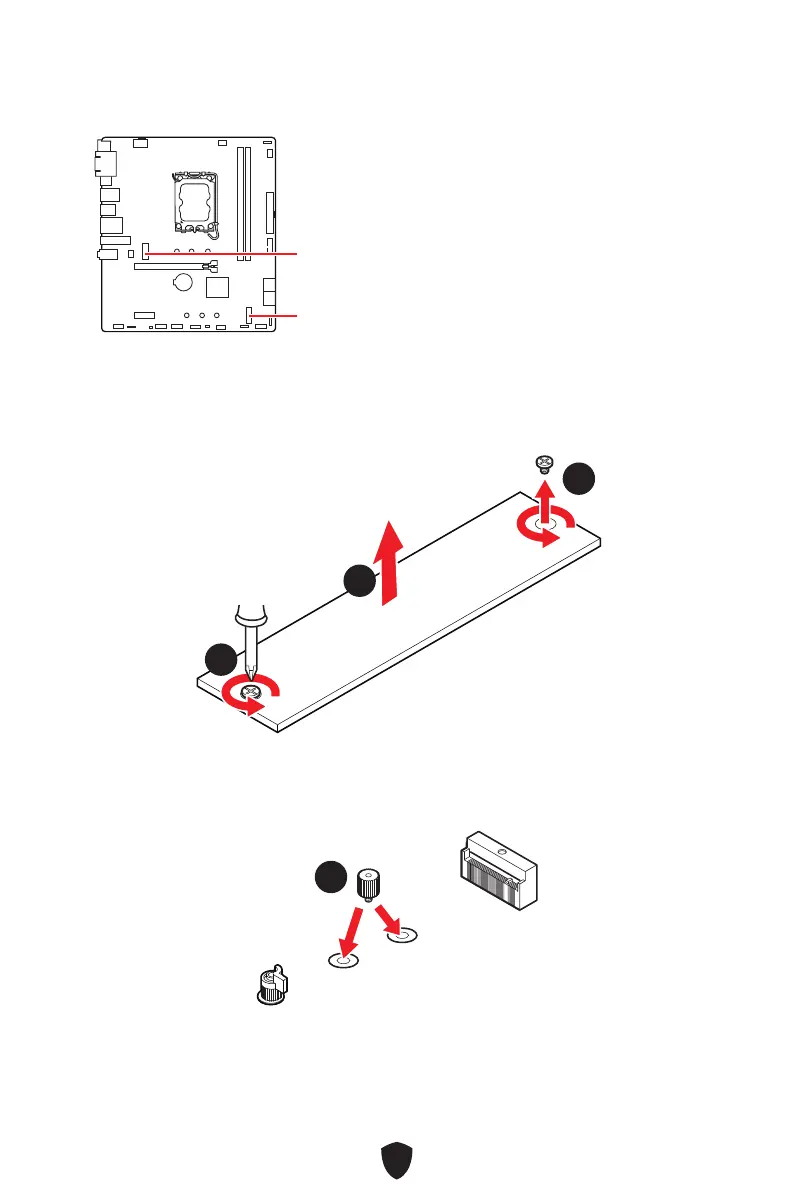

Installieren des M.2-Moduls im M2_1-Steckplatz
1. Lösen Sie die Schraube des M.2-Shield Frozr-Kühlkörpers.
2. Heben Sie den M.2 Shield Frozr-Kühlkörper an und entfernen Sie ihn.
11
11
22
3. Befestigen Sie den mitgelieferten M.2-Abstandshalter entsprechend Ihrer M.2 SSD
Länge. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren.
33
2260
2242

MSI B760M BOMBER DDR4 Specifications

General

Chipset	Intel B760
Form Factor	Micro ATX
Memory Type	DDR4
Socket	LGA 1700
Memory Slots	4
Max Memory	128GB
Audio	Realtek ALC897
Video Outputs	1x HDMI, 1x DisplayPort
PCIe Slots	1x PCIe 3.0 x1
Memory Speed	Up to 5333 MHz (OC)
Storage Interface	4x SATA 6Gb/s
USB Ports	2 x USB 3.2 Gen 1, 4x USB 2.0
LAN	Realtek RTL8111H
