MSI H110I PRO - SATA1~4: Connecteurs SATA 6 Gb;S; JFP1, JFP2: Connecteurs Panneau Avant

9
Vue d󾙓ensemble des composants Vue d󾙓ensemble des composants

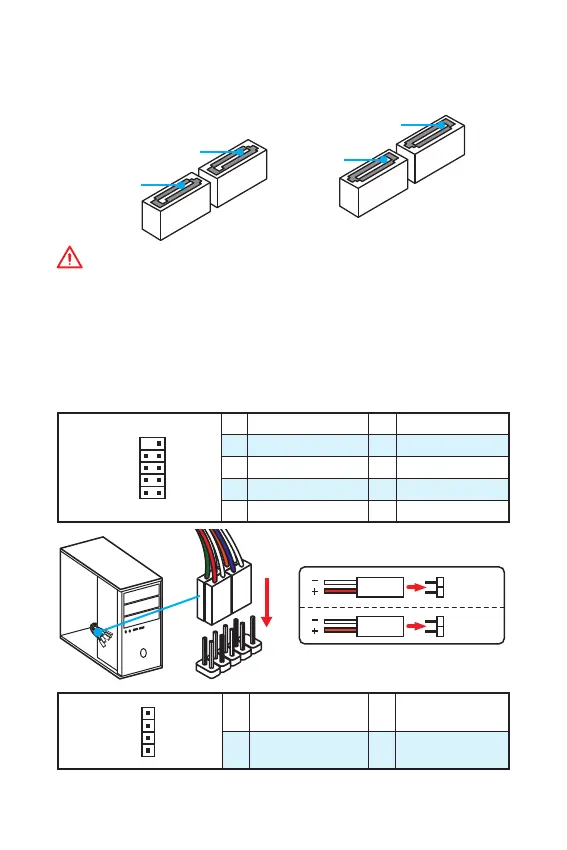

SATA1~4: Connecteurs SATA 6 Gb/s
Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
SATA3
SATA2
SATA4
SATA1
Important
y Veuillez ne pas plier les câbles SATA à 90 car cela pourrait entraîner une perte de
données pendant la transmission.
y Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d󾙓espace.
JFP1, JFP2: Connecteurs panneau avant
Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant.
12
10 9
JFP1
1 HDD LED + 2 Power LED +
3 HDD LED - 4 Power LED -
5 Reset Switch 6 Power Switch
7 Reset Switch 8 Power Switch
9 Reserved 10 No Pin
1
JFP2
1 Speaker - 2 Buzzer +
3 Buzzer - 4 Speaker +
HDD LED
RESET SW
HDD LED
HDD LED -
HDD LED +
POWER LED -
POWER LED +
POWER LED
JFP1
