Компоненты материнской платы

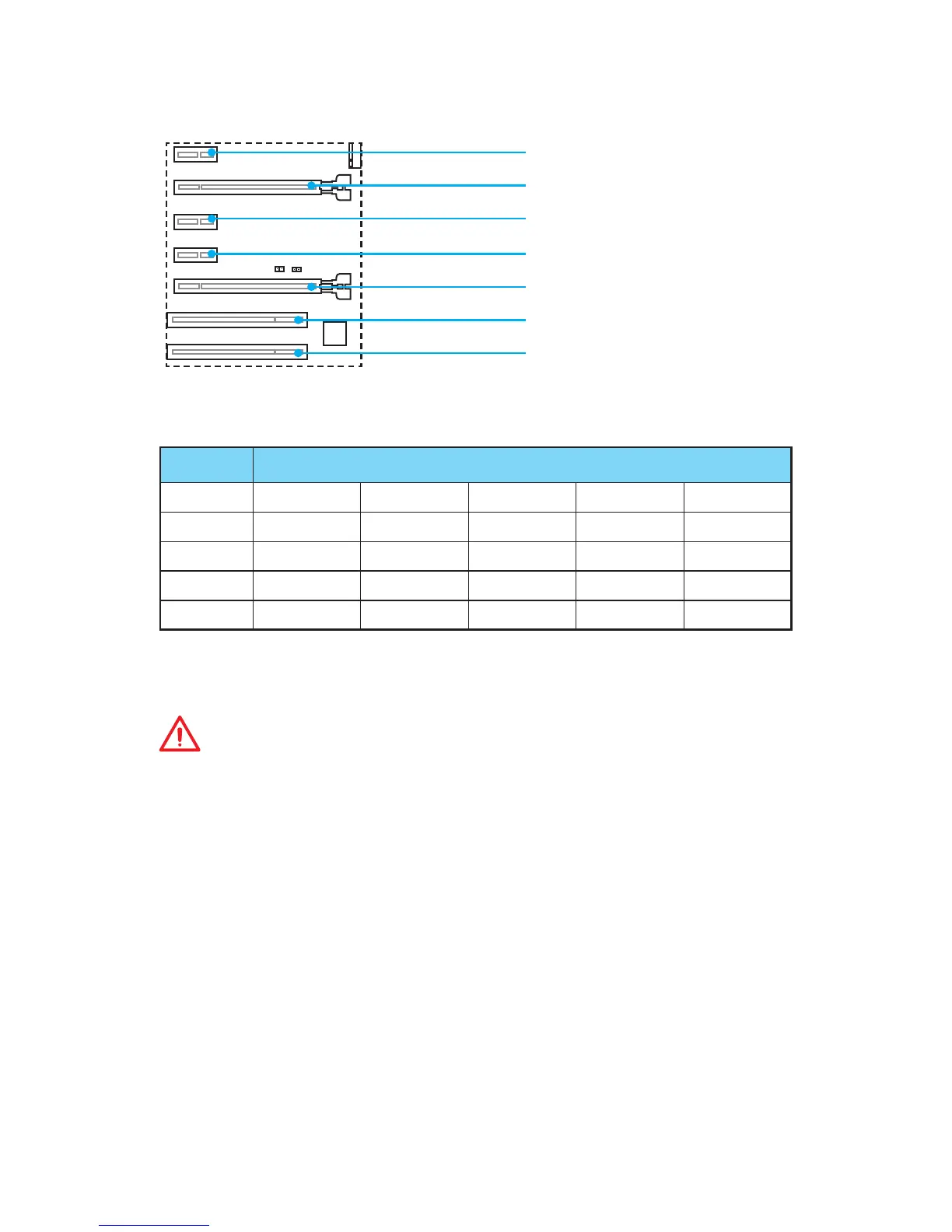

PCI_E1~5, PCI1~2: Слоты расширения PCIe/ PCI
PCI_E1: PCIe 3.0 x1 слот
PCI_E2: PCIe 3.0 x16 слот
PCI_E3: PCIe 3.0 x1 слот
PCI_E4: PCIe 3.0 x1 слот
PCI_E5: PCIe 3.0 x4 слот
PCI1: PCI слот
PCI2: PCI слот
Внимание!
●
При установке одной карты расширения PCIe x16 для получения оптимальной
производительностью рекомендуется использовать слот PCI_E2.
●
Перед установкой или извлечением плат расширения убедитесь, что кабель
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые дополнительные аппаратные или
программные изменения для данной карты.
Таблица пропускной способности Слотов PCIe
Слот Пропускная способность
PCI_E1 3.0 x1 3.0 x1 3.0 x1 ─ ─
PCI_E2 3.0 x16 3.0 x16 3.0 x16 3.0 x16 3.0 x16*
PCI_E3 3.0 x1 3.0 x1 ─ 3.0 x1 ─
PCI_E4 3.0 x1 ─ 3.0 x1 ─ ─
PCI_E5 3.0 x1 3.0 x1 3.0 x2 3.0 x1 3.0 x4
(─: пустой слот, 3.0: PCIe Gen 3.0)
* При установке карты в PCI_E2 и PCI_E5 для технологии CrossFire
TM
, пропускная
способность PCI_E2 составит 3.0x4.
