MSI H55M-E33 series - Слоты

Ru-22

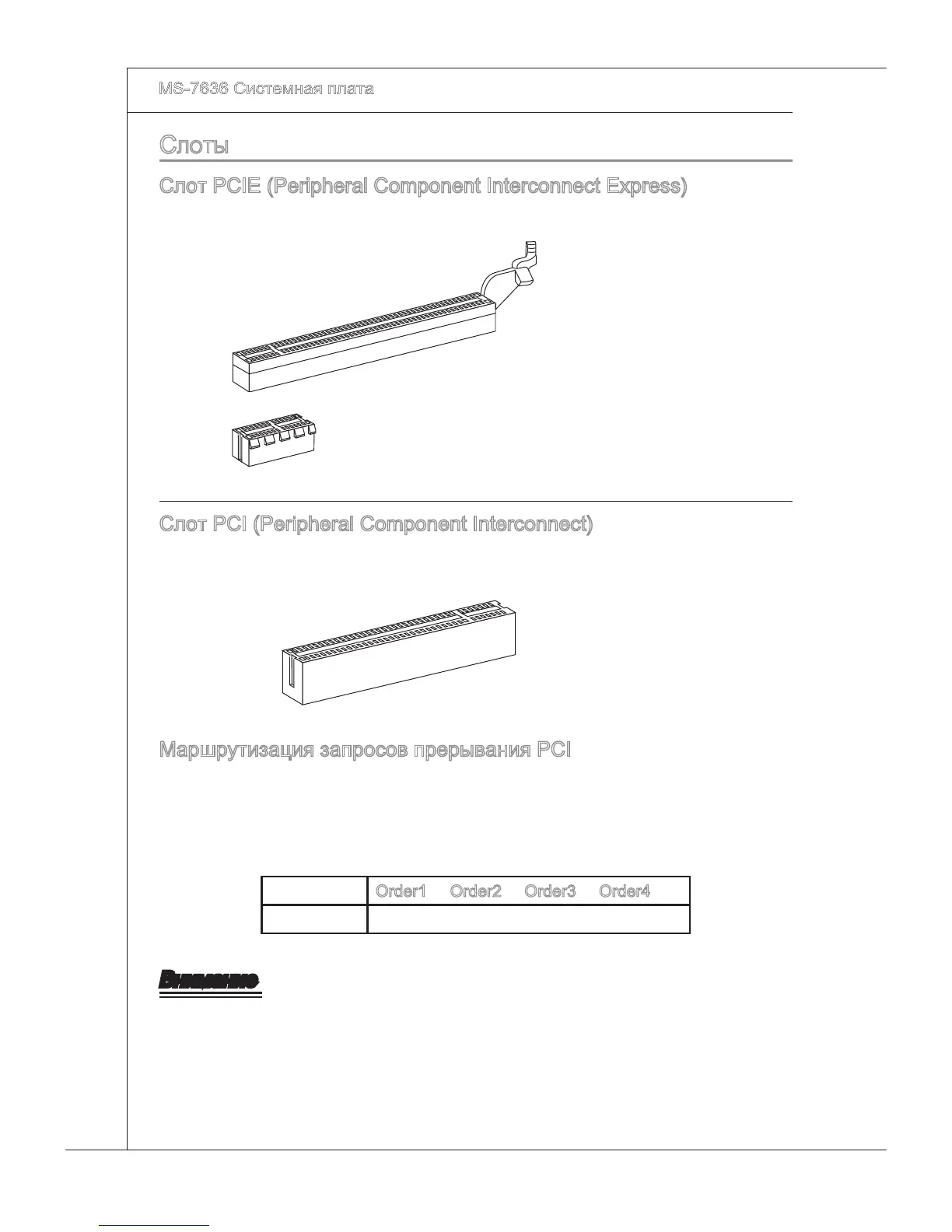

MS-7636 Системная плата ▍
слоты
Слот PCIE (Perpheral Component Interconnect Express)
Слот PCI Express поддерживает карты расширения интерфейса PCI Express.
PCI Express x16 слот
PCI Express x1 слот
Слот PCI (Perpheral Component Interconnect)
Слот PCI позволяет установить карты LAN, SCSI, USB и другие дополнительные
карты расширения, которые соответствуют спецификации PCI.
32-bt PCI слот
Маршрутизация запросов прерывания PCI
IRQ - сокращение от nterrupt request (lne) - линия запроса прерывания,
аппаратная линия, по которой устройства могут посылать сигнал прерывания
микропроцессору. Обычное подключение PCI IRQ к контактам шины PCI показано
ниже:
Order1 Order2 Order3 Order4
PCI Slot1 INT E# INT F# INT G# INT H#
Внимание
Перед установкой или извлечением карт расширения убедитесь, что кабель
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые аппаратные или програмные установки
для данной платы, такие как перемычки, переключатели или конфигурацию
BIOS.
