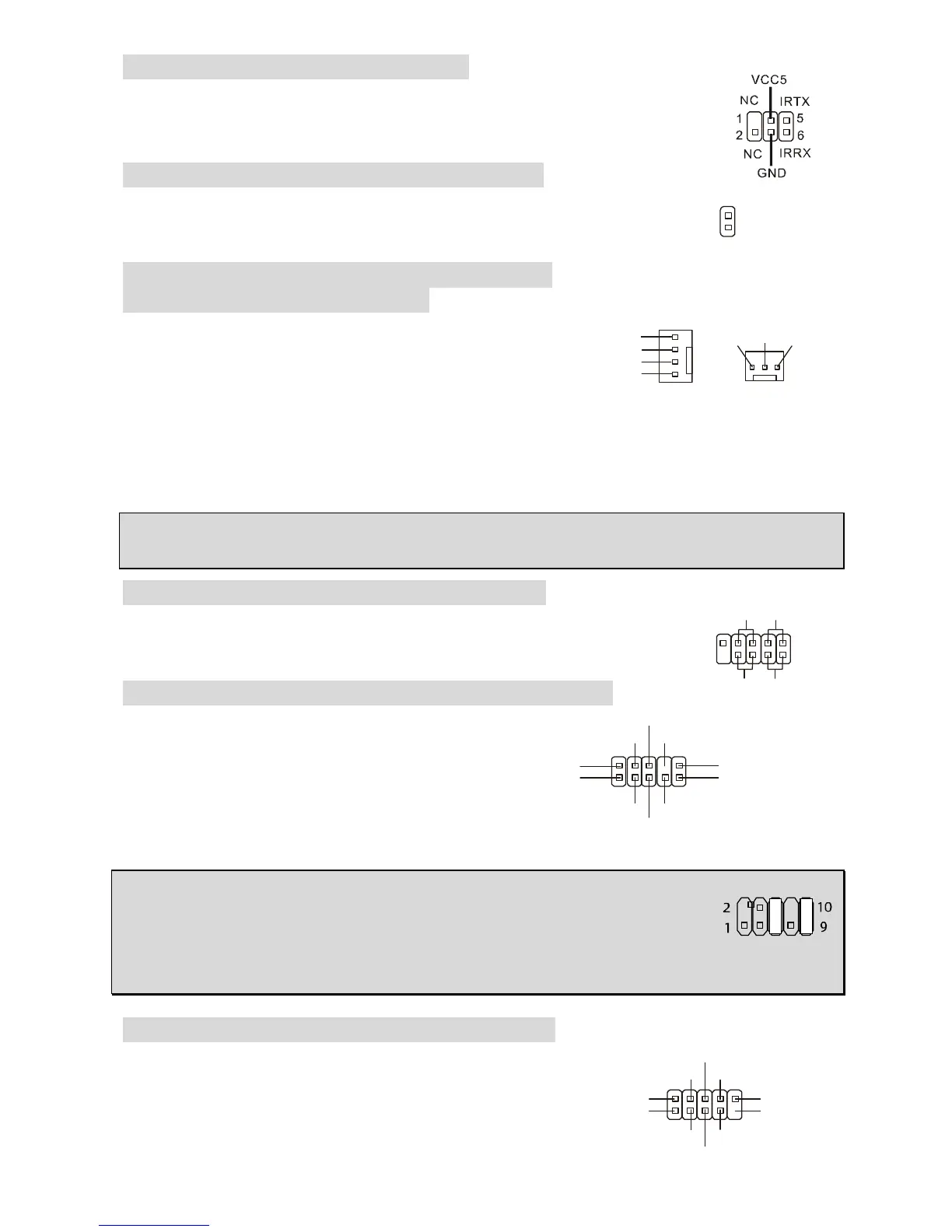

En-tête de Module Infrarouge: JIR1
Le connecteur vous permet de connecter le modeule infrarouge IrDA, et JIR1 est
compatible avec Intel Front Panel I/O Connectivity Design Guide. Vous devez
configurer la connexion par l'installation du BIOS pour utiliser la fonction IR.
Connecteur Chassis Intrusion Switch: JC1
Ce connecteur est relié à un chassis switch ( 2-pin). JC1 est compatible avec
l’Intel
®
Front Panel I/O Connectivity Design Guide..
Connecteurs d’alimentation du ventilateur:
CPU_FAN/SYS_FAN(optionnel)
Le 4 broches CPU_FAN ( processeur du ventilateur) et le
3 broches SYS-FAN (système du ventilateur ) supportent
le +12V. CPUFAN peut supporter 3 ou 4 broches. Lors
de la connexion du câble, assurez-vous que le fil rouge
soit connecté au +12V et le fil noir connecté au “GND“. Si
la carte mère possède un système de gestion intégré, vous devez utiliser un ventilateur ayant
ces caractéristiques si vous voulez contrôler le ventilateur du CPU.
MSI Vous rappelle...
Il faut toujours consulter votre revendeur au sujet du ventilateur.
Connecteurs Panneau de la façade: JFP1
La carte mère procure 2 connecteurs pour les branchements électriques.
JFP1 est compatible avec Intel Front Panel I/O Connectivity Design Guide.
Connecteurs Audio Panneau de la façade: JAUD1
Ce connecteur vous permet de connecter le
panneau audio en façade et il est compatible
avec Intel
®
Front Panel I/O Connectivity Design
Guide.
MSI Vous rappelle...
Si vous ne voulez pas connecter l’audio en façade à l’aide des broches
5 & 6, 9 & 10 doivent être recouvertes par un cavalier pour envoyer le
signalvers les ports audio à l’arrière. Autrement le connecteur Line-Out à l’arrière ne
fonctionnera pas.
Connecteurs USB en façade: JUSB1/JUSB2
La carte mère procure deux connecteurs au standard USB
2.0 JUSB1 & JUSB2. La technologie USB 2.0 accroît le taux
du transfert jusqu’à 480Mbps, qui est 40 fois plus rapide que l’
(2)AUD_GND
AUD_VCC
