56

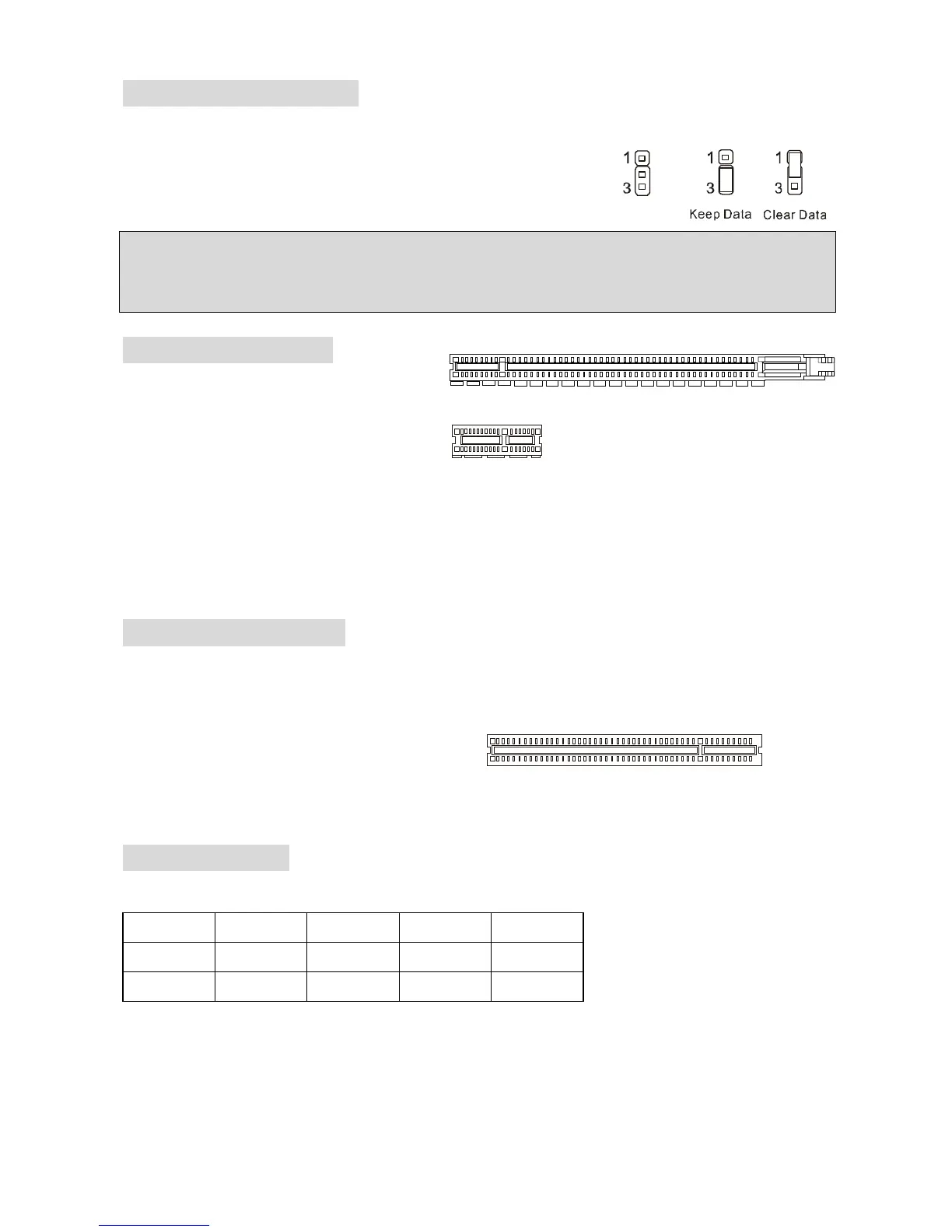

清除 CMOS 跳线: JCLR1
主板上建有一个 CMOS RAM，其中保存的系统配置数据需要通过一枚外置电池来维持.CMOS
RAM 是在每次启动计算机的时候引导操作系统的.如果您想清除保
存在 CMOS RAM 中的系统配置信息，可使用 JCLR1 (清除 CMOS
跳线) 清除数据. 请按照以下方法清除数据：
微星提醒您
...
在系统关闭时，您可以通过短接
1-2
针脚来清除
CMOS
数据
.
然后，返回到
2-3
针短接的状态
.
请避
免在系统开机时清除
CMOS
，这样可能会对主板造成损害
.
PCI Express x16 插槽
主板提供了 1 条 PCI Express x16 插槽, 1
条 PCI Express x1 插槽. PCI Express插槽
具有高带宽, 针脚数目少, 串行, 相互连接
技术等特性.PCI Express 结构为台式机提
供了高性能的 I/O 基本架构，起始的传输速
度为每秒 2.5 Giga，PCI Express x1 可用
与 Gigabit Ethernet, TV 转接卡, 1394 控
制器,和普通用途 I/O.同样, 具有 PCI Express 结构的台式机会被应用于视频，图象，多媒体和其它
复杂的应用程序.此外，PCI Express 结构用于图象控制器为台式机提供了高性能的图象构架，通
过 PCI Express x16，性能是现有 AGP8x 的 2 倍，传输速度可达 4.0GB/s，而 PCI Express x1 支
持的传输速度为 250MB/s.
PCI (周边设备连接)插槽
PCI 插槽可安装您所需要的扩展卡.当您在安装或拆卸扩展卡的时候，请务必确认已将电源插头拔
除.同时，请仔细阅读扩展卡的说明文件，安装和设置此扩展卡必须的硬件和软件，比如跳线，开
关或 BIOS 设置.
PCI 中断请求队列
IRQ 是中断请求队列和中断请求的确认的缩写,将设备的中断信号送到微处理器的硬件列表. PCI
的 IRQ 针脚一般都是连接到如下表示的 PCI 总线的 INT A# ~ INT D#引脚:
Order1 Order2 Order3 Order4
PCI Slot 1
